Déclencheurs MicroVersaTrip Plus
Chapitre 2. Mode de configuration
Le réglage de la sélection des phases n'est utilisé que dans le
cas de disjoncteurs montés en groupe et ne touche que
l'attribution des phases sur l'écran du déclencheur. Ce
réglage ne touche à aucune des fonctions de protection du
disjoncteur; ces dernières sont conservées peu importe ce
réglage. Seules les valeurs mesurées sont touchées.
ATTENTION : Une mise en mémoire incorrecte de cette
valeur de consigne entraînera des valeurs de mesure
incorrectes.
La figure 50 illustre les connexions des disjoncteurs Spectra
munis d'un déclencheur MicroVersaTrip PM montés en
groupe. Pour ces disjoncteurs, les entrées de tension du
disjoncteur monté de dos, dans ce cas le disjoncteur n
doivent également être permutées à l'aide d'un câble
adaptateur spécial (numéro de référence SDCAA6). Pour les
applications avec déclencheurs PM, les tensions des
disjoncteurs montés de dos peuvent être permutées
individuellement à partir de chaque disjoncteur ou toutes
d'un coup à partir de l'alimentation du module de tension.
Cet adaptateur n'est pas nécessaire pour les disjoncteurs
montés selon la façon standard.
Dans la configuration ABC, les valeurs des mesures
affichées sont définies comme suit
•
Le courant de la phase A est le courant qui circule dans
le pôle gauche;
•
Le courant de la phase B est le courant qui circule dans
le pôle central;
•
Le courant de la phase C est le courant qui circule dans
le pôle droit.
Dans cette configuration normale, le courant circulant dans
le pôle gauche du disjoncteur (vu de face) est indiqué
comme étant le courant de la phase A sur l'affichage des

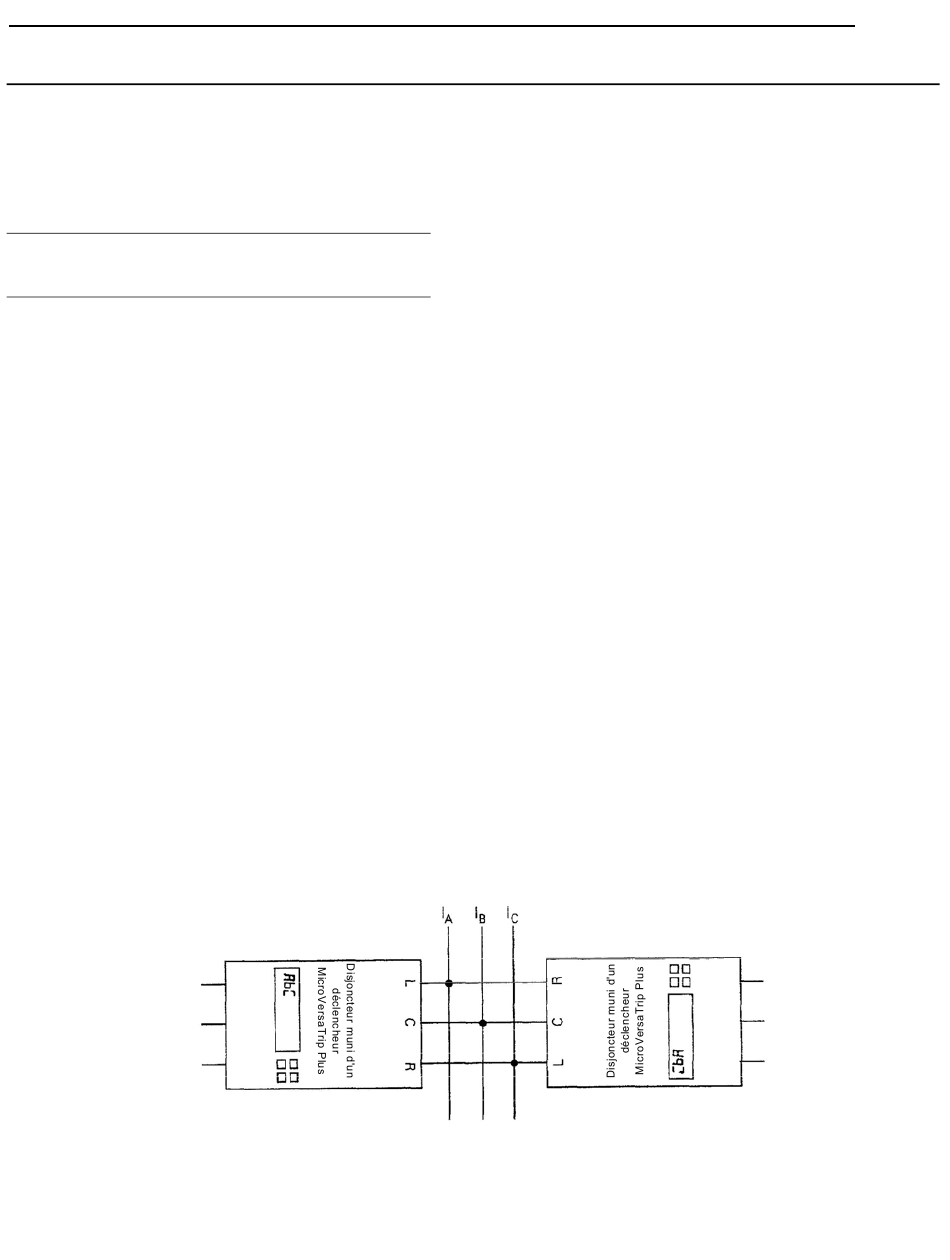

Figure 49. Configuration dos-à-dos montrant des disjoncteurs munis d'un déclencheur MicroVersaTrip Plus dans un tableau
de distribution Spectra Series
MC
et MicroVersaTrip PM
o
2,
:
o
Disjoncteur n
1
MC
des disjoncteurs à boîtier moulé Spectra RMS
mesures.
Pour
les
MicroVersaTrip PM, les tensions aux bornes des broches du
faisceau sont définies comme suit :
•
Broche V
fournit V
A
•
Broche V
fournit V
B
•
Broche V
fournit V
C
La figure 51 montre l'affichage du schéma des entrées pour cette
configuration.
Dans la configuration CBA, les valeurs des mesures affichées
sont définies comme suit :
•
Le courant de la phase C est le courant qui circule dans le
pôle gauche;
•
Le courant de la phase B est le courant qui circule dans le
pôle central;
•
Le courant de la phase A est le courant qui circule dans le
pôle droit.
Dans cette configuration normale, le courant circulant dans le
pôle gauche du disjoncteur (vu de face) est indiqué comme étant
le courant de la phase C sur l'affichage des mesures. Pour les
systèmes munis d'un déclencheur MicroVersaTrip PM, les
tensions aux bornes des broches du faisceau sont définies
comme suit :
•
Broche V
fournit V
A
•
Broche V
fournit V
B
•
Broche V
fournit V
A
La figure 52 montre l'affichage du schéma des entrées pour cette
configuration.
Les tableaux 21 et 22 résument les entrées de courant et de
tension ainsi que les valeurs affichées.
Disjoncteur n
34
MC
systèmes
munis
d'un
– N;
A
– N;
B
– N.
C
– N;
C
– N;
B
– N.
A
o
2
déclencheur
