TRAÇAGE DE CÂBLES
Connectez le CâbleTool à un câble. Allumez la sonde modèle 15 appuyant et maintenant la
touche appuyée. Placez la pointe de la sonde près du câble ou terminaison à tester et la sonde
émettra un signal sonore. Le signal sonore est plus haut lorsque la sonde est près du point
correct du câble o terminaison. Le volume peut être réglé tournant la roue qui se trouve sur la
touche. L'indicateur d'allumage s'illumine lorsque l'unité est allumée et la batterie est encore
chargée.
BATTERIE
Le traceur de câbles modèle sonde 15 fonctionne avec une batterie alcaline de 9 volts. Retirez
le couvercle de la batterie dans la partie inférieure de l'unité, connectez la batterie avec la polarité
correcte et replacez le couvercle.
VIE DE LA BATTERIE
Le modèle de sonde 15 fonctionnera pendant environ 16 heures avec une pile alcaline
de 9 volts. Lorsque la batterie est au-dessous du niveau requis pour que le modèle avec sonde
15 fonctionne correctement, l'indicateur "ON" ne s'illuminera pas.
FONCTIONNEMENT
Connectez les pointes d'essai au CâbleTool insérant la prise banane de sécurité dans les
connecteurs Jack banane dans la partie supérieure de l'unité. Allumez le CâbleTool appuyant
sur la touche "PWR". L'écran de début se montrera pendant quelques secondes et ensuite, il
se montrera le mode d'écran. Tenez une pointe d'essai à chacun des deux conducteurs du
câble qui souhaite tester.

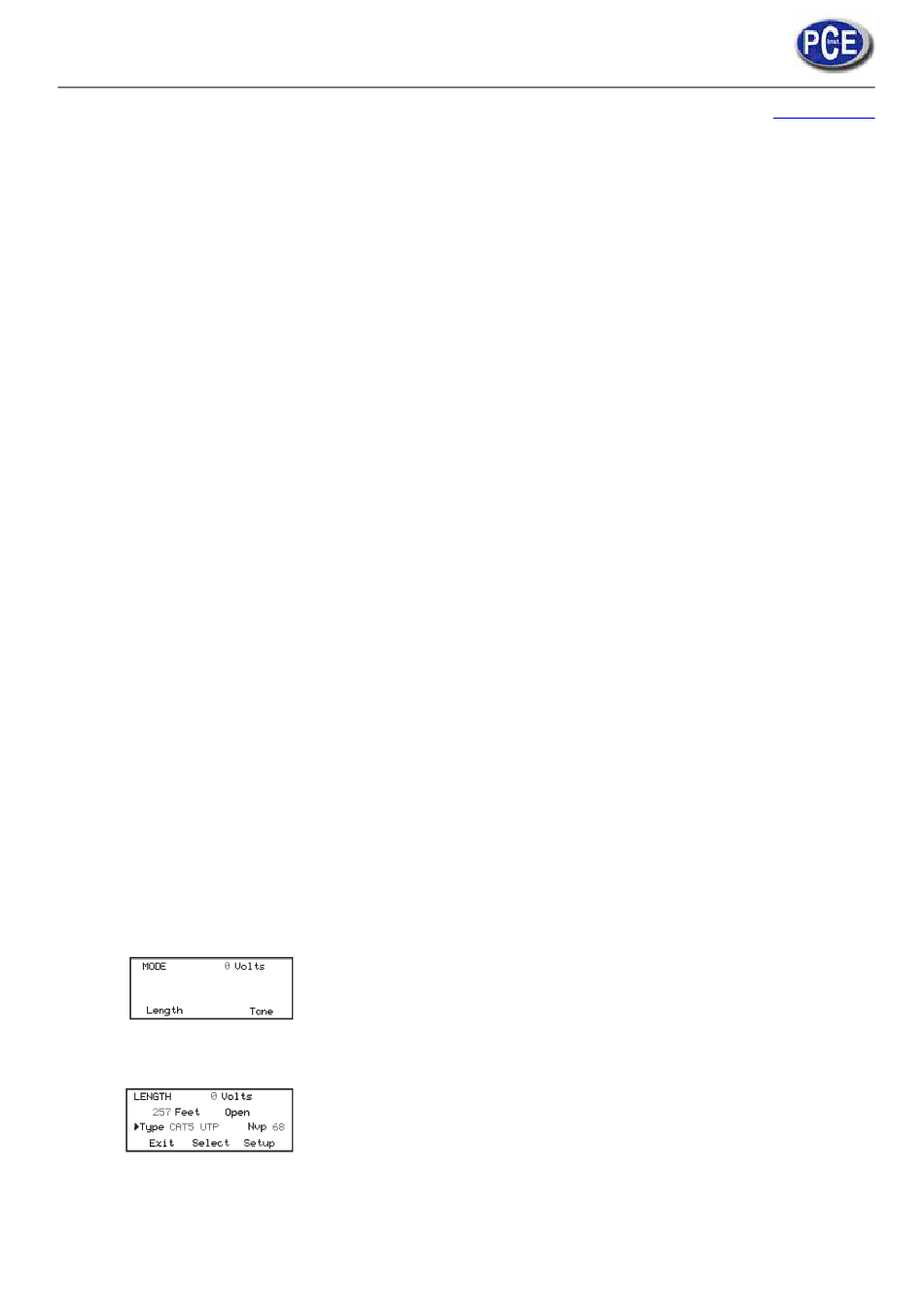

MODE ÉCRAN
Lorsque le mode d'écran est montré, l e CâbleTool commence immédiatement à mesurer
la tension et actualise la mesure plusieurs fois par seconde. S'il y a plus de 6-8 volts
présentes dans le câble, n'effectuez pas une mesure de la longueur ou appliquez un signal de
ton jusqu'à que le circuit ne soit pas sans énergie. L e CâbleTool peut supporter des tensions
d'entrée continues de jusqu'à 250Vrms.
LONGUEUR D'ÉCRAN
Appuyant sur la touche de fonction de longueur dans le mode d'écran, on présente l'écran de
longueur. Le CâbleTool commencera automatiquement la mesure de la distance jusqu'à le
défaut (câble ouvert ou coupé) utilisant la VNP du câble par défaut (voir la configuration du
câble par défaut). Utilisant la touche du curseur Monter/Descendre, vous pourrez choisir un des
huit types de câble sélectionnés, les quatre types de câbles personnalisés ou un type de la liste
de câbles stockés préalablement et la distance est corrigé par le VNP correspondante. La
mesure de la longueur est actualisée
Lorsque la VNP d'un câble connu est différente à la VNP montrée, la VNP peut être changée
appuyant la touche de fonction de Sélection pour déplacer la flèche au domaine VNP et
ensuite, appuyez sur la touche curseur Monter/Descendre pour modifier la VNP. La VNP peut
être modifiée et stockée dans la liste de configuration de câbles.
Notice d'emploi
correctement.
RECOMMENDATION : Avant de commencer un travail avec une
nouvelle bobine ou boîte de câble avec longueur connue,
effectuez une mesure de longueur avec le CâbleTool pour
déterminer si
la VNP stockée pour ce type de câble vous
proportionne la longueur appropriée.
Cela est effectuée sélectionnant un type de câble qui se
correspond ou soit similaire au type de câble à mesurer, appuyez
sure la touche de fonction de Sélection pour déplacer la flèche au
domaine
de
VNP
et
Monter/Descendre jusqu'à que la longueur montrée corresponde
avec la longueur connue indiquée sur la bobine ou la boîte.
La VNP modifiée ne sera utilisée que lorsque vous effectuez cette
mesure de longueur, sortant de l'écran ou éteignant l'appareil, la
appuyez
sur
la
touche
www.pce-france.fr
www.pce-france.fr
curseur
