CONTENU DE L'ENVOI
•
Mesureur du câble multifonction CâbleTool • Mallette de transport • Notice d'emploi
•
Quatre batteries alcalines AA • Câble avec prise banane à pinces de crocodile
•
Prise banane avec adaptateur BNC • Un BNC à l'adaptateur "F"

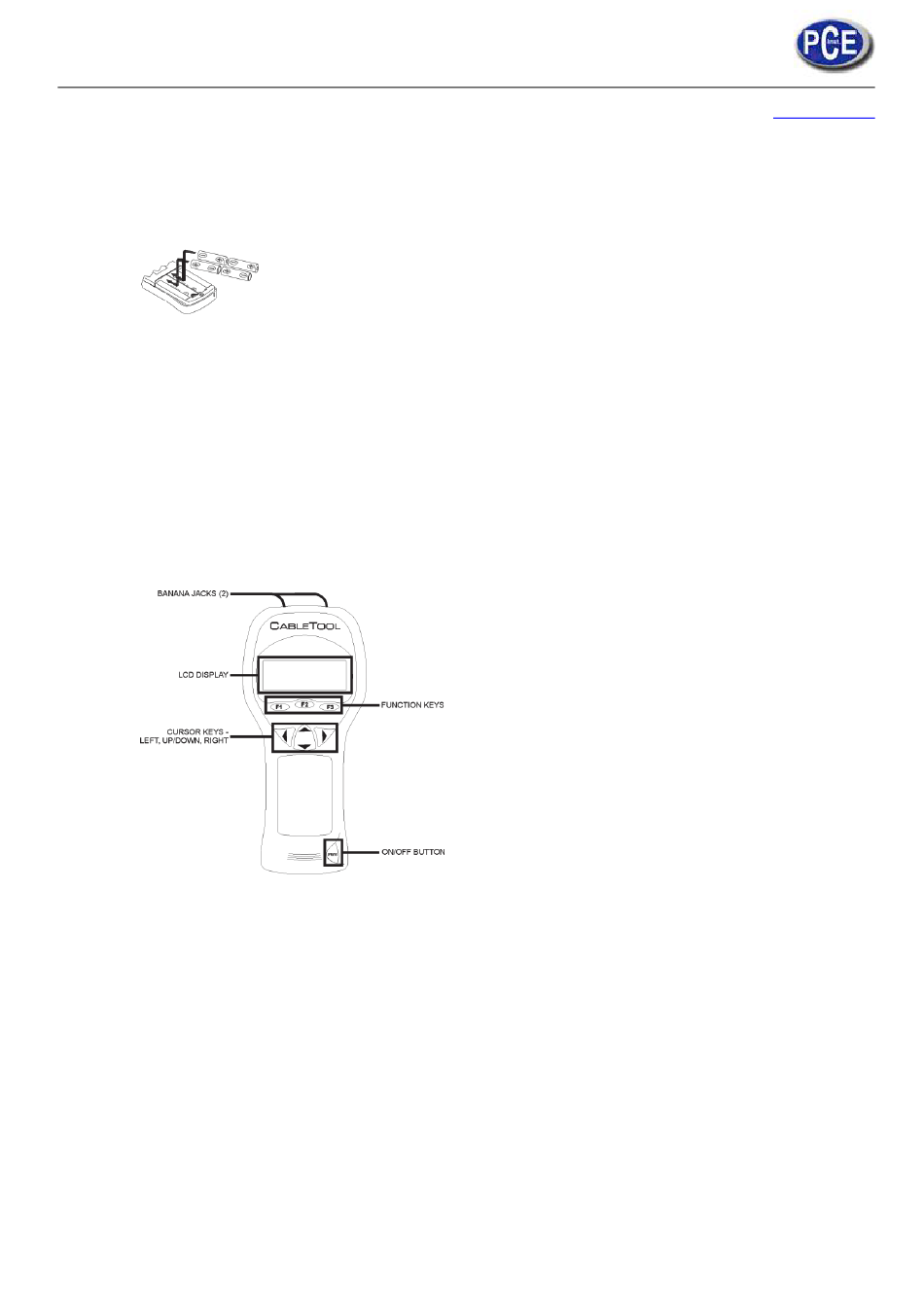

PILES
Le CâbleTool f o nc t i o nn e a vec q u atr e p i les a lc a l i nes AA.
Retirez le couvercle du compartiment des piles dans la partie derrière de
l'unité et introduisez les piles avec l'orientation montrée. La polarité des
piles est indiquée dedans du compartiment.
INTRODUCTION
Le mesureur de câbles multifonction CâbleTool mesure la longueur d'un câble utilisant la
technologie TDR (réflectomètre de domaine du temps). La mesure du CâbleTool commence
transmettant une impulsion électrique dans le câble connecté. L'impulsion électrique voyage
à travers du câble jusqu'à qu'il trouve une discontinuité (un câble coupé ou ouvert) qui est
montré sur l'unité. L e CâbleTool mesure d'une façon précise le temps entre l'émission de
l'impulsion et la réception de l'impulsion reflété. Le temps de mesure se convertit dans sa
distance utilisant la vitesse nominale de propagation.
D'une façon additionnelle, le CâbleTool proportionne une lecture continue des tensions
présentes dans le câble sous test et les caractéristiques pour quatre fréquences de ton
différentes et des modèles pour le traçage de câbles avec une sonde de ton.
CARACTÉRISTIQUES MÉCANIQUES
COMPRENDRE LA VITESSE NOMINALE DE PROPAGATION (VNP)
Le CâbleTool effectue des mesures très précises du temps qui prend un signal électrique
pour voyager à travers d'un câble, trouver une coupure ou ouverture et revenir à l'unité. Le
temps se convertit en longueur en fonction de la vitesse à laquelle le signal voyage au long
du câble qui est en train d'être testé. Les câbles différents ont des propriétés différentes et la
vitesse à laquelle le signal électrique se déplace peut varier en fonction de la vitesse
nominale de propagation du câble.
La VNP est la vitesse relative à laquelle un signal électrique se déplace à travers d'un
milieu. Le vide est un milieu parfait avec une VNP de 100. Tous les câbles ont une VNP
inférieure à 100 et normalement dans la plage de 50 à 80.
Utilisant la VNP la plus précise disponible, on aura les mesures de longueur plus
précises.
La VNP pour les câbles de service électriques (comme Romex, BX, UF-B) varie
significativement entre fabricants et même entre les lots de production du même fabrican t.
