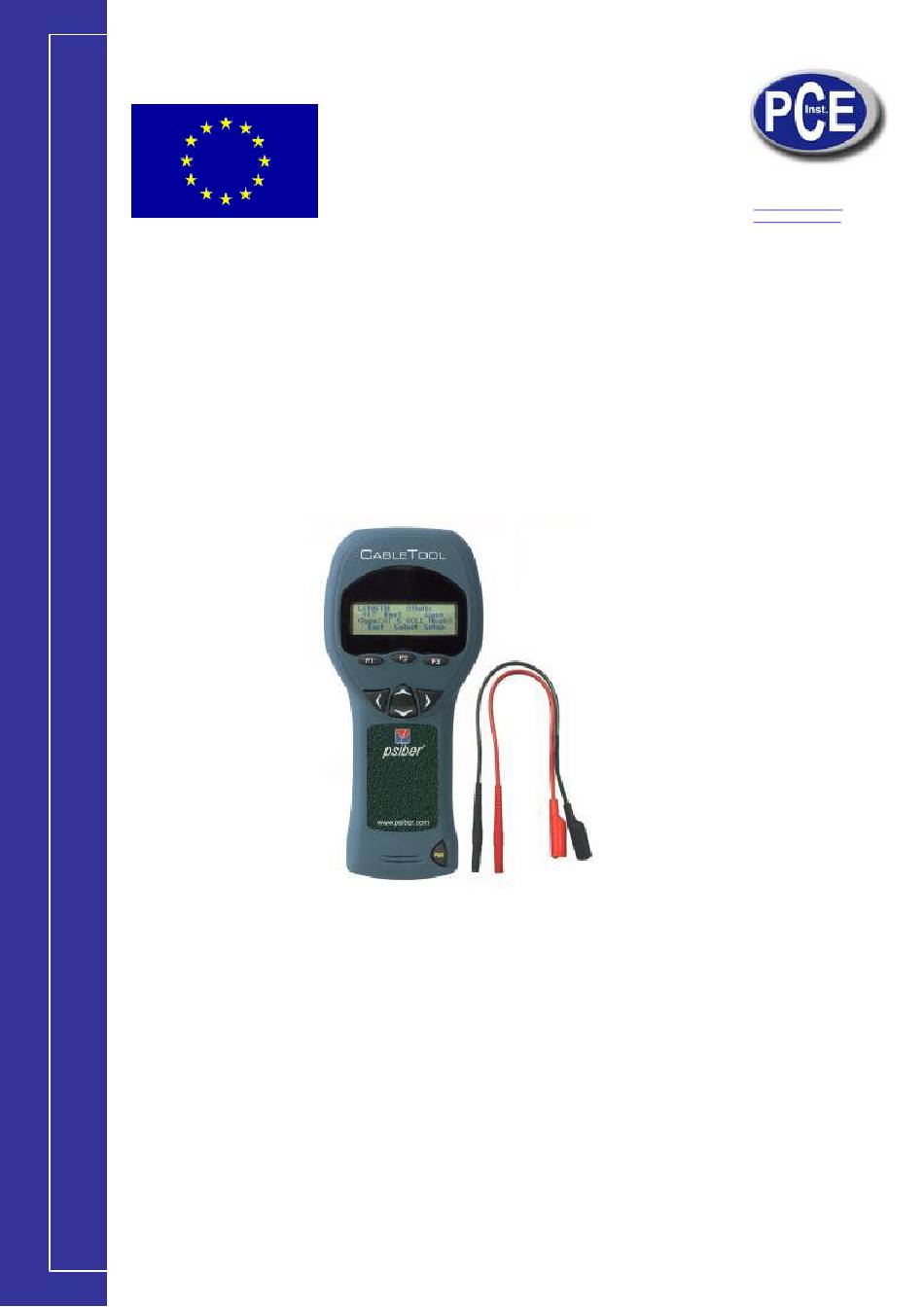

- Page 1 www.pce-france.fr Tel.: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr NOTICE D’EMPLOI DU MESUREUR DU CÂBLE MULTIFONCTION ABLE...
- Page 2 Notice d’emploi www.pce-france.fr www.pce-france.fr APLPICATIONS Installation – Mesure la longueur du câble qui reste dans une bobine ou dans une boîte avant commencer une nouvelle mesure. Identificateur de problèmes – Identifie le type de défaut dans un câble (coupé ou ouvert) et la localisation m es urant la longueur du défaut .
- Page 3 Notice d’emploi www.pce-france.fr CONTENU DE L’ENVOI www.pce-france.fr • Mesureur du câble multifonction CâbleTool • Mallette de transport • Notice d’emploi • Quatre batteries alcalines AA • Câble avec prise banane à pinces de crocodile • Prise banane avec adaptateur BNC • Un BNC à l’adaptateur “F” PILES Le CâbleTool f o nc t i o nn e a vec q u atr e p i les a lc a l i nes AA.
- Page 4 Notice d’emploi www.pce-france.fr www.pce-france.fr Les câbles de données ont des procédés de fabrication spéciaux qui produisent des valeurs de VNP assez consistantes. La VNP d’un câble peut être aussi différente s’il est dans une bobine ou s’il est installé dans une position horizontale. Les câbles de données ont moins de variation entre les câbles des bobines et les câbles installés, et quelques câbles coaxiaux montrent une variation considérable.
- Page 5 Notice d’emploi www.pce-france.fr TRAÇAGE DE CÂBLES www.pce-france.fr Connectez le CâbleTool à un câble. Allumez la sonde modèle 15 appuyant et maintenant la touche appuyée. Placez la pointe de la sonde près du câble ou terminaison à tester et la sonde émettra un signal sonore.
- Page 6 Notice d’emploi www.pce-france.fr www.pce-france.fr valeur originale de VNP sera réinitialisée. Pour stocker le type de câble avec la VNP voir la section “Configuration de la liste de câbles”. La valeur stockée préalablement de VNP est une valeur typique et stocker le VNP à la longueur actuelle vous proportionnera des résultats plus précis.
- Page 7 Notice d’emploi www.pce-france.fr RÉGLAGE DU CÂBLE PERSONNALISÉ www.pce-france.fr Cette fonction est utilisée pour mesurer et stocker la VNP du câble d’une longueur connue. Connectez le CâbleTool à un bout de câble qui est entre 50 et 100 pieds de long et est ouvert dans une extrémité.
- Page 8 Notice d’emploi www.pce-france.fr www.pce-france.fr Sur ce lien vous aurez une vision de la technique de mesure: http://www.pce-france.fr/instruments-de-mesure.htm Sur ce lien vous trouverez une liste de mesureurs: http://www.pce-france.fr/mesureurs.htm Sur ce lien vous trouverez une liste de balances: http://www.pce-france.fr/balances.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé dans des atmosphères potentiellement explosives (poudres, gaz inflammables).”...
