3.9 Exigences d'installation Quantum
avec WiFi seul
Bien que les performances WiFi aient été testées et
éprouvées dans de nombreux scénarios d'installation
différents, il convient de tenir compte des exigences
ci-dessous avant de choisir un emplacement pour
le radar Quantum
™
.
Wi-Fi
hs
SeaT alk
Dans les systèmes comportant plusieurs MFD, le
radar doit être connecté aux MFD les plus proches,
ou aux MFD offrant la ligne de vue la plus dégagée
jusqu'au radar.
La distance maximale entre le MFD et le radar varie
en fonction de l'environnement d'installation (c.-à-d.
des obstacles et des interférences).

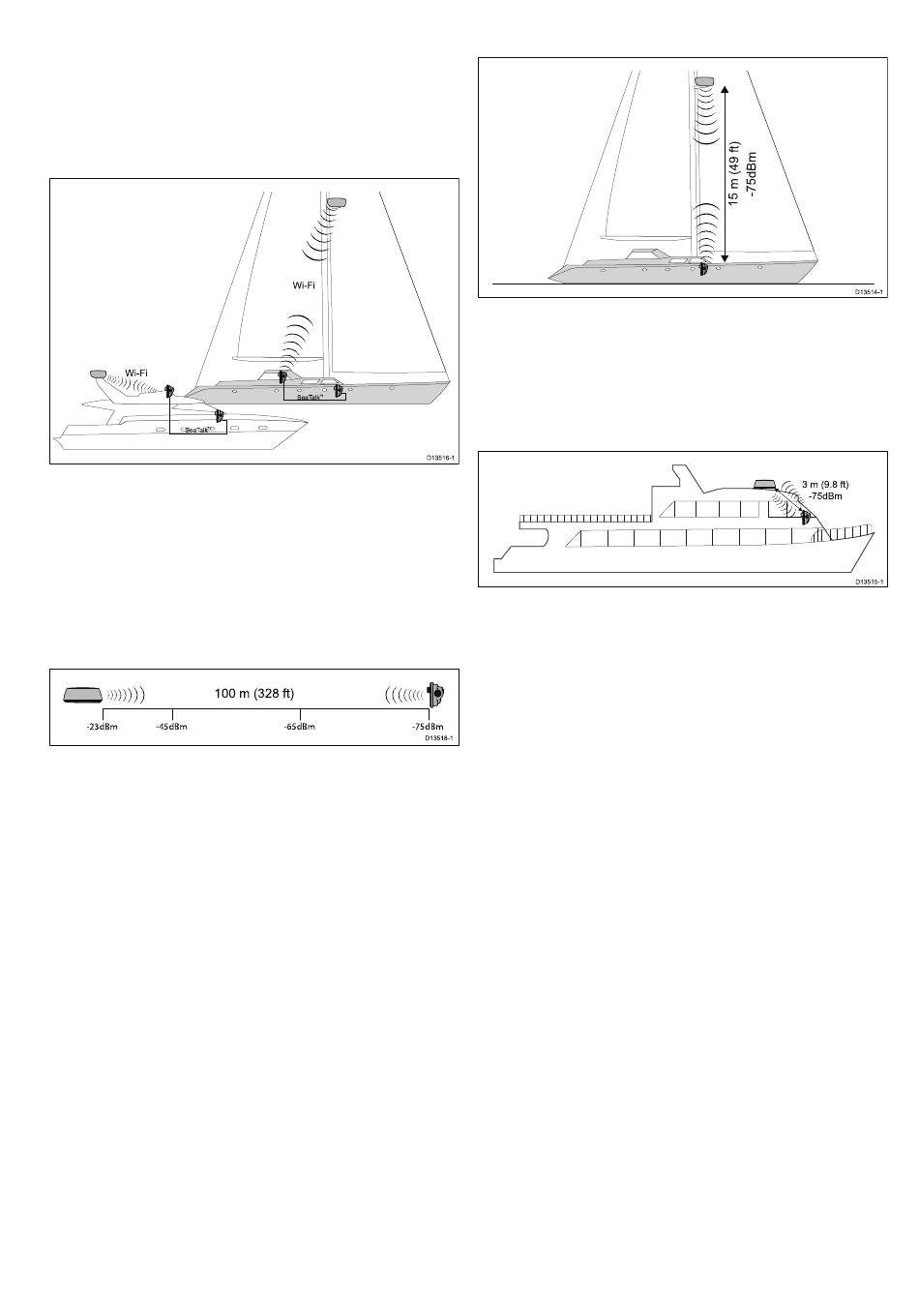

Exemple 1 — Plein air, ligne de vue optimale
100 m (328 ft)
Dans des conditions optimales de plein air et de
ligne de vue, il est possible d'établir une connexion
fiable à des distances allant jusqu'à 100 m (328').
Cependant, comme de nombreux facteurs peuvent
jouer, il est toujours nécessaire d'effectuer une étude
du site pré-installation. Pour des performances WiFi
fiables, l'intensité du signal doit être supérieure à
–75 dBm. Pour améliorer la performance WiFi, le
signal doit être le plus proche possible de zéro (p.ex.
–40 dBm est préférable à –75 dBm). Vous pouvez
évaluer la puissance potentielle du signal à l'endroit
souhaité pendant l'étude du site pré-installation en
utilisant une application d'analyse WiFi sur votre
appareil intelligent.
Préparation de l'installation
hs
SeaT alk
D13516-1
D13518-1
Exemple 2 — Le signal passe par un rouf en fibre
de verre
Dans l'exemple ci-dessus, la distance maximale
pour une performance WiFi acceptable est de 15
mètres (49'), à cause du rouf épais en fibre de verre
à traverser par le signal.
Exemple 3 — le signal passe par une lourde
structure
Dans l'exemple ci-dessus, la distance maximale pour
une performance WiFi acceptable est de 3 mètres
(9,8'), à cause de la toiture métallique à traverser
par le signal.
Des obstacles dans la ligne de vue directe entre
le radar et le MFD affecteront également la
performance WiFi. L'impact de chaque obstacle
est généralement minime, mais les effets sont
cumulatifs. Les obstacles peuvent comprendre, sans
pour autant s'y limiter :
• Structure du navire — Si le signal WiFi passe par
une cloison ou un rouf du navire, la performance
WiFi est affectée. En fonction du matériau et
de l'épaisseur de la structure, l'impact peut être
sévère ; par exemple, une cloison épaisse en acier
pourrait complètement bloquer le signal WiFi.
• Montage du radar — Le type d'installation peut
affecter la performance ; par exemple, un montage
sur un support en acier massif affectera davantage
la performance qu'un montage sur une fixation de
type barre.
• Équipements électriques et autres objets —
Tout objet situé dans la ligne de vue directe entre
le radar et le MFD peut affecter la performance
WiFi. Les périphériques électriques, électroniques
et électromagnétiques auront un impact plus
important que les meubles.
• Installation — L'installation du MFD peut aussi
affecter la performance WiFi ; par exemple, si le
MFD est installé à plat dans un tableau de bord en
acier, la performance WiFi sera affectée.
D13514-1
3 m (9.8 ft)
-75dBm
D13515-1
