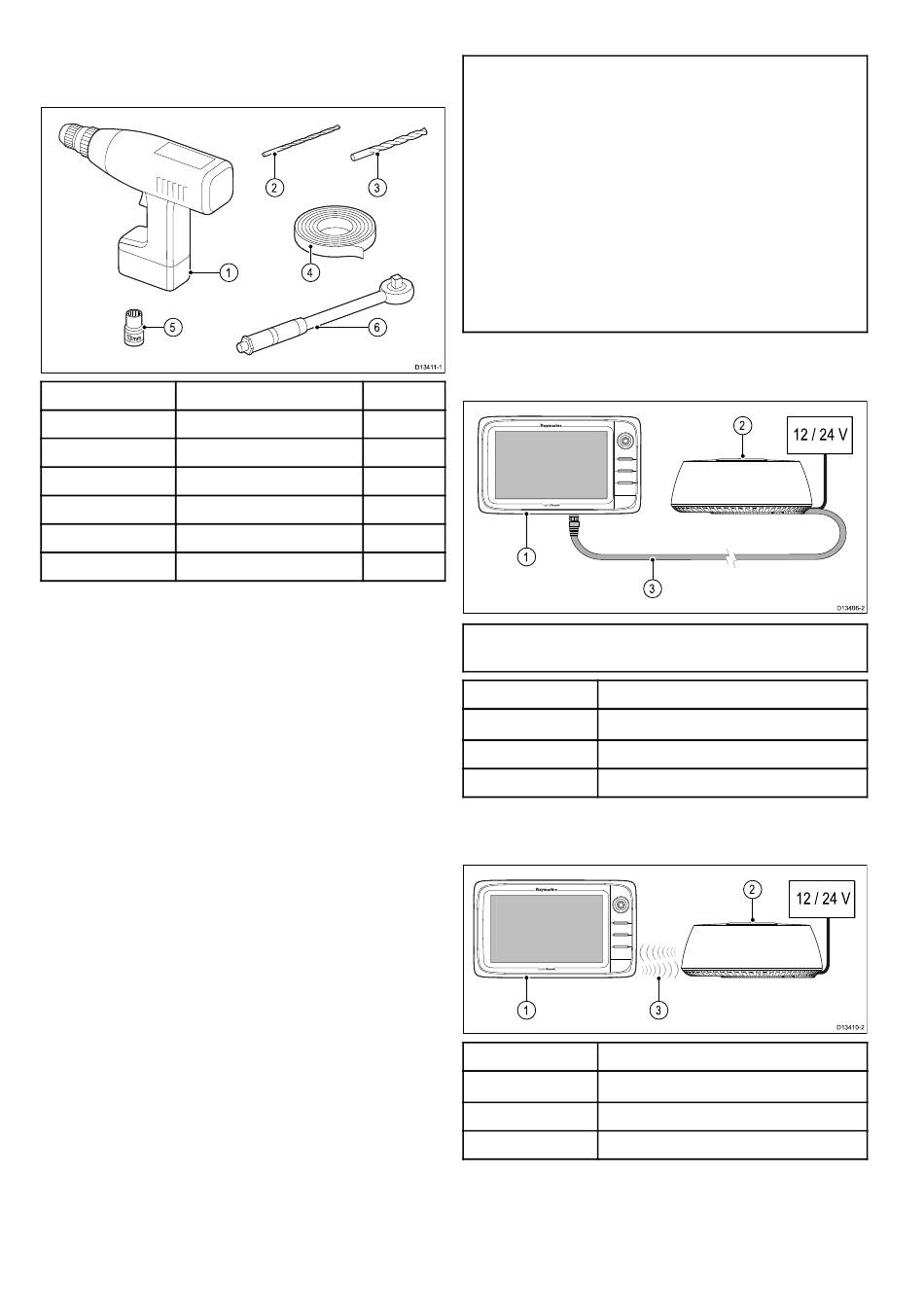

3.5 Outillage nécessaire
Les outils suivants sont nécessaires pour installer
le produit :
5
Numéro de pièce
Description
1
Perceuse électrique
2
Foret Ø 3 mm
3
Foret Ø 10 mm
4
Ruban adhésif
5
Clé à douille 13 mm
6
Clé dynamométrique
18
2
3
1
4
6
Quantité
1
1
1
1
1
1
3.6 Systèmes standard
Note : Les illustrations suivantes montrent les
différents produits qui peuvent être connectés à
un système type. Ces systèmes sont seulement
donnés à titre indicatif et peuvent varier par rapport
à l'installation prévue.
• Pour plus d'information sur la façon de connecter
les produits, reportez-vous à la section Câbles
et connexions correspondant à votre modèle
Quantum.
• Pour obtenir des informations sur les câbles
et les accessoires disponibles, veuillez vous
reporter à la section
rechange et
accessoires.
Exemple : système radar de base (connexion de
D1341 1-1
données câblée)
1
Note : Cet exemple ne s'applique PAS au modèle
Quantum
™
WiFi seul.
N°
1
2
3
Exemple : système radar de base (connexion de
données sans fil)
1
N°
1
2
3
Chapitre 11 Pièces de
2
3
Description
Écran multifonctions
Radôme Quantum
™
Câble de données RayNet
2
3
Description
Écran multifonctions
Radôme Quantum
™
Liaison de données WiFi
Quantum Radome
12 / 24 V
D13406-2
12 / 24 V
D13410-2
