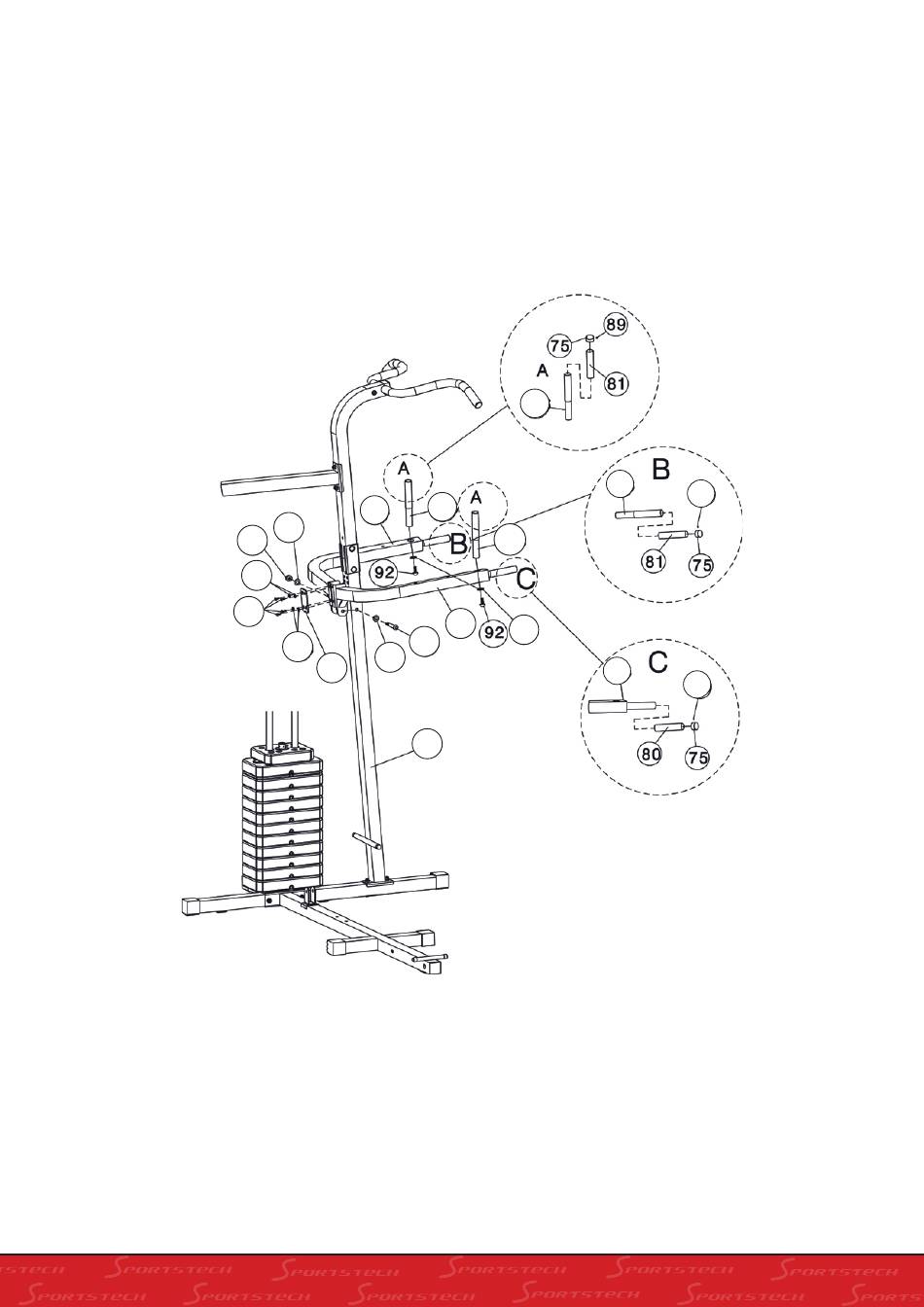

PASSO 13
Attaccare i bracci destro e sinistro (114#&115#)al telaio inferiore come mostrato dal diagramma, e assicurarli con 4
Bulloni a Brugola M8×10mm (133#), 4 rondelle Ø8 (106#), 1 staffa (122#).
Attaccare i bracci Destro e Sinistro (114#&115#) assieme con 1 Bullone a Brugola M12×75mm (#134) 2 rondelle
Ø12 (139#), 1 Dado M12 (#135).
Attaccare le 2 maniglie verticali (116#) come mostrato dal diagramma e assicurarle con 2 Bulloni a Brugola
M10×20mm (92#), 2 rondelle Ø10(105#).
116
116
89
116
114
139
116
135
106
133
115
105
134
106
139
122
115
89
111
197
