7. Utilisation
Appuyer sur le bouton [Gamme auto] / [Gamme fixe] pour faire apparaître la liste d'affectation du
capteur dans la barre latérale. Cette liste montrera un tableau proposant jusqu'à quatre choix, Gamme
auto et un, deux ou trois capteurs par gamme. La gamme actuellement active est soulignée. Toucher
l'une des gammes indiquées ou [Gamme auto], et c'est ce choix qui prend effet immédiatement. Si le
CPC8000 est sous pression, seuls les capteurs avec une gamme égale ou supérieure à la pression
interne peuvent être choisis.
7.2.4 Valeur lue de la pression
La grande valeur affichée en vert dans "Figure 6-1 Ecran principal" est la valeur lue de pression sur le
capteur connecté au port Measure/Control. Elle est en vert lorsque la pression détectée est dans une
fenêtre de stabilité définie par l'utilisateur pendant un laps de temps défini par l'utilisateur. Lorsque la
pression se trouve en dehors de la fenêtre de stabilité, la valeur sera en blanc. Voir la Section 7.6.2
pour une explication détaillée et le réglage de la fenêtre de stabilité.
INFORMATION
La valeur lue de la pression devient rouge si une pression externe appliquée au port
Measure/Control est de 7 % supérieure à la limite supérieure du capteur actif. Chaque
capteur est fourni avec une soupape de sécurité réglée à 10 % au-dessus de la
pression étalonnée. Des mécanismes de protection internes sont établis pour empêcher
une surpression.
7.2.5
[Consigne] Bouton
Le bouton [Consigne] activera une méthode de saisie de données sur la barre latérale pour valider
une nouvelle valeur de consigne. La valeur de consigne est affichée dans la fenêtre juste en dessous
du bouton [Consigne] sur l'écran principal, voir Section 6.2.4. La valeur de consigne peut également
être réglée progressivement dans la barre latérale en utilisant l'une des quatre méthodes d'entrée de
consigne :
le clavier numérique
une valeur numérique de palier attribuée aux touches fléchées [▲] et [▼]
un palier de digit attribué aux touches fléchées [▲] et [▼]
un programme
Des procédures pour modifier le point de consigne à l'aide de ces méthodes sont traitées à la Section
7.2.8 Méthodes d'entrée de consigne.
7.2.6 Valeur de consigne
La fenêtre de la valeur de consigne est située immédiatement sous le bouton [Consigne]. Elle affiche
le point de consigne de pression actuel (valeur de cible pour la pression de sortie fournie par le
régulateur interne lorsqu'il est en mode Contrôle). Pour modifier la valeur de consigne, appuyer
Mode d'emploi WIKA Contrôleur de pression haute précision, type CPC8000

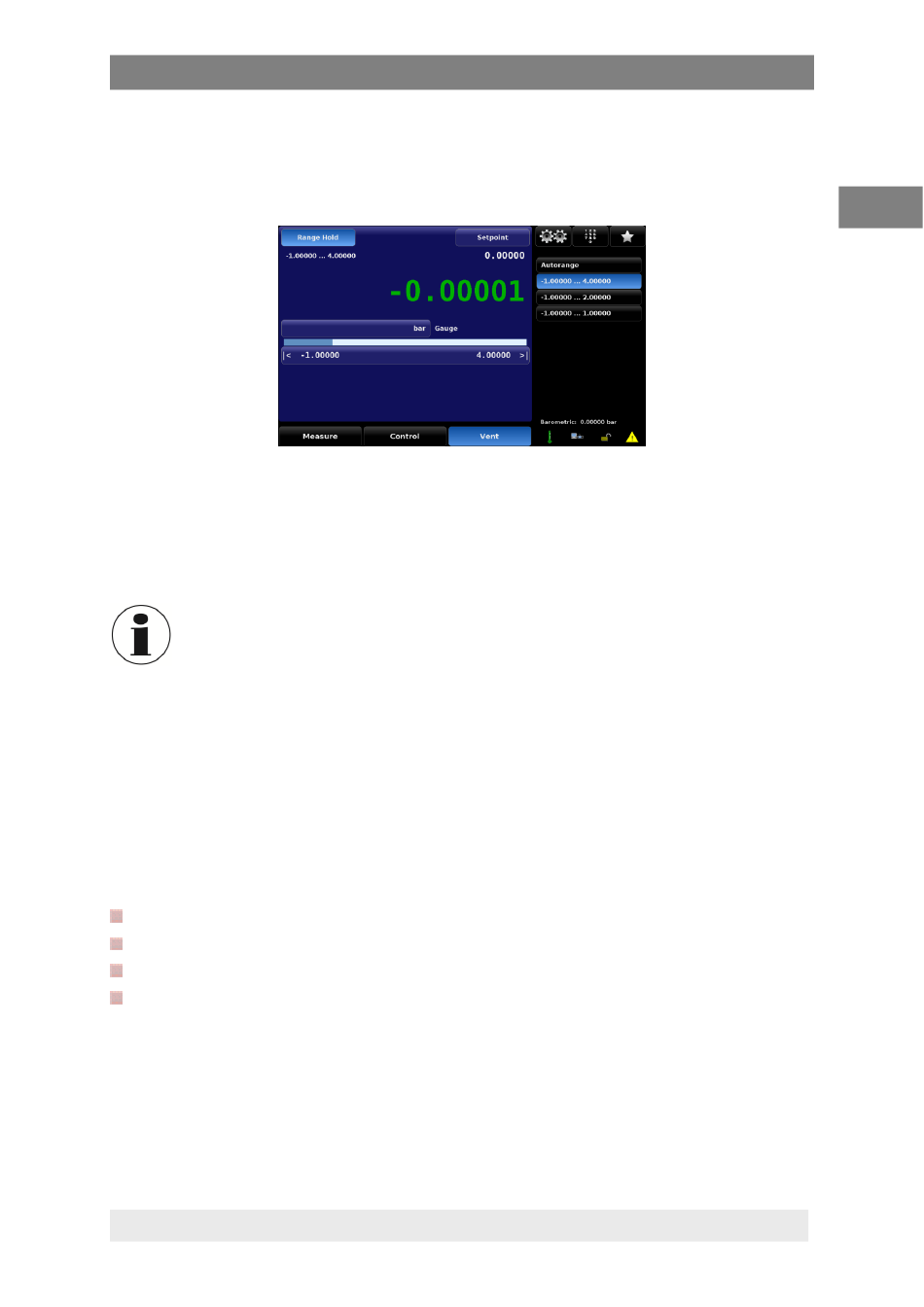

Figure 7-3 Gamme auto / Gamme fixe
