4.
Fixez le boîtier d'entraînement du groomer sur
l'arbre du cylindre
hexagonale du boîtier d'entraînement.
Important:
Le filetage du cylindre est à
gauche sur le côté gauche de l'unité de
coupe et à droite sur le côté droit.
5.
Bloquez le cylindre de coupe; voir
cylindre pour la pose des inserts filetés (page
18).
6.
Lorsque le cylindre est bloqué, serrez la tête
hexagonale de l'arbre du boîtier d'entraînement
à un couple de 135 à 150 N·m (100 à 110 pi-lb);
voir
Figure
12.
Important:
Serrez la tête hexagonale de
l'arbre du boîtier d'entraînement à un couple
de 135 à 150 N·m (100 à 110 pi-lb).
Important:
Utilisez une douille à 6 pans à
paroi épaisse.
Important:
N'utilisez pas de clé à chocs
pour effectuer cette opération.
Important:
Laissez sécher le frein-filet
pendant 15 minutes avant de poursuivre la
procédure.
6
Montage du galet de
tension
Pièces nécessaires pour cette opération:
10
Boulon à tête creuse hexagonale
5
Moyeu de pivot
5
Joint torique
2
Ensemble tendeur (gauche)
3
Ensemble tendeur (droit)
Contre-écrou à embase (3/8 po) – Modèle 03763
10
seulement
Contre-écrou de blocage (3/8 po) – Modèle 03768
10
seulement
Procédure
1.
Placez l'ensemble tendeur sur le côté du cylindre
à l'opposé du boîtier d'entraînement du groomer.
2.
Montez le joint torique sur le moyeu de pivot.
3.
Appliquez du produit antigrippant sur le diamètre
extérieur du moyeu de pivot
(Figure
8) à l'aide de la tête
Blocage du
(Figure
9).
1. Contre-écrou (3/8 po) (2)
2. Boulon à tête creuse
hexagonale (2)
3. Moyeu de pivot
4.
Fixez le moyeu de pivot sur le cylindre, par
dessus l'ensemble tendeur, à l'aide de 2 boulons
à tête creuse hexagonale
5.
Serrez légèrement les 2 contre-écrous sur le
moyeu de pivot
7
Pose des supports de
hauteur de coupe et du
rouleau avant
Pièces nécessaires pour cette opération:
5
Support de hauteur de coupe gauche
5
Support de hauteur de coupe droit
10
Goupille de réglage
10
Goupille fendue
10
Contre-écrou à embase (3/8 po avec hex de 5/8 po)
Procédure
1.
Fixez légèrement les supports de hauteur de
coupe gauche et droit, ainsi que le rouleau
avant, sur les plaques latérales de l'unité de
coupe à l'aide des boulons de carrosserie retirés
précédemment
6

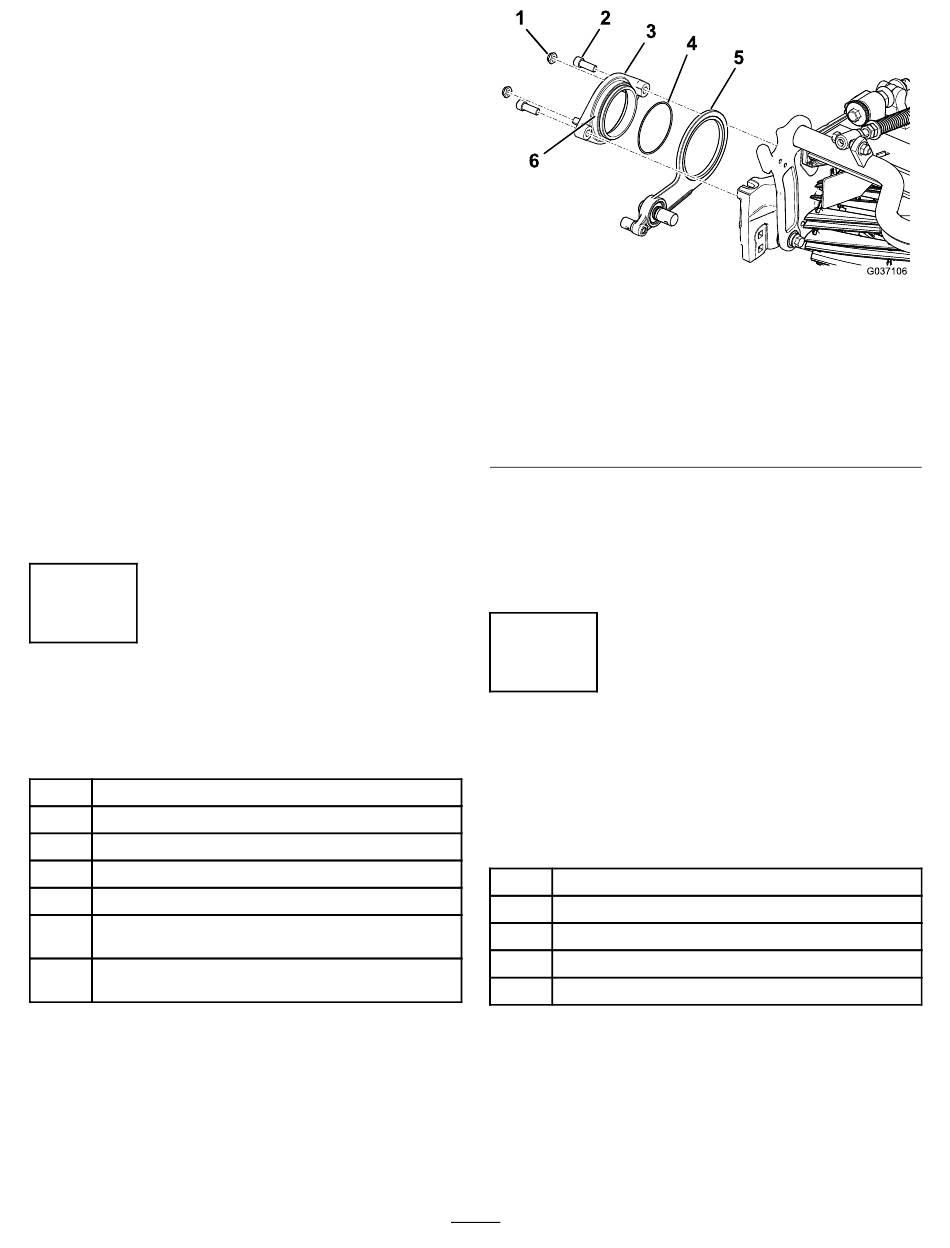

Figure 9
4. Joint torique
5. Ensemble tendeur (côté
droit montré)
6. Appliquez du produit
antigrippant sur le
diamètre extérieur du
moyeu.
(Figure
9).
(Figure
9).
(Figure
10).
g037106
