  5. LINX22L1S
  6. Guide de l'utilisateur

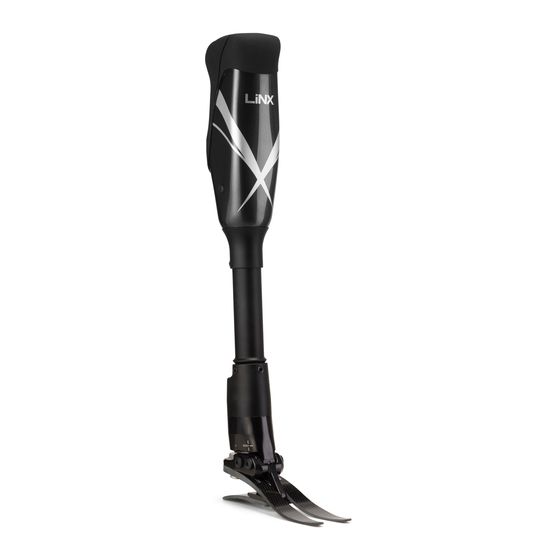

Blatchford LINX22L1S Guide De L'utilisateur

Masquer les pouces Voir aussi pour LINX22L1S:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 14

Liens rapides

Télécharger ce manuel
Linx
User Guide
LINX22L1S—LINX30R8S
LINX22L1SD—LINX30R8SD
EN
User Guide
FR
Guide de l'Utilisateur
DE
Bedienungsanleitung für Anwender
IT
Guida per il Paziente
ES
Guia de Usario
NO
Brukerhåndbok
RU
Руководство пользователя
TR
Kullanım Kılavuzu
‫دليل املستخدم‬
AR
1
12
23
34
45
56
67
78
89
938354S/5-0520
