4.3 Raccordement du câble moteur
La sortie moteur est en triphasé 230V 50Hz, donc le moteur standard 230/400V est à coupler en triangle !
CACT-N ECOWATT 025 / 045
4.4 Configuration du régime neutre
Un filtre RFI est intégré au variateur de fréquence du coffret de régulation.

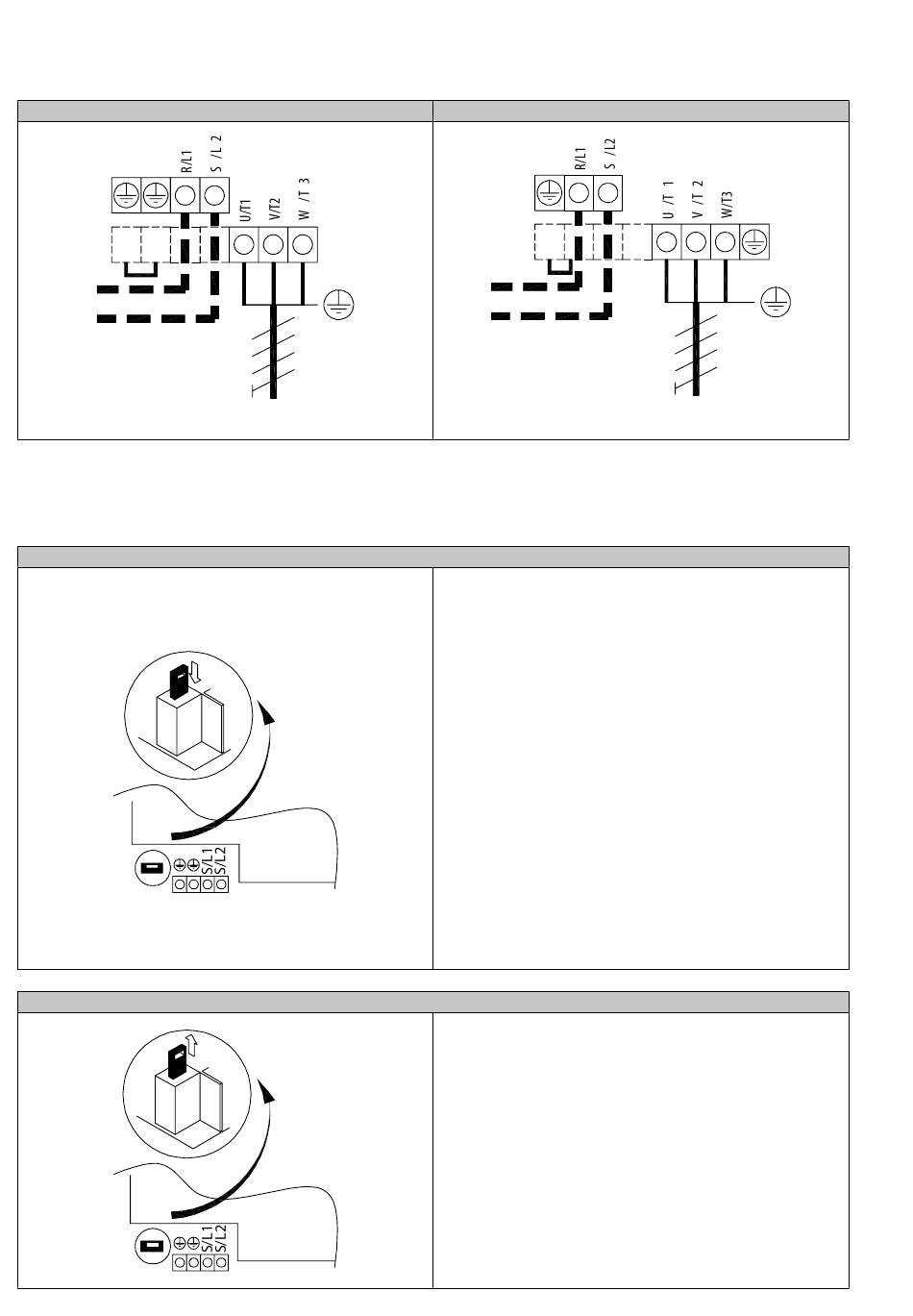

Câble moteur
Cas d'insertion sur régime « TN » ou « TT »
Cas d'insertion sur régime impédant « IT »
CACT-N ECOWATT 055 / 080 / 110
Le système n'est alors adapté qu'à des installations
référencées par rapport à la terre.
Le filtre RFI doit être actif ; pour cela, le levier dédié
à cette fonction doit être en position basse.
Lors du raccordement électrique du variateur, connec-
ter d'abord la terre car le courant de fuite est élevé.
L'utilisation de dispositifs de détection des défauts
d'isolement sur la ligne d'alimentation du variateur
n'est pas recommandée ; cependant, lorsque leur uti-
lisation est obligatoire, ils doivent (cf NF C 15-100) :
• Supporter les courants continu et alternatif de
fuite à la terre ; si protection par un disjoncteur
différentiel, son calibre doit être supérieur à
300mA (type B).
• Etre réglables en amplitude et en temps pour
éviter des déclenchements intempestifs à la
mise sous tension.
Le filtre RFI du variateur de fréquence doit être
inactif : mettre le levier dédié en position haute.
9/16
Câble moteur
NT_514385_CACT-N ECOWATT_150409
