Charge de la batterie

Aucune pièce requise
Procédure
Modèles à démarrage électrique uniquement
Voir la Charge de la batterie (page 19).

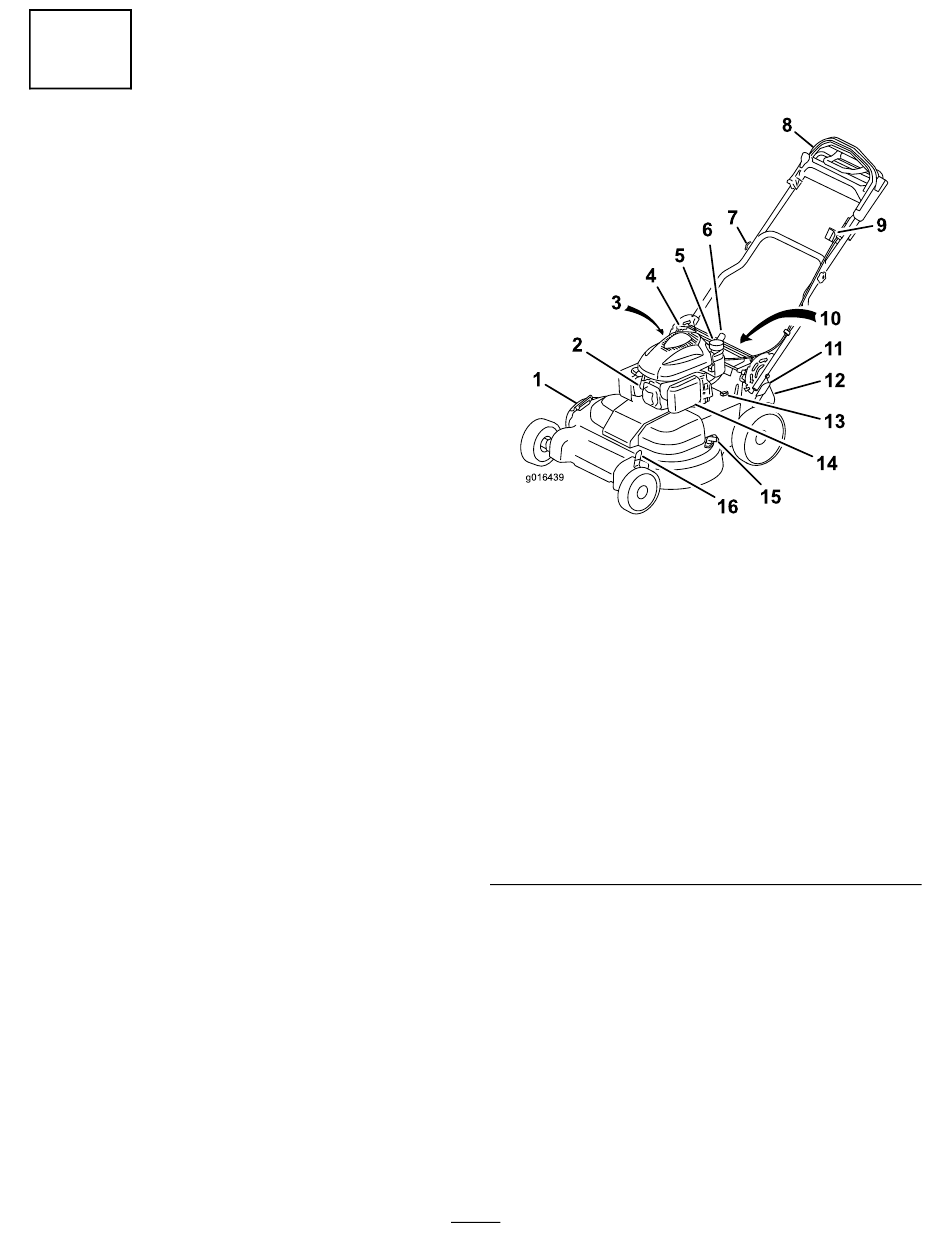

Vue d'ensemble du
produit
4
3
2
1
g016439
1. Déflecteur d'éjection
latérale
2. Bougie
3. Jauge/Tube de
remplissage (non
représenté)
4. Poignée du lanceur
5. Bouchon du réservoir de
carburant
6. Levier de blocage du
guidon
7. Bouton du guidon (2)
8. Poignée supérieure du
guidon
8
8
7
6
5
10
11
12
13
14
15
16
Figure 8
9. Commutateur d'allumage
10. Batterie (non illustrée
; modèle à démarrage
électrique uniquement)
11. Levier de hauteur de
coupe arrière
12. Déflecteur d'éjection
arrière
13. Fusible
14. Filtre à air
15. Embout de lavage
16. Levier de hauteur de
coupe avant
9
