INSTALLATION
5.

Installation de l'EBM

REMARQUE Jusqu'à quatre EBMs peuvent être connectés à un onduleur. Si deux
onduleurs sont connectés dans une baie, il est possible de connecter jusqu'à deux modules
EBM à chaque onduleur.
Pour installer un ou des modules EBM en option :
1.
2.
3.
40
EATON Guide d'Installation Powerware
Fixez les unités à la baie conformément aux instructions fournies
avec l'ensemble de rails.
Onduleur
Modules EBM
Optionnels

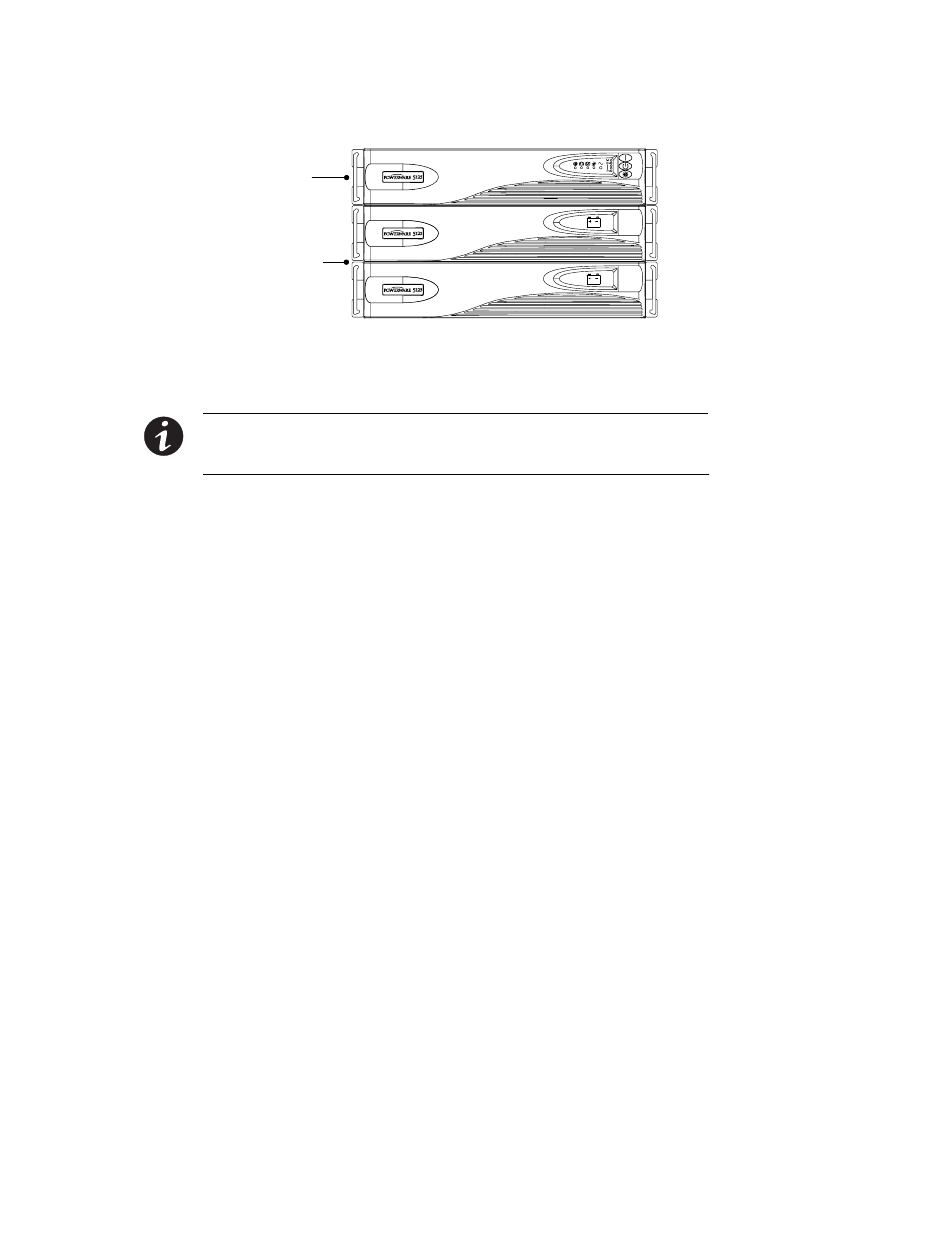

Figure 5. Onduleurs et Modules EBM Montés en Baie
Assurez-vous que tous les disjoncteurs de batteries sont en
position ARRÊT (O) (voir Figure 6).
Branchez le ou les câbles du ou des modules EBM dans les
connecteurs de batterie, comme illustré à la Figure 6. Vous pouvez
connecter jusqu'à quatre modules EBM à l'onduleur.
Passez à la section suivante « Installation de l'Onduleur ».
®
5125 (9910 P33) Onduleur pour Applications IBM
® S
164201634 Rev A
