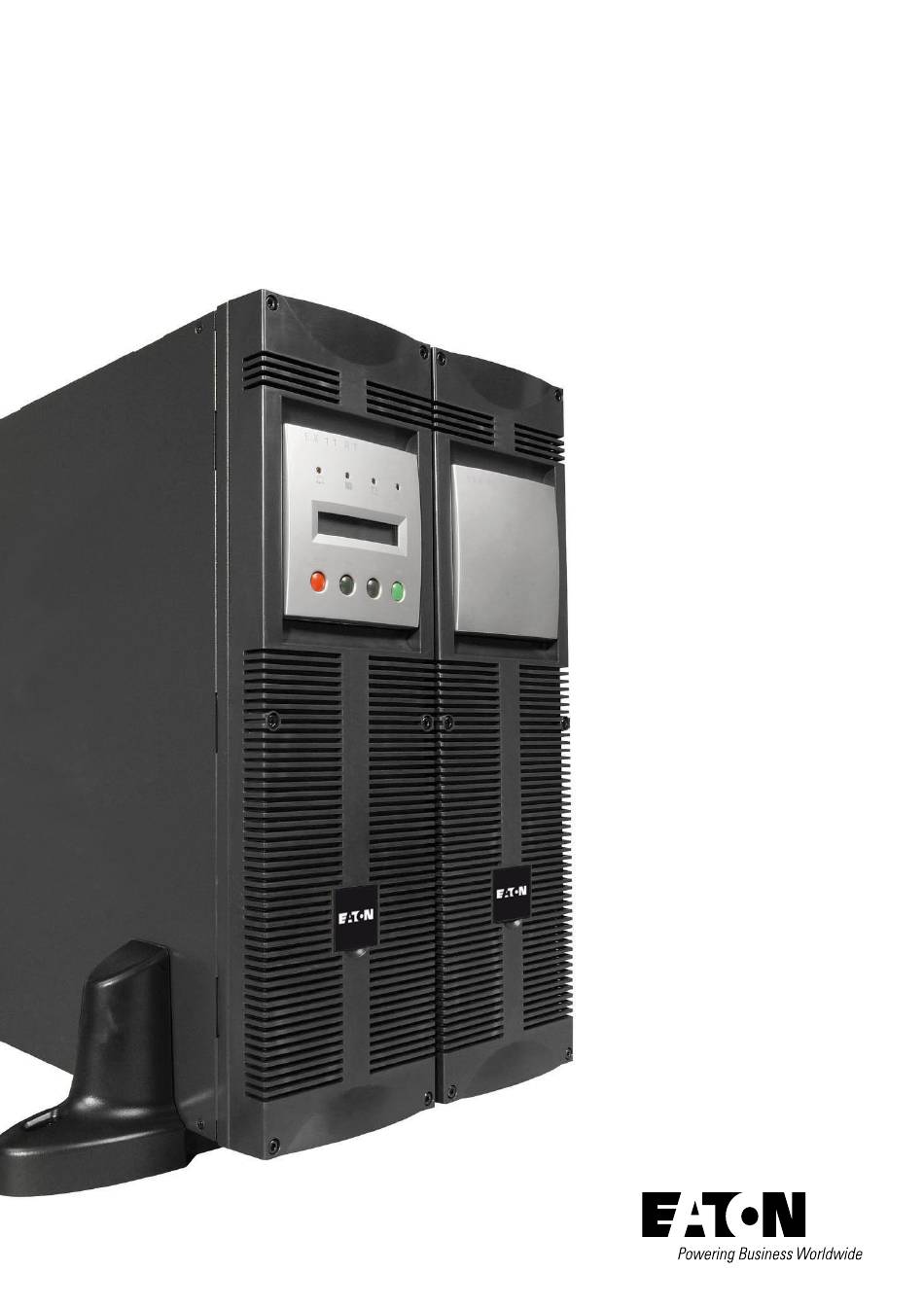

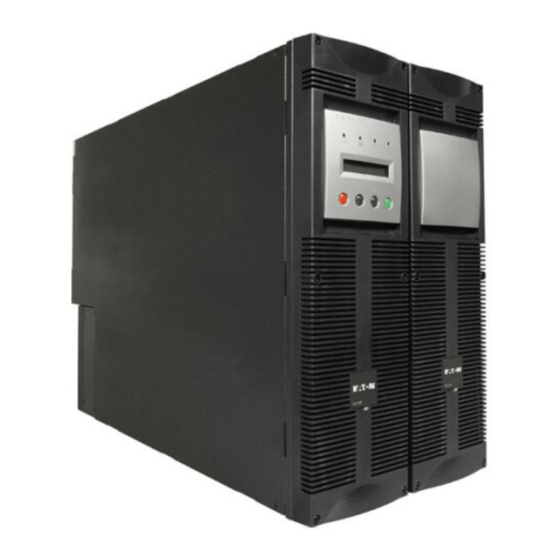

- Page 1 EX RT 5 3:1 EX RT 7 3:1 EX RT 11 3:1 Manuel d'installation et d'utilisation...
-
Page 2: Respect De L'environnement
être prévue en amont de celui-ci. Nous vous invitons à découvrir l'offre de EATON ainsi que les options de la gamme EX RT en visitant notre site WEB : www.eaton.com, ou en contactant votre représentant EATON. -
Page 3: Table Des Matières
Sommaire Présentation Positions standards ....................5 Position tour ......................5 Position rack ......................5 Faces arrières ......................6 Module de puissance EX RT 5/7/ 11 ...............6 Module batterie EX RT EXB 7/ 11 ................6 Panneau d'affichage et de commande ..............7 Options ......................7 Kits de montage en rack ..................7 Transformateur d'isolement galvanique ou d'adaptation aux schémas de liaison à... - Page 4 Sommaire Utilisation Mise en service initiale ..................26 Personnalisation de l'ASI ..................26 Personnalisation par le panneau de commande ............26 Personnalisation par logiciel externe ..............27 Séquence de démarrage de l'ASI ..............27 Modes de fonctionnement .................28 Mode normal (double conversion) ................28 Mode Eco ......................28 Fonctionnement sur batterie ................29 Passage sur batterie ....................29...
-
Page 5: Présentation
1. Présentation 1.1 Positions standards Position tour Dimensions en mm (H x L x P) EX RT 5 EX RT 7 444 x 131 x 635 EX RT 11 EX RT EXB 7 EX RT EXB 11 Masse en kg EX RT 5 22,5 EX RT 7... -
Page 6: Faces Arrières
1. Présentation 1.2 Faces arrières Module de puissance EX RT 5/7/11 Emplacement pour carte de communication. Port de communication par relais. Port d'arrêt d'urgence distant (REPO). Raccordement de la détection automatique de module(s) batterie. Port de communication RS232. Raccordement des câbles de puissance entre modules batterie et avec l'ASI. -
Page 7: Panneau D'affichage Et De Commande
1. Présentation 1.3 Panneau d'affichage et de commande Voyant applications protégées. Voyant de fonctionnement sur batterie. E X 1 1 R T 3:1 Voyant de fonctionnement en Bypass. Voyant de défaut. Affichage alphanumerique. TAUX DE CHARGE Bouton d'arrêt de l'ASI. 4 kW / 5 kVA Boutons de fonctions (défilement haut et bas). -
Page 8: Transformateur D'isolement Galvanique Ou D'adaptation Aux Schémas De Liaison À La Terre
1. Présentation Transformateur d'isolement galvanique ou d'adaptation aux schémas de liaison à la terre (Référence 68003) Ce module est nécessaire soit pour obtenir un régime de neutre aval de l'ASI différent du régime de neutre amont, soit pour accroître la disponibilité de l'alimentation électrique avec un réseau séparé. Exemple d'un transformateur EX RT placé... -
Page 9: Extensions Batterie Pour Autonomies Batterie De 60 Minutes Max
1. Présentation Extensions batterie pour autonomies batterie de 60 minutes max. (à pleine puissance) EX RT offre une autonomie standard de 5/9 minutes à puissance nominale. Pour augmenter l'autonomie, il est possible de raccorder des modules EX RT EXB 7/11 supplémentaires. Extensions batterie pour EX RT 5, EX RT 7 ou EX RT 11 EX RT 5/7 + EX RT EXB 7 RT... -
Page 10: Module Batterie Équipé D'arrêt D'urgence (Repo)
1. Présentation Système d'assemblage des modules batterie sur chariot (Référence 68005) Ce système permet d'assembler, dans le cas d'ASI à forte autonomie batterie, jusqu'à 8 modules empilés sur un même chariot (roulettes à rotules et Module transformateur freins, pieds de mise à niveau, plaques latérales anti-sismique, plaquettes d'assemblage intermodules et visserie Module de puissance... -
Page 11: Installation
2. Installation 2.1 Déballage et vérification du contenu Module de puissance Module batterie Pieds de maintien. Allonges pour pieds de maintien. Câble de communication RS232. Câble batterie. Manuels d'installation et d'utilisation. Cordon de détection batterie. Rails téléscopiques pour montage en Boîtier amovible d'entrées/sortie avec 11 embouts de rack dans une baie de 19"... -
Page 12: Installation En Position Tour
2. Installation 2.2 Installation en position tour Utiliser le gabarit de montage des pieds de maintien livré avec le module batterie. Suivre les étapes 1 à 4 pour ajuster les pieds de maintien en position verticale. Veiller à toujours conserver un espace libre de 150 mm à l'arrière de l'ASI. L'écartement entre les deux paires de pieds de maintien doit être de 450 mm. -
Page 13: Installation En Position Rack
2. Installation 2.3 Installation en position rack Il est recommandé de monter le module batterie en premier, puis de monter le module de puissance au-dessus. Modification de l'orientation du logo et du panneau de commande Montage en rack du module batterie (rails optionnels requis, référence 68006) Le module batterie est très lourd. - Page 14 Suivre les étapes 1 à 4 pour le montage du module sur ses rails. Les rails et le nécessaire de montage sont fournis par EATON. Note pour l'étape 1 : il est possible d'ajuster la position des équerres de fixation frontales.
- Page 15 2. Installation Système de fixation arrière (inclu avec le kit rails, références 68001 et 68002) Ce système est à utiliser pour transporter la baie équipée des modules. Système de fixation du boîtier d'entrées/sortie amovible (inclu avec le kit rails du module de puissance, référence 68001) Ce système de fixation permet de maintenir le boîtier d'entrées/sortie du module à...
-
Page 16: Ports De Communication
IT comme IBM iSeries (principalement AS400) ou autres. L'emplacement pour cartes de communication peut recevoir tous types de cartes EATON (voir le site Web www.eaton.com pour connaître la liste complète des cartes compatibles). Raccordement du port de communication RS232 1 - Raccorder le câble de... -
Page 17: Arrêt D'urgence
2. Installation Arrêt d'urgence L’installation d’un arrêt d’urgence doit être réalisée conformément aux normes en vigueur. Afin d’obtenir une mise hors tension totale de l’installation et de EX RT par l’action d’un arrêt d’urgence, il est nécessaire : - d’utiliser un bouton à accrochage (le contact NO ou NF doit être maintenu plus d’une seconde pour prise en compte), - d’utiliser le(s) module(s) batterie EX RT EXB EPO. -
Page 18: Choix D'installation Selon Le Schéma De Liaison À La Terre (Slt)
2. Installation 2.5 Choix d'installation selon le Schéma de Liaison à la Terre (SLT) EX RT doit être alimenté par un réseau électrique triphasé avec neutre. ASI avec réseaux d'entrée AC Normal et AC Bypass communs Tableau général basse tension AC Bypass (TGBT) AC Normal... -
Page 19: Asi Avec Réseaux D'entrée Ac Normal Et Ac Bypass Séparés Provenant De Sources Différentes
2. Installation ASI avec réseaux d'entrée AC Normal et AC Bypass séparés et provenant de sources différentes AC Bypass TGBT 1 Applications TGBT 2 AC Normal AC Bypass TGBT 1 Applications TGBT 2 AC Normal Changement de SLT entre amont et aval ou isolation galvanique requis AC Bypass TGBT 1 Applications... -
Page 20: Organes De Protection Et Sections De Câbles Préconisés
2. Installation 2.6 Organes de protection et sections de câbles préconisés Protection amont préconisée Réseaux d'entrée séparés Puissance Réseaux d'entrée communs nominale de Disjoncteur de protection Disjoncteur de protection Disjoncteur de protection l'ASI amont AC Normal / AC Bypass amont AC Normal amont AC Bypass 5 kVA Courbe D - 40 A... -
Page 21: Raccordement Des Câbles De Puissance D'entrée Et Sortie
2. Installation 2.7 Raccordement des câbles de puissance d'entrée et sortie Ces raccordements doivent être réalisés par du personnel qualifié. Avant d'effectuer les raccordements, vérifier que le disjoncteur batterie et les disjoncteurs de protection amont des réseaux AC Normal et AC Bypass sont en position ouverts ("0" ou "OFF"). EX RT est toujours livré... -
Page 22: Raccordement D'une Asi Avec Réseaux D'entrée Ac Normal Et Ac Bypass Séparés
2. Installation Raccordement d'une ASI avec réseaux d'entrée AC Normal et AC Bypass séparés 1 - Enlever le capot de protection des borniers (fixé par 5 vis), 2 - Enlever le pont câblé entre les O ut pu bornes L2 et L1, 3 - Faire passer le câble AC Normal à... -
Page 23: Raccordement Du Convertisseur De Fréquence
2. Installation Raccordement du convertisseur de fréquence 1 - Enlever le capot de protection des borniers (fixé par 5 vis), 2 - Enlever le pont câblé entre L2 et L1, O ut pu 3 - Faire passer le câble AC Normal à travers le presse étoupe, s In pu B yp as... -
Page 24: Raccordement Des Câbles Batterie
2. Installation Raccordement des câbles batterie 1 - Vérifier que le disjoncteur batterie est en position ouvert "0", 2 - Raccorder le câble batterie le connecteur des modules de puissance et batterie, 3 - Raccorder le cordon de détection batterie sur les connecteurs des modules de puisssance et batterie. -
Page 25: Raccordement Du Module Chargeur Longue Autonomie (Cla)
2. Installation Raccordement du module Chargeur Longue Autonomie (CLA) BATTERY AC INPUT Vers batterie Vers réseau électrique Raccorder le câble batterie (livré avec le module CLA) entre le module de puissance et le module CLA. Raccorder le cordon (livré avec le module CLA) entre le module de puissance et le module CLA. Raccorder la batterie : Section du câble (non fourni) : 10 mm², câble rigide ou souple (maximum 13 mm²... -
Page 26: Utilisation
à cette étape. Ce mode est accessible par les touches du panneau de commande ou par le logiciel Personal Solution-Pac pour Windows inclu dans le CD-ROM Solution-Pac de EATON. Personnalisation par le panneau de commande Presser ensemble les touches de fonction pendant plus de 3 secondes. -
Page 27: Personnalisation Par Logiciel Externe
Protection de la batterie Active Inactive Si inactive, perte de la contre les décharges garantie EATON. profondes Presser la touche QUIT en fin de personnalisation. Ces paramètres ne sont modifiables que si l' ASI est à l'arrêt. Personnalisation par logiciel externe Insérer le CD ROM Solution-Pac dans votre lecteur. -
Page 28: Modes De Fonctionnement
3. Utilisation 3.3 Modes de fonctionnement Mode Normal (double conversion) C'est le mode de fonctionnement standard, personnalisé en usine. Ce mode offre deux fonctionnements possibles. 1 - Le réseau AC Normal est disponible : Le voyant est allumé. TAUX DE CHARGE Les applications raccordées sont protégées par l'ASI. -
Page 29: Fonctionnement Sur Batterie
3. Utilisation 3.4 Fonctionnement sur batterie Les applications raccordées continuent à être alimentées par l'ASI quand le réseau AC Normal n'est plus disponible. L'énergie fournie provient de la batterie. Passage sur batterie Le voyant est allumé. Le voyant est allumé. L'alarme sonore émet un bip toutes les 10 secondes. -
Page 30: Arrêt De L'asi
3. Utilisation 3.6 Arrêt de l'ASI 1 - Presser la touche plus de 3 secondes. Les applications raccordées ne sont plus protégées par l'ASI. Elles sont alimentées par le réseau AC Bypass. Si l'ASI est en mode convertisseur de fréquence, les applications raccordées ne sont plus alimentées. -
Page 31: Maintenance
Si l'un des voyants est allumé, il y a une anomalie de fonctionnement ou une alarme. Utiliser la touche de fonction "scroll up" ou "scroll down" pour arrêter l'alarme sonore. Anomalies ne nécessitant pas l'intervention du service après vente EATON : Indication Signification... -
Page 32: Remplacement Du Module De Puissance
4. Maintenance 4.2 Remplacement du module de puissance Cette opération peut être effectuée sans interrompre l'alimentation des applications raccordées. Déconnexion du module de puissance Arrêter l'ASI à l'aide de la touche pressée plus de 3 secondes. Vérifier que l'ASI fonctionne en mode Bypass : le voyant doit être allumé... -
Page 33: Reconnexion Du Module De Puissance
4. Maintenance Reconnexion du module de puissance Fixer le boîtier d'entrées/sortie à l'arrière de l'ASI par les 3 vis prévues. Reconnecter les câbles batterie au module de puissance. Placer le(s) disjoncteur(s) batterie en position fermé "I". Placer le disjoncteur réseau AC Normal en position fermé... -
Page 34: Centre De Formation
4. Maintenance 4.4 Centre de formation Pour maîtriser l'exploitation de votre appareil EATON et intervenir au premier niveau, nous mettons à votre disposition un programme complet de formations techniques en langues anglaise et française. Pour plus d’informations, consulter notre site internet : www.eaton.com... -
Page 35: Annexes
5. Annexes 5.1 Spécifications techniques Caractéristiques électriques Modes de fonctionnement réseau I/T et industriel Mode industriel Mode réseau I/T Surcharge avec Même fonctionnement que le mode réseau Les applications raccordées sont réseau AC Bypass en I/T, mais pas de retour en mode Normal si transférées sur le réseau AC Bypass. - Page 36 5. Annexes Courbes Temps/Courant pour le disjoncteur d'entrée de l'ASI t (s) I / In 1,25 Courbes Temps/Courant pour les fusibles d'entrée et sortie de l'ASI t (s) t (s) I (A) Fusibles d'entrée de Fusibles d'entrée de EX RT 11 : 30 A EX RT 5 : 25 A EX RT 7 : 25 A I (A)
- Page 37 5. Annexes Caractéristiques d'entrée/sortie de l'ASI Source Tension Fréquence Réseau AC Normal 320 à 465 Volts AC 40 à 70 Hz Réseau AC Bypass 187 à 264 Volts AC* 48 à 52 Hz** Sortie applications 230 Volts AC (autres valeurs Sélection automatique 50/60 Hz possibles : 200/208/220/240/250 V).
-
Page 38: Caractéristiques Thermiques
5. Annexes Module EX RT CLA Tension d'alimentation : 160-280 Volts AC, Fréquence d'alimentation : 40-70 Hz, Courant de recharge : 6 A CC, Temps de recharge pour retrouver 90 % de l'autonomie nominale après une décharge à puissance nominale de l'ASI : Configuration Configuration Configuration... - Page 39 3400772400-AD...
