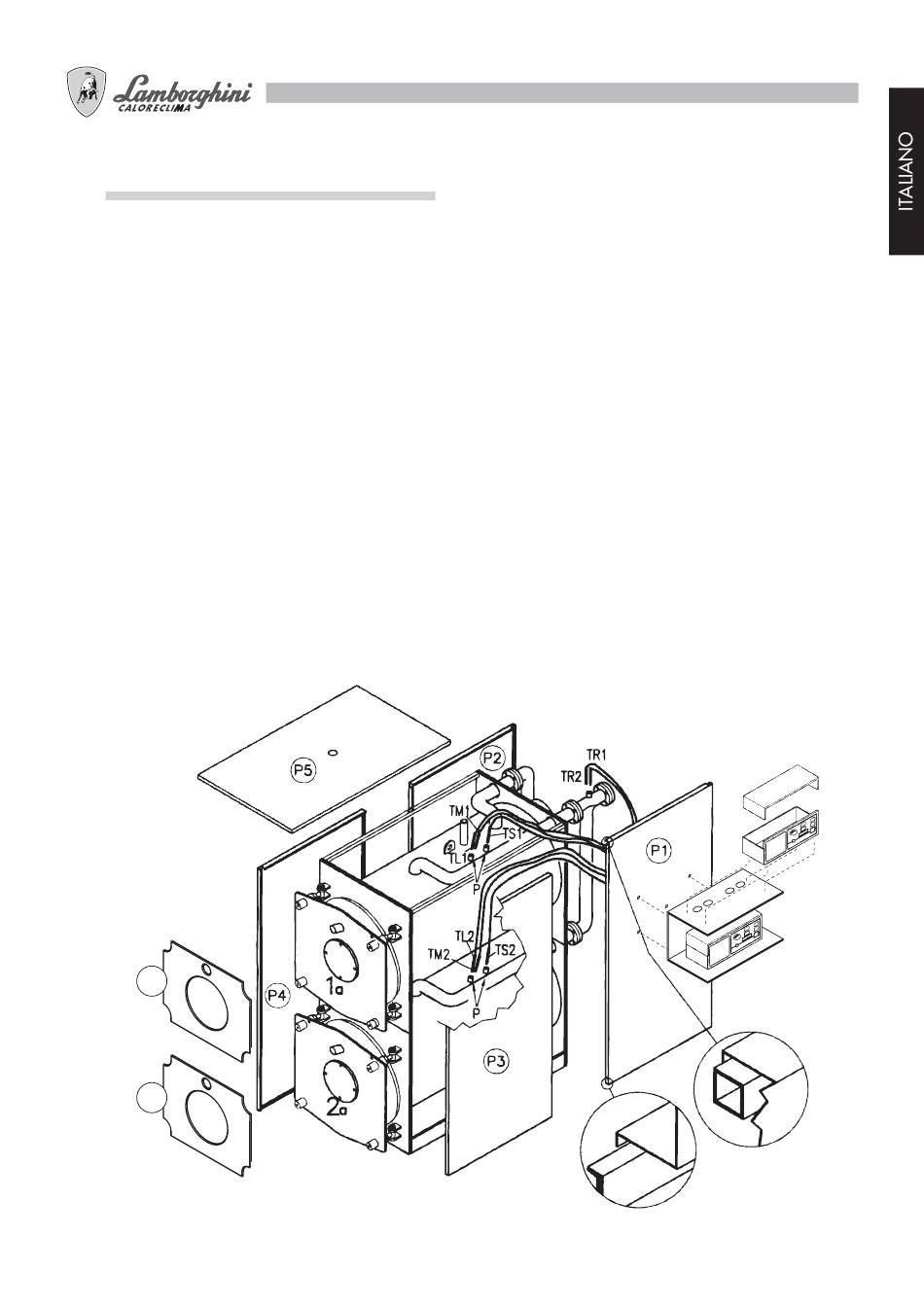

RIVESTIMENTI CALDAIA DUO PREX N
- Avvolgere la lana di roccia sui corpi caldaia lasciando in vista i pozzetti portabulbi (P) situati sul lato destro.
- Aprire il pannello comando e attraverso il foro del rivestimento (P1 o P2) infilare i bulbi negli appositi pozzetti (vedere
figura). Assemblare il pannello comandi seguendo l'indicazione a disegno.
- Montare i pannelli (P1, P2, P3, P4) agganciando la piega superiore al tubo quadro e quella inferiore al longherone della
caldaia.
- Inserire il pannello (P5).
- Eseguire i collegamenti elettrici del pannello comandi.
- Montare i pannelli (P6) e (P7) sul frontale della caldaia.
- Applicare l' adesivo "DUO PREX N" sul pannello (P6).
Legenda
P
Pozzetti porta bulbi
TR1 Termostato regolazione 1
TR2 Termostato regolazione 2
TS1 Termostato di sicurezza 1
TS2 Termostato di sicurezza 2
TL1 Termostato consenso circolatore 1
TL2 Termostato consenso circolatore 2
TM1 Termometro 1
a
caldaia
TM2 Termometro 2
a
caldaia.
P6
P7
caldaia
a
caldaia
a
caldaia
a
caldaia
a
a
caldaia
a
caldaia
- 21
-
MONTAGGIO
