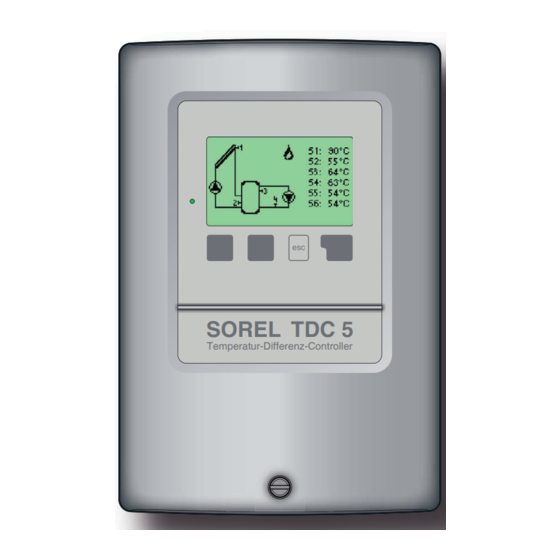

Contrôleur du différentiel de température TDC 5A
Instructions de montage et de service
SOREL TDC 5
Temperatur-Differenz-Controller
Lire attentivement avant le montage, la mise en service et l'utilisation
1

Publicité

Table des Matières
loading

Manuels Connexes pour Sorel TDC 5A

Sommaire des Matières pour Sorel TDC 5A

  • Page 1 Contrôleur du différentiel de température TDC 5A Instructions de montage et de service SOREL TDC 5 Temperatur-Differenz-Controller Lire attentivement avant le montage, la mise en service et l‘utilisation...

  • Page 2: Table Des Matières

    Sommaire Chapitre Page Chapitre Page Paramètres Menu 5 Consignes de sécurité 10.1-2 TminS1, S5 1.1 Conformité CE 10.3-5 TmaxS2, S3, S4 24-25 1.2 Recommandations 10.6-7 ∆TR1, R2 25-26 générales 10.8-9 TconsS3, Hyst. S3 1.3 Explicat. des symboles 10.10 Mode économique 1.4 Modifi...

  • Page 3: Consignes De Sécurité

    Consignes de sécurité 1.1 Déclaration de conformité CE En apposant le sigle CE sur l‘appareil, le fabricant déclare que le contrôleur du différentiel de température 5, ci-après dénommé TDC 5, est conforme aux dispositions de sécurité en vigueur suivantes : - directive CE basse tension 73/23/CEE, modifi...

  • Page 4: Modifi Cations

    Consignes de sécurité 1.4 Modifi cations de l’appareil Les modifi cations apportées à l’appareil peuvent nuire à la sécurité et au fonctionnement de l’appareil et de l’installation complète. Danger - sans autorisation écrite préalable du fabricant, il est interdit de procéder à des modifi...

  • Page 5: Description Du Régulateur

    Description du régulateur 2.1 Caractéristiques techniques Données électriques : Tension secteur 230 V CA +/- 10% Fréquence réseau 50...60 Hz Puissance absorbée 2 VA Capacité de coupure relais électronique R1 20 W min...120 W max. pour AC3 relais mécanique R2 460 VA pour AC1 / 185 W pour AC3 relais mécanique R3 460 VA pour AC1 / 185 W pour AC3...

  • Page 6: À Propos Du Régulateur

    Description du régulateur 2.2 À propos du régulateur Le contrôleur du différentiel de température TDC 5 vous permet d’assurer une exploitation et un contrôle de fonctionnement effi cace de votre installation solaire ou de votre chauffage. L’appareil se démarque tout particulièrement par sa fonctionnalité...

  • Page 7: Variantes Hydrauliques

    Description du régulateur 2.5 Variantes hydrauliques Les illustrations suivantes ne doivent être considérées que comme des schémas de principe pour la représentation de l’hydraulique Attention d’installation respective et ne sauraient être considérées comme ex- haustives. Le régulateur ne remplace en aucun cas les dispositifs techniques liés à...

  • Page 8: Installation

    Installation 3.1 Montage mural Installez le régulateur exclusivement dans des locaux secs et dans les conditions ambiantes décrites au point 2.1 « Caractéristiques techniques». Suivez la description 1-8 ci-après. Attention 1. Dévisser complètement la vis du Fig.3.1.1 couvercle 2. Retirer avec précaution la partie supérieure du boîtier de la partie inférieure.

  • Page 9: Raccordement Électr

    Installation 3.2 Raccordement électrique Avant de travailler sur l’appareil, couper l’alimentation électrique et la protéger contre toute remise sous tension ! Vérifi er l’absence de tension ! Seul un technicien spécialisé est habilité à effectu- Danger er le raccordement électrique en respectant les prescriptions en vigueur.
  • Page 10 Installation 3.2 Raccordement électrique (suite) 3.2.1 Solaire avec circulation Description brève de la fonction de couplage Côté capteur Côté secteur La fonction ∆T R1 (10.5) active la 12V max 230 V CA pompe au niveau du relais R1. Attention Danger La fonction Tcons S3 (10.7) active le chauffage au niveau du relais R3.
  • Page 11 Installation 3.2 Raccordement électrique (suite) 3.2.2 Soalire avec accumulateur Description brève de la fonction de de suite couplage : Côté secteur Côté capteur La fonction ∆T R1 (10.5) active la 230 V CA 12V max. pompe au niveau du relais R1. Danger Attention La fonction Tcons S3 (10.7) active le...
  • Page 12 Installation 3.2 Raccordement électrique (suite) 3.2.3 3.2.3 Solaire avec Hausse Description brève de la fonction de de retour couplage : Côté capteur Côté secteur La fonction ∆T R1 (10.5) active la 12V max. 230 V CA pompe au niveau du relais R1. Danger Attention La fonction Tcons S3 (10.7) active le...
  • Page 13 Installation 3.2 Raccordement électrique (suite) 3.2.4 Thermostat solaire et double Description brève de la fonction de thermostat couplage : La fonction ∆T R1 (10.5) active la Côté secteur Côté capteur Cô ô pompe au niveau du relais R1. 230 V CA 12V max.
  • Page 14 Installation 3.2 Raccordement électrique (suite) 3.2.5 Solaire 2 Accumulateur / Vanne Description brève de la fonction de couplage : Côté capteur Côté secteur La fonction ∆T R1 (10.6) active la 12V max. 230 V CA pompe au niveau du relais R1. Attention Danger La fonction priorité...
  • Page 15 Installation 3.2 Raccordement électrique (suite) 3.2.6 Solaire 2 accumulateurs / 2 Description brève de la fonction de pompes couplage: La fonction ∆T R1 (10.5) active la Côté capteur Côté secteur pompe au niveau du relais R1. 12V max. 230 V CA Attention Danger La fonction ∆T R2 (10.6) active la...

  • Page 16: Installation Des Sondes

    Installation 3.2 Raccordement électrique (suite) 3.3 Installation des sondes de température Le régulateur travaille avec des sondes de température Pt1000 qui assurent une acquisition de température au degré près afi n de garantir le fonctionnement optimal de l’installation en termes de réglage technique. Si nécessaire, les câbles des sondes peuvent être rallongés à...

  • Page 17: Utilisation

    Utilisation 4.1 Affi chage et saisie L’affi cheur (1) au riche mode texte et graphique vous permet d’assurer la commande simple et presque explicite du régulateur. La diode électroluminescente (2) s’allume en vert quand un relais est activé. La diode électroluminescente (2) s’allume en rouge quand le mode «...

  • Page 18: Architecture Des Menus

    Utilisation 4.2 Architecture et structure des menus Le mode Graphique ou Aperçu ap- paraît si aucune touche n’a plus été activée depuis 2 minutes ou quand vous quittez le menu via « esc ». Une pression sur une touche en mode Graphique ou Aperçu active directe- ment le menu principal.

  • Page 19: Paramétrage

    Paramétrage 5.1 Aide à la mise en service Lors de la première mise en service du régulateur et après avoir réglé la langue et l’heure, il vous est demandé si le paramétrage du régulateur doit s’effectuer avec l’assistant de mise en service ou non.
  • Page 20 Valeurs de mesure Menu 1 6. Valeurs de mesure Le menu « 1. Val. de mesure » sert à affi cher les températures actuellement mesurées. Vous pouvez quitter le menu en ap- puyant sur la touche « esc » ou en sélectionnant «...

  • Page 21: Heures De Service

    Traitement Menu 2 7. Traitement Le menu « 2. Traitement » permet de contrôler le fonctionnement et de surveiller l’installation sur une longue durée. Vous disposez des sous- menus décrits au point 7.1-7.6. Vous pouvez quitter le menu en ap- puyant sur la touche «...

  • Page 22: Temps Menu

    Temps Menu 3 8. Temps Dans le menu „3. Temps“, vous pou- vez régler l’heure, la date et les temps de chargement. Vous pouvez quitter le menu en ap- puyant sur la touche « esc » ou en sélectionnant « Quitter les temps ».

  • Page 23: Mode Service Menu

    Modes service Menu 4 9. Modes service Au menu « 4. Modes Service », en plus du mode Automatique, vous pouvez aussi désactiver le régulateur ou le commuter en mode Manuel. Vous pouvez quitter le menu en ap- puyant sur la touche « esc » ou en sélectionnant «...
  • Page 24 Paramètres Menu 5 10. Paramètres Le menu « 5. Paramètres » permet d’effectuer les réglages de base nécessaires au fonctionnement du régulateur. Les dispositifs de sécurité à prévoir sur place ne sont en aucun cas remplacés ! Attention Vous pouvez quitter le menu en ap- puyant sur la touche «...

  • Page 25: Paramètres Menu

    Paramètres Menu 5 10. Paramètres (suite) = Température de désactivation de la sonde 2 10.3 Tmax S2 Menu 5.x Si cette valeur est dépassée au niveau de la sonde 2, le régulateur désactive la pompe ou la vanne correspondante. Quand la valeur au niveau de la sonde 2 est de nouveau inférieure et si les autres conditions sont satisfaites, le régulateur active la pompe ou la vanne.

  • Page 26: Fonction Thermostat

    Paramètres Menu 5 10. Paramètres (suite) 10.6 ΔT R2 = Différentiel de température d’activation/de désacti- Menü 5.x vation au niveau du relais R2 Si le différentiel de température ∆T R2 est dépassé au niveau des sondes de référence et si les autres conditions sont également satisfaites, le régulateur active la pompe.
  • Page 27 Paramètres Menu 5 = Mode éco pour la fonction thermostatique au niveau 10.9 Mode éco Menu 5.x de la sonde 3 Ici, on peut activer un mode éco pour la fonction thermostatique au niveau de la sonde 3. Pendant le mode éco, l’échauffement n’est réglé en cas d’une charge solaire par la sortie pour relais correspondante qu’à...

  • Page 28: Fonction Fête

    Paramètres Menu 5 10.13 Fonction Fête Par la fonction fête, l’accumulateur peut être chauffé une fois à la valeur de consigne défi nie (TconsS3 ou en cas du mode éco TminS3) indépendant du déblocage temporel. En appuyant pendant 3 secondes sur la touche « esc » dans le menu principal, la fonction fête est activée.
  • Page 29 Paramètres Menu 5 = Augmentation de la température pendant 10.17 Augmentation Menu 5.x la pause de chargement Pour le réglage exact des priorités de chargement pour les installations à plusieurs accumulateurs, c’est ici que se règle l’augmentation de tempéra- ture nécessaire du collecteur à laquelle l’interruption du chargement dans l’accumulateur secondaire est prolongé...

  • Page 30: Protection Antiblocage

    Fonctions de protection Menu 6 11. Fonctions de protection Le menu « 6. Fonctions de protection » permet d’activer et de régler diverses fonctions de protection. Les dispositifs de sécurité à prévoir sur place ne sont en aucun cas remplacés ! Attention Vous pouvez quitter le menu en ap- puyant sur la touche «...

  • Page 31: Protection Solaire

    Fonctions de protection Menu 6 11.3 Protection solaire Menu 6.3 / 6.3.1 - 6.3.5 Pour les circuits hydrauliques d’installation avec système solaire, il existe deux variantes de protection solaire V1+V2 et une fonction d’alarme avec réglages supplémentaires qui seront expliquées plus en détails par la suite. À...

  • Page 32: Refroidissem.par Retour

    Fonctions de protection Menu 6 11.4 Refroidissement par retour Menu 6.4 / 6.4.1 - 6.4.2 Dans les circuits hydrauliques d’installation avec Solaire, en cas de fonction de refroidissement par retour activée, l’énergie excessive est extraite du collecteur pour être retournée au collecteur. Ceci ne se produit que lorsque la température dans l’accumulateur est supérieure à...
  • Page 33 Fonctions de protection Menu 6 11.5 Prot. antilégionellose Menu 6.5 / 6.5.1 - 6.5.3 Si la « Fonction AL » est activée, le TDC5 offre la possibilité de chauffer l’accumulateur selon des intervalles de temps déterminés “Fréquence AL”, com- mençant au « temps de décollage AL » à une température supérieure « Tcons AL ».
  • Page 34 Fonctions spécifi ques Menu 7 12. Fonctions spécifi ques Le menu « 7. Fonctions spécifi ques » permet de régler des points fondamen- taux et des fonctions étendues. Hormis l’heure, les réglages sont strictement réservés au technicien spécialisé. Attention Vous pouvez quitter le menu en ap- puyant sur la touche «...

  • Page 35: Fonctions Spécifi Ques Menu

    Fonctions spécifi ques Menu 7 12.3 Calibrage Menu 7.3 / 7.3.1 - 7.3.3 Les écarts pour les températures affi chées occasionnés par exemple par des câbles trop longs ou des sondes non positionnées de manière optimale peuvent être corrigés après coup ici. Les réglages s’effectuent pour chaque sonde individuelle par pas de 0,5°C.

  • Page 36: Quantité De Chaleur

    Fonctions spécifi ques Menu 7 12.7 Quantité de chaleur Menu 7.7 / 7.7.1 - 7.7.5 Ce menu permet d’activer une acquisition simple de la chaleur. Il faut donner des indications complémentaires sur le produit antigel, sa concentration et le débit de l’installation . En outre, la valeur de réglage Décalage ΔT, permet de paramétrer un facteur de correction pour l’acquisition de la quantité...
  • Page 37 Fonctions spécifi ques Menu 7 12.9 Régulation de vitesse Menu 7.9 En cas d’activation de la régulation de vitesse, grâce à son électronique interne spéciale, le TDC5 permet de modifi er en fonction du processus la vitesse des pompes standard au niveau du relais R1. Seul le technicien spécialisé...
  • Page 38 Fonctions spécifi ques Menu 7 12.9 Vitesse de régulation (suite) 12.9.2 Délai de pré-refoulement Menu 7.9.2 Pendant cette période, la pompe tourne à plein régime (100%) pour garantir un démarrage en toute sécurité. C’est uniquement après expiration de ce dé- lai de pré-refoulement que la pompe tourne de manière régulée et que, selon la variante paramétrée, elle active la vitesse max.

  • Page 39: Verr. Des Menus Menu

    Verrouillage des menus Menu 8 13. Verrouillage des menus Le menu « 8. Verr. des menus » per- met de protéger le régulateur contre tout déréglage involontaire des valeurs paramétrées. Vous pouvez quitter le menu en ap- puyant sur la touche « esc » ou en sélectionnant «...

  • Page 40: Valeurs Sav Menu

    Valeurs SAV Menu 9 15. Valeurs SAV Le menu « 9. Valeurs SAV » permet, en cas d’erreur, au technicien spécia- lisé ou au fabricant à procéder p. ex. à un diagnostic à distance. Lorsque la panne survient, veuillez consigner les valeurs dans le tableau.

  • Page 41: Messages D'erreur

    Pannes 16.1 Pannes et messages d’erreur Si le régulateur détecte un dysfonc- tionnement, le voyant rouge clignote et le symbole d’avertissement s’affi che également à l’écran. Si le défaut a (diode clignote + disparu, le symbole d’avertissement se symbole d’avertissement) transforme en symbole d’information et le voyant rouge ne clignote plus.

  • Page 42: Remplacement Du Fusible

    Pannes 16.2 Remplacement du fusible Seul un technicien spécialisé est habilité à procéder à la réparation et à l’entretien. Avant de travailler sur l’appareil, couper l’alimentation électrique et la protéger contre toute remise sous tension ! Vérifi er Danger l’absence de tension ! N’utiliser que le fusible de réserve fourni ou un fusible de type identique avec les caractéristiques suivantes : T2A 250 V Danger...

  • Page 43: Remarques Utiles

    Remarques utiles Au lieu de régler le débit de l’installation à l’aide d’un limiteur de débit volumétrique, le débit s’ajuste mieux par l’intermédiaire du commutateur de niveau de la pompe et via la valeur de réglage « Vitesse max. » sur le régulateur (voir 12.9.4). Ce qui permet d’économiser de l’énergie ! Les valeurs SAV (voir 15.) comprennent tous les paramètres du régu- lateur en plus des valeurs de mesure et des états de fonctionnement ac-...
  • Page 44 Bien que ces instructions aient été rédigées avec le plus grand soin, des indica- tions erronées ou incomplètes ne sont pas exclues. Sous réserve d’erreurs et de modifi cations techniques. Votre revendeur spécialisé : Fabricant : SOREL GmbH Mikroelektronik Jahnstr. 36 D - 45549 Sprockhövel Tel. +49 (0)2339 6024 +49 (0)2339 6025 www.sorel.de info@sorel.de...
