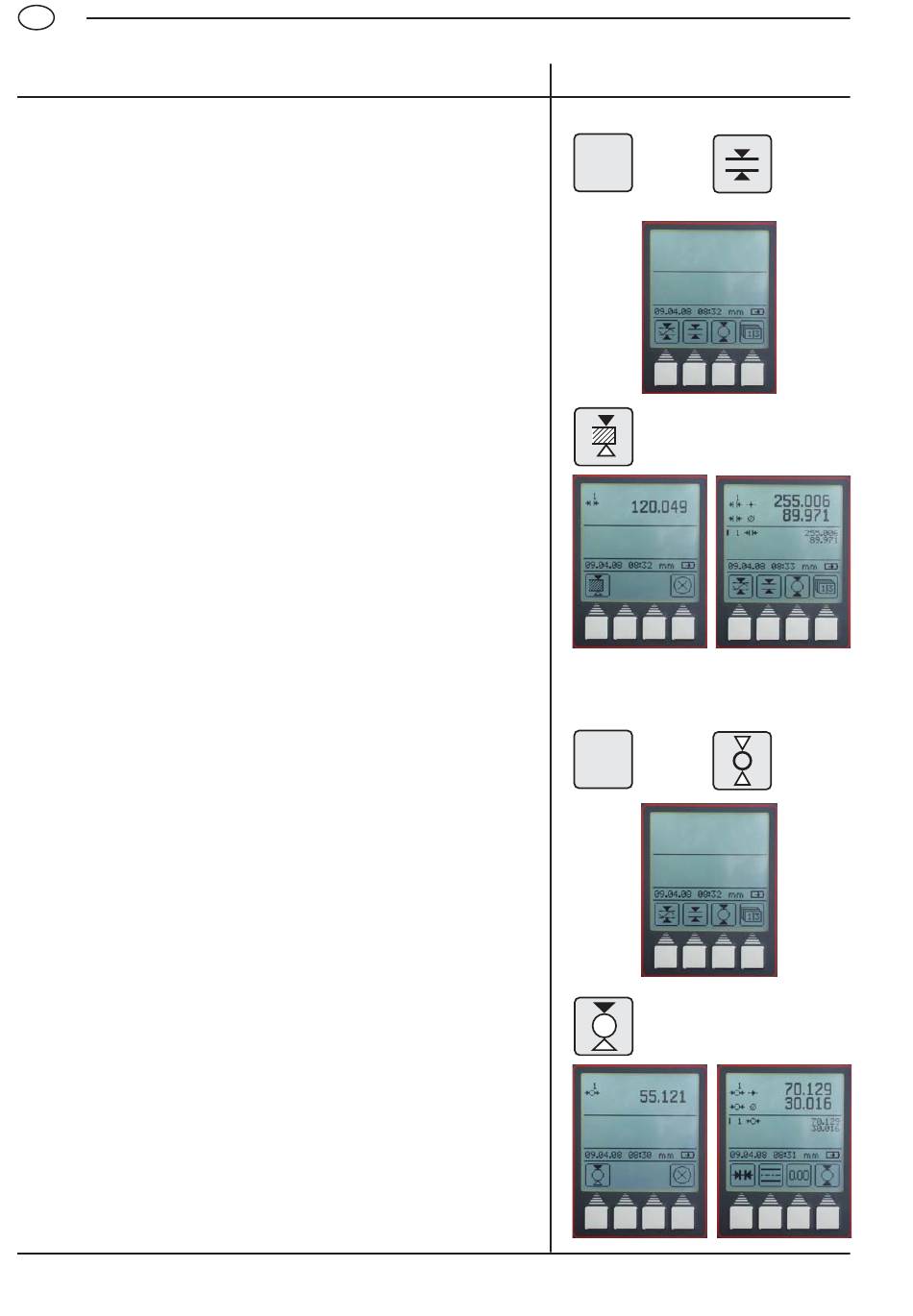

3.4.4.2 Mesure d'un épaulement
– Positionner le palpeur de mesure en dessous de l'épaulement
– Appuyer sur la touche „FCT" du clavier et sur la touche de
fonction „Mesurer un épaulement"
– Le palpeur de mesure se déplace automatiquement vers le haut et
entre en contact
– Positionner le palpeur de mesure au-dessus de l'épaulement et
appuyer sur la touche „Palpage épaulement haut"
– Le palpeur de mesure se déplace automatiquement vers le bas et
entre en contact
La largeur d'épaulement et la position de la ligne de symétrie de
l'épaulement sont affichées.
3.4.4.3

Mesure d'un arbre

– Positionner le palpeur de mesure de manière excentrée en
dessous de l'arbre
– Appuyer sur la touche „FCT" du clavier et sur la touche de
fonction „Mesurer un arbre"
– Le palpeur de mesure se déplace vers le haut et entre en contact.
– Déplacer la pièce parallèlement à la face d'appui afin de relever le
point de rebroussement (minimum), signal lors de la validation.
– Positionner le palpeur au-dessus de la pièce de manière
excentrée
– Appuyer sur la touche „Palper un arbre en haut"
– Le palpeur de mesure se déplace vers le bas et entre en contact
– Déplacer la pièce parallèlement à la face d'appui afin de relever le
point de rebroussement (maximum), signal lors de la validation.
– Le centre et le diamètre s'affichent à l'écran.
