ROBBE T Rex 250 Notice De Montage Et D'utilisation

250HT2B
Vis sans tête six pans
creux (1,5x6) x 2
Vis sans tête
(M2x2) x 1
Pivot sphérique A
Ø3,5x5,3
Veiller à ce que
les supports de
pales de rotor
arrière se
déplace aisé-
ment.
© robbe Anleitung T-Rex 250

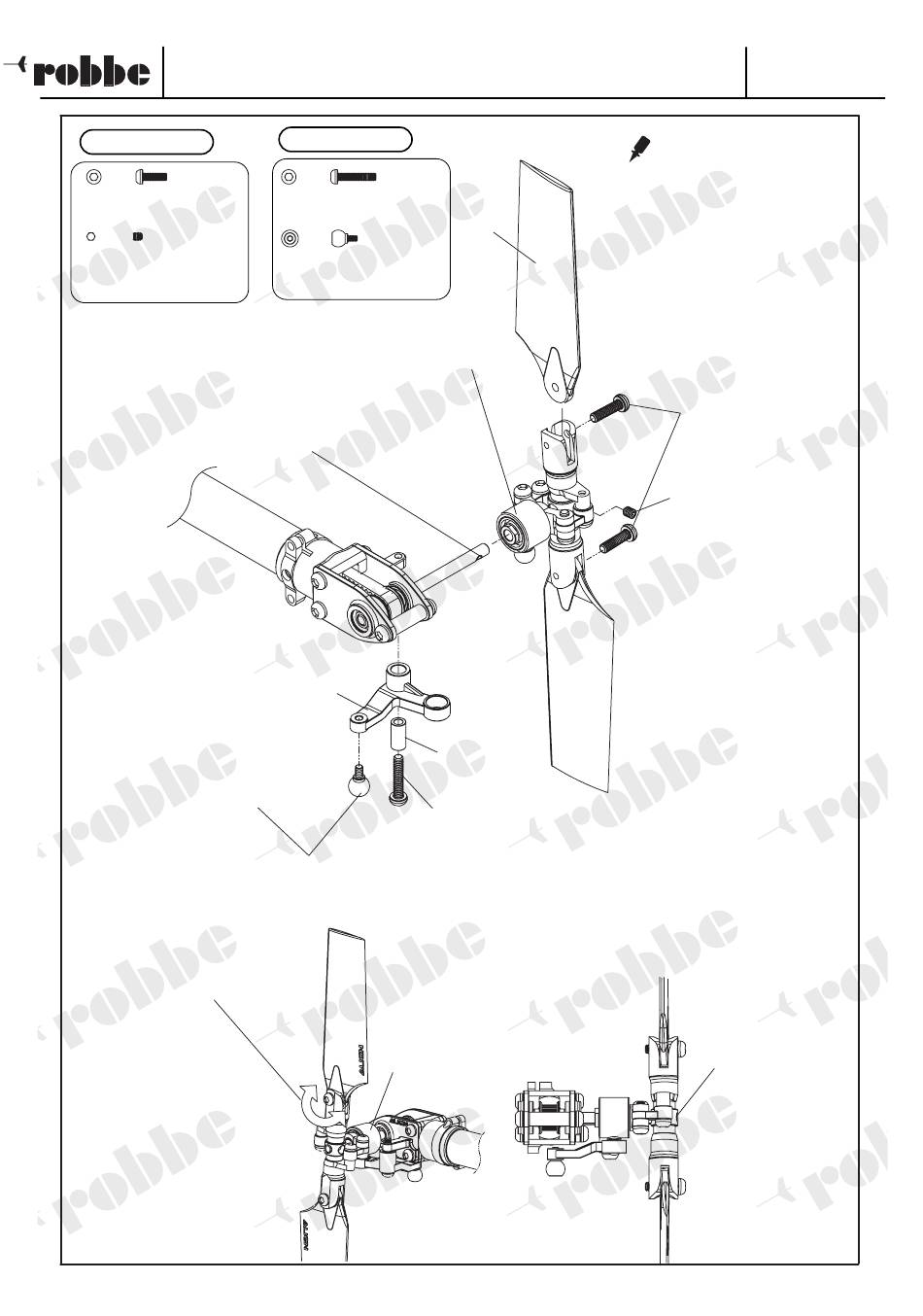

Notice de montage et d'utilisation
T Rex 250
250HT2C
Vis six pans creux
(1,5 x8) x 1
Pivot sphérique A
(Ø3,5x5,3) x 1
Pré-assemblé
Concavité pour vis
sans tête M2x2
Palonnier de
commande
Bloquer le pivot sphérique avec
une goutte de produit CA
Pré-assemblé
Pale de rotor
arrière
Manchon
Vis six pans creux
1,5x8
17
Appliquer du produit
T 43 à cet endroit
Vis six pans creux
1,5x6
Vis sans tête
M2x2
Veiller à ce que
le débattement
soit suffisant
bilatéralement
pour les pales
du rotor arriére.
Le palonnier de
commande doit
se trouver paral-
lèle par rapport
à l'arbre du
rotor arrière.
