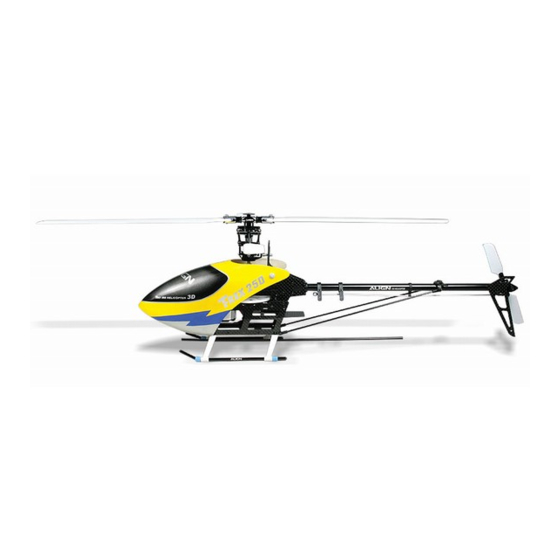

ROBBE T Rex 250 Notice De Montage Et D'utilisation

Pour l'assemblage du châssis, observez les points suivants.
Ne pas serrer les vis du châssis pour l'instant.
Engager l'arbre der rotor principal et contrôler sa souplesse de rotation.
Disposer le châssis sur un chantier plan. Contrôler la perpendicularité.
Le châssis doit se trouver en appui de toute sa surface sur la plaque de
fond.
Serrer les vis du châssis de manière homogène.
250HB1B
Vis autotaraudeuse six
pans creux (Ø1,5x3) x 4
Vis sans tête six pans
creux (1,5x3) x 6
250HB1A
Butée d'écartement
(Alu, Ø1,5xø3x6) x 2
Vis six pans
creux 1,5x4
Montant latéral du bas en
plastique renforcé fibre
de carbone
Vis autotaraudeuse six
pans creux Ø1,5x3
© robbe Anleitung T-Rex 250
Notice de montage et d'utilisation
T Rex 250
250HT1A
Vis autotaraudeuse six
pans creux (Ø1,5x4) x 2
Vis six pans creux
(1,5x 10) x 2
Vis six pans
creux 1,5x4
Support-moteur
Moteur
Vis autotaraudeuse six
pans creux Ø1,5x4
Base plane
250HZ2
Vis six pans creux
(M2,5x5) x 2
Vis six pans creux
M2,5x5
Vis six pans creux
1,5x10
12
Arbre du rotor prin-
cipal
Éléments du châssis
Presser de manière
homogène
Châssis
Appliquer du produit
T 43 à cet endroit
Vis six pans
creux 1,5x10
Butée d'
écartement
(aluminium)
Support du
gyroscope
Plaque de fond
