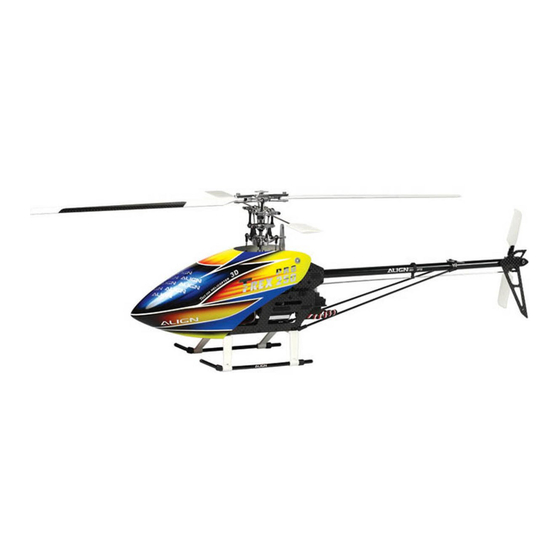

für Modelle aus der Align T-REX RTF Serie
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein Produkt unseres Hauses entschieden haben und das uns damit entgegengebrachte Vertrauen.
Die vorliegende Anleitung ist eine Zusammenfassung aller relevanten Sicherheitshinweise inklusive der wichtigsten
Montagehinweise aller T-REX Helis. Sollte sich in dem Montagesatz Ihres T-REX keine typenspezifische Montageanleitung
befinden, können Sie diese per E-Mail unter align-manual@robbe.com anfordern.
Bitte geben Sie unbedingt die Seriennummer und die Artikelnummer in Ihrer E-Mail an, da eine Bearbeitung sonst nicht
möglich ist.
Mit freundlichen Grüßen
Ihr robbe Modellsport Team
Vor der Inbetriebnahme von Align Modellen auch die Anleitungen der jeweiligen Fernsteuerung, des Ladegeräts
und allen anderen Einzelkomponenten sowie alle Sicherheitshinweise beachten.
Achtung, Verletzungsgefahr:
Halten Sie bitte immer einen ausreichenden Sicherheitsabstand zu Ihrem Modellhelikopter (auch zu kleinen
Koaxial- oder Singlerotor-Modellen). Überfliegen Sie niemals Zuschauer, andere Piloten oder sich selbst. Führen
Sie Flugfiguren immer in vom Piloten oder Zuschauern abgewandter Richtung aus. Bitte beachten Sie, dass gerade
kunstflugtaugliche Modellhelikopter enormen Belastungen im Flug ausgesetzt sind und das auch hochwertigste
Fernsteuerungskomponenten eine Störung aufweisen können. Gerade der Betrieb dieser Modelle erfordert ein
hohes Maß an Verantwortungsbewusstsein und größtmögliche Sicherheitsvorkehrungen für Pilot und Zuschauer.
Konformitätserklärung
Hiermit erklärt die robbe Modellsport GmbH & Co. KG, dass sich dieses Gerät in Übereinstimmung mit den grundle-
genden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original-
Konformitätserklärung finden Sie im Internet unter www.robbe.com, bei der jeweiligen Gerätebeschreibung durch Aufruf
des Logo-Buttons „Konformitätserklärung".
Altgeräteensorgung
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll
getrennt, entsorgt werden müssen. Entsorgen Sie das Gerät bei Ihrer örtlichen, kommunalen Sammelstelle oder
Recycling-Zentrum. Dies gilt für alle Länder der Europäischen Union sowie in anderen Europäischen Ländern mit sepa-
ratem Sammelsystem.
Lesen Sie vor dem Betrieb Ihres Modells unbedingt die Sicherheitshinweise genau durch. Halten Sie sich stets an die in
den Anleitungen empfohlenen Vorgehensweisen und Einstellungen.
Sicherheitshinweise
•
Ferngesteuerte Modelle sind kein Spielzeug im üblichen Sinne und dürfen von Jugendlichen unter 14 Jahren nur unter Auf-
sicht von Erwachsenen eingesetzt und betrieben werden.
•
Ihr Bau und Betrieb erfordert technisches Verständnis, handwerkliche Sorgfalt und sicherheitsbewusstes Verhalten. Fehler
oder Nachlässigkeiten beim Bau, Fliegen oder Fahren können erhebliche Sach- oder Personenschäden zur Folge haben.
•
Da Hersteller und Verkäufer keinen Einfluss auf den ordnungsgemäßen Bau und Betrieb der Modelle haben, wird ausdrücklich
auf diese Gefahren hingewiesen und jegliche Haftung ausgeschlossen.
•
Rotoren bei Hubschraubern und generell alle sich bewegenden Teile stellen eine ständige Verletzungsgefahr dar.
Vermeiden Sie unbedingt eine Berührung solcher Teile.
•
Beachten Sie, dass Motoren, Regler und Auspuffanlagen im Betrieb hohe Temperaturen erreichen können. Vermeiden
Sie unbedingt eine Berührung solcher Teile.
•
Bei Elektromotoren mit angeschlossenem Antriebsakku niemals im Gefährdungsbereich von rotierenden Teilen-
aufhalten. Achten Sie ebenfalls darauf, dass keine sonstigen Gegenstände mit sich drehenden Teilen in Berührung
kommen! Beachten Sie die Hinweise der Akkuhersteller. Über- oder Falschladungen können zur Explosion der Akkus
führen. Achten Sie auf richtige Polung.
