5 Installation

4.4

Montage du produit

230 V~
230 V~
MA1
MA2
UV1
PE N
L
PE N
L
PE N
L
PE N
L
PE N Auf Zu
1.

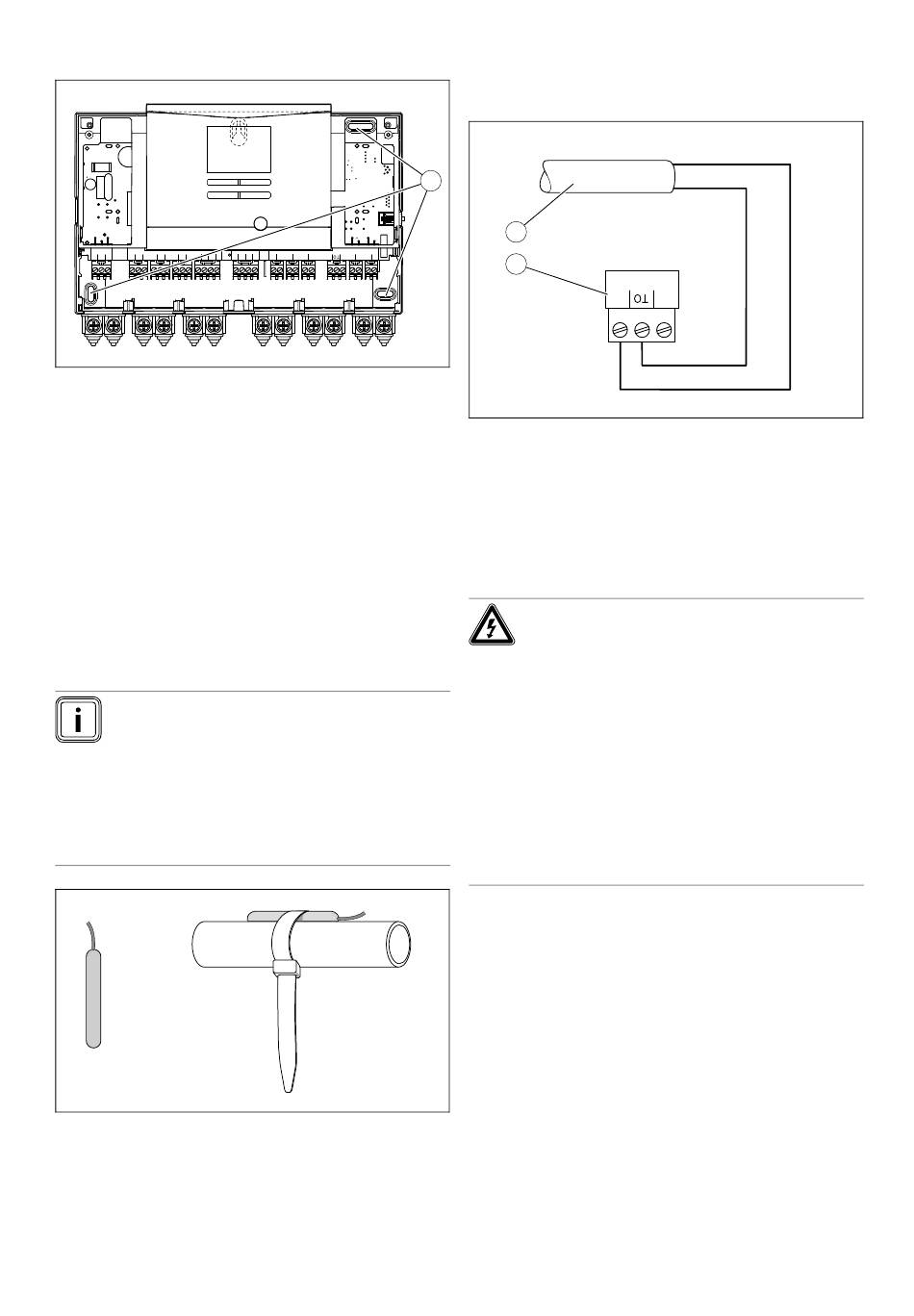

Fixez l'appareil au mur à l'aide des accessoires de
montage fournis. Utilisez pour cela les points de fixa-
tion (1).
2.
Raccordez le produit. (→ page 19)
4.5
Fermeture du boîtier
1.
Placez la partie supérieure du couvercle du boîtier dans
la charnière.
2.
Rabattez le couvercle du boîtier vers le bas.
3.
Vissez la vis qui se trouve en bas du boîtier à fond.
5
Installation
5.1
Montage de la sonde standard VR 10
Remarque
La VR 10 peut faire office de sonde de tempéra-
ture de stockage (par ex. capteur de température
immergé dans une douille d'immersion), de sonde
de température de départ (par ex. dans une bou-
teille casse-pression) ou de sonde de contact.
Nous préconisons d'isoler le tube qui porte la
sonde, afin d'optimiser la détection de la tempé-
rature.
Si la VR 10 fait office de sonde de contact, fixez-la VR 10
sur un tube de retour/de départ avec le collier de serrage
fourni.
18
ZH
Bus
VF1
SP1
DCF/AF
ME
EVU
PE N 1
2
+ -
2 1
2 1
AF
DCF
2 1
2 1
Notice d'installation Module de commande de pompe à chaleur 0020291575_00
5.2
Montage de la sonde de température
extérieure
Montage de la sonde de température extérieure
1
1
2
1
Câble de raccordement
à la sonde de tempéra-
ture extérieure VRC 693
Montez la sonde de température extérieure conformé-
ment à la notice de montage fournie.
5.3
Opérations préalables à l'installation
électrique
Danger !
Danger de mort en cas d'électrocution dû
à un raccordement électrique non effectué
dans les règles de l'art !
Le raccordement électrique doit être effec-
tué dans les règles de l'art, sous peine d'alté-
rer la sécurité de fonctionnement de l'appareil
et d'occasionner des blessures et des dom-
mages matériels.
Vous n'êtes habilité à procéder à l'installa-
tion électrique qu'à condition d'être un ins-
tallateur dûment formé et qualifié pour ce
travail.
1.
Respectez les directives techniques de raccordement
au réseau basse tension du fournisseur d'énergie.
2.
Si le gestionnaire du réseau de distribution électrique
local prescrit l'utilisation d'un signal de verrouillage du
fournisseur d'énergie pour la commande de la pompe
à chaleur (délestage), montez un contacteur conforme
aux spécifications du gestionnaire du réseau.
3.
Renseignez-vous pour savoir si l'alimentation élec-
trique du produit provient d'un compteur simple tarif
d'un compteur double tarif.
4.
Vous devez procéder à un raccordement fixe et installer
un séparateur avec un intervalle de coupure d'au moins
3 mm.
5.
Tenez compte de la section du câble de raccordement
jusqu'au boîtier de distribution.
6.
Si le câble de raccordement au secteur de ce produit
est endommagé, il doit être remplacé par le fabricant,
DCF/AF
AF
DCF
2
Connecteur de raccor-
dement de l'appareil
