THERMASGARD
Kalibrierfähiger Raumtemperaturmessumformer THERMASGARD
Ausgang, wahlweise mit ⁄ ohne Display zur Anzeige der Ist-Temperatur, in formschönen
Gehäuse aus Kunststoff, mit Schnappdeckel, Unterteil mit 4-Lochbefestigung, für Montage
auf senkrecht oder waagerecht installierten UP-Dosen, mit Sollbruchstelle für Aufputz-
anschluss oder in Gehäuse aus Edelstahl (Ober- und Unterteil sind aus Edelstahl, der Deckel
ist geschraubt), vandalen sichere Ausführung z. B. für Schulen, Kasernen und öffentliche
Gebäude. Der Raumtemperatur transmitter ⁄ Wohnraumtemperaturfühler dient zur
Erfassung ⁄ Anzeige der Temperatur in geschlossenen, trockenen Räumen, in Wohnungen,
Büros, Supermärkten und Geschäftsräumen.
TECHNISCHE DATEN
Spannungsversorgung:
Leistungsaufnahme:
Sensor:
Messbereiche:
Ausgang:
Umgebungstemperatur:
Schaltungsart:
Prozessanschluss:
Gehäuse:
Abmaße Gehäuse:
elektrischer Anschluss:
Montage:
zulässige Luftfeuchte:
Schutzklasse:
Schutzart:
Normen:
Optional:
THERMASGARD
®
RTM 1 – Raumtemperaturmessumformer
Typ ⁄ WG01
RTM1 - U
R T M1- U
R T M1- U _ D I S P L AY
R T M1- U E
RTM1 - I
R T M1- I
R T M1- I _ D I S P L AY
R T M1- I E
Aufpreis:
RTM
24 V AC ⁄ DC ± 10 % bei Ausgang 0 - 10 V
15 - 36 V DC bei Ausgang 4...20 mA (bürdenabhängig)
< 1,0 VA ⁄ 24 V DC
< 2,2 VA ⁄ 24 V AC
Pt1000, DIN EN 60751, Klasse B
Mehrbereichsumschaltung
mit 8 umschaltbaren Messbereichen
siehe Tabelle (andere Messbereiche optional)
Arbeitsbereich –30...+70 °C
mit manueller Nullpunktkorrektur (± 10 K)
0 - 10 V oder 4...20 mA
Messumformer –30...+70 °C
2- oder 3-Leiteranschluss
mittels Schrauben
Kunststoff, Werkstoff ABS, Farbe Reinweiß (ähnlich RAL 9010),
(optional aus Edelstahl)
85 x 85 x 27 mm (Baldur 1)
75 x 75 x 25 mm (Edelstahl)
0,14 - 1,5 mm², über Schraubklemmen
Wandmontage oder auf UP-Dose, Ø 55 mm, Unterteil mit 4-Loch,
für Befestigung auf senkrecht oder waagerecht installierten UP-Dosen für Kabeleinführung hinten,
mit Sollbruchstelle für Kabeleinführung oben ⁄ unten bei AP
< 95 % r. H., nicht kondensierende Luft
III (nach EN 60 730)
IP 30 (nach EN 60 529)
CE-Konformität, elektromagnetische Verträglichkeit
nach EN 61326, nach EMV-Richtlinie 2004 ⁄ 108 ⁄ EC
Display mit Beleuchtung, zweizeilig, Ausschnitt ca. 36 x15 mm (B x H),
zur Anzeige der Ist -Temperatur und der Eigendiagnostik
(Fühlerbruch, Fühlerkurzschluss)
Sensor
Ausgang
Pt1000
0 - 10 V
Pt1000
0 - 10 V
Pt1000
0 - 10 V
Pt1000
4...20 mA
Pt1000
4...20 mA
Pt1000
4...20 mA
andere Messbereiche optional
®
RTM 1 mit stetigem
Ausstattung
–
Display
Edelstahlgehäuse
–
Display
Edelstahlgehäuse

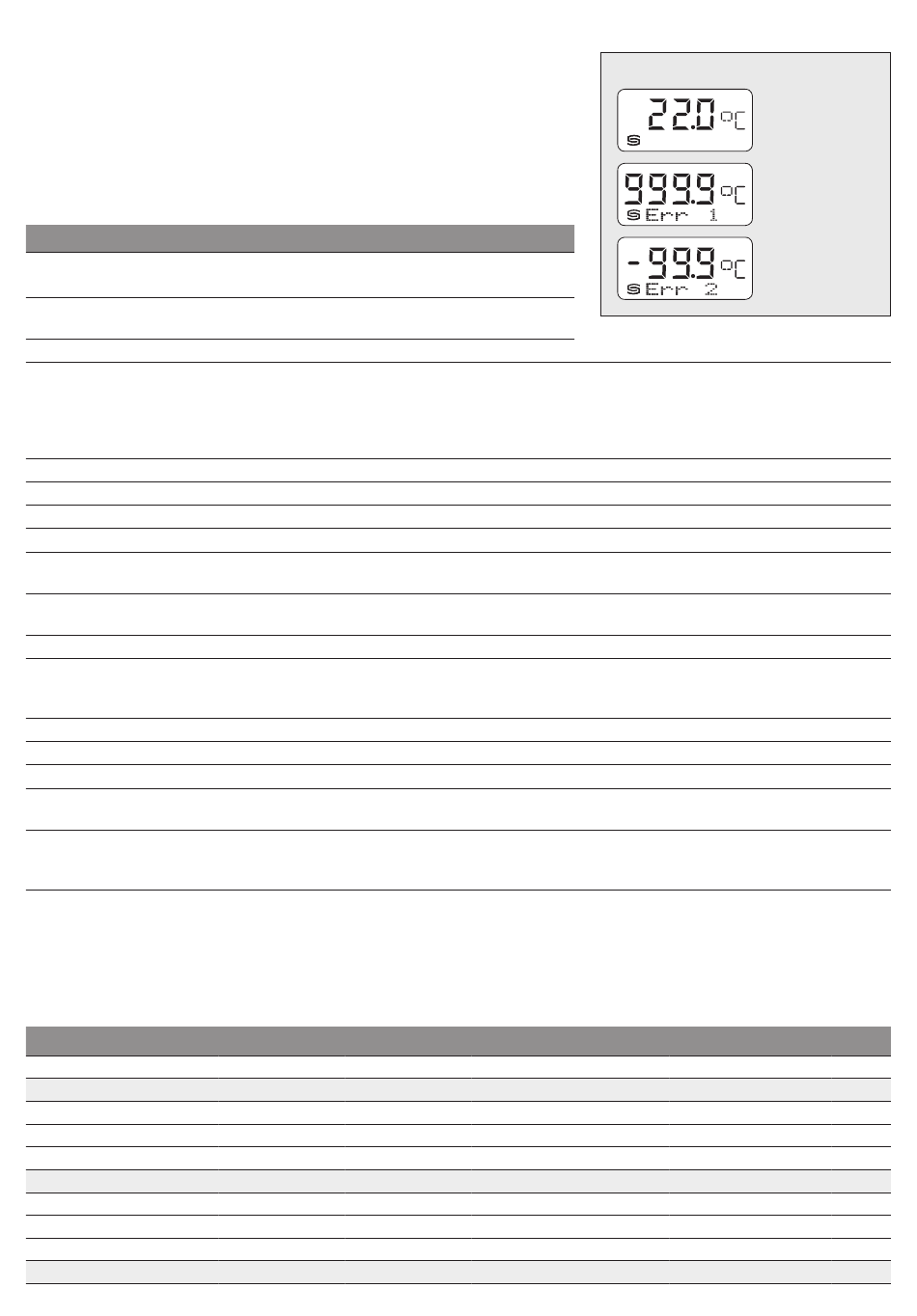

Anzeige Display
Standard
Fühlerbruch
Fühlerkurzschluss
Display
Art.-Nr.
IP 30, U - Variante
1101-41A1-0000-200
■
1101-41A1-2000-200
1101- 4151- 0000-200
IP 30, I - Variante
1101-41A2-0000-200
■
1101-41A2-2000-200
1101- 4152- 0000-200
Rev. 2016 - V20 DE
