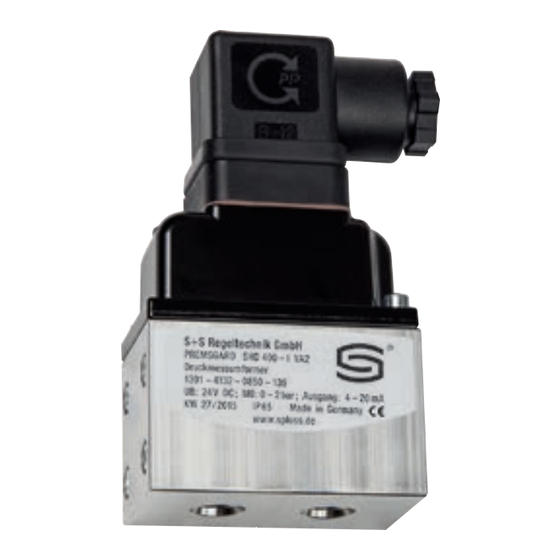

SHD 400
PREMASGARD
®
D
Bedienungs- und Montageanleitung
Druckmessumformer, incl. DIN-Steckverbinder,
mit aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Pressure measuring transducers, incl. DIN plug-in connectors,
with active output
F
Notice d'instruction
Convertisseur de pression, y compris connecteur DIN,
avec sortie active
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный,
вкл. DIN-разъем,
с активным выходом
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
SHD 400
CARTONS
ET EMBALLAGE
PAPIER À TRIER
