Branchement d'un armoire batteries externes modulaires au Trimod MCS 40
Le branchement d'un Trimod MCS BATTERY MODULAIRE 4KB-5KB au Trimod MCS 40 doit être effectué en utilisant les
deux câbles multipolaires fournis avec l'armoire batteries.
ATTENTION
Le tableau 8 du chapitre 13 fournit les indications relatives au dimensionnement des câbles pour le branchement de l'AES
au premier armoire de batteries externes dans le cas où le câble multipolaire fourni ne serait pas utilisé.
La longueur du câble de branchement entre l'appareillage et le premier armoire de batteries externes ne doit pas dé-
passer 3 mètres. En cas de configurations comprenant plus de une armoire de batteries externes, il est recommandé de
réaliser un tableau de distribution des batteries comme indiqué dans le présent chapitre (voir « Branchement de une ou
de plusieurs armoires de batteries externes aux Trimod MCS »).

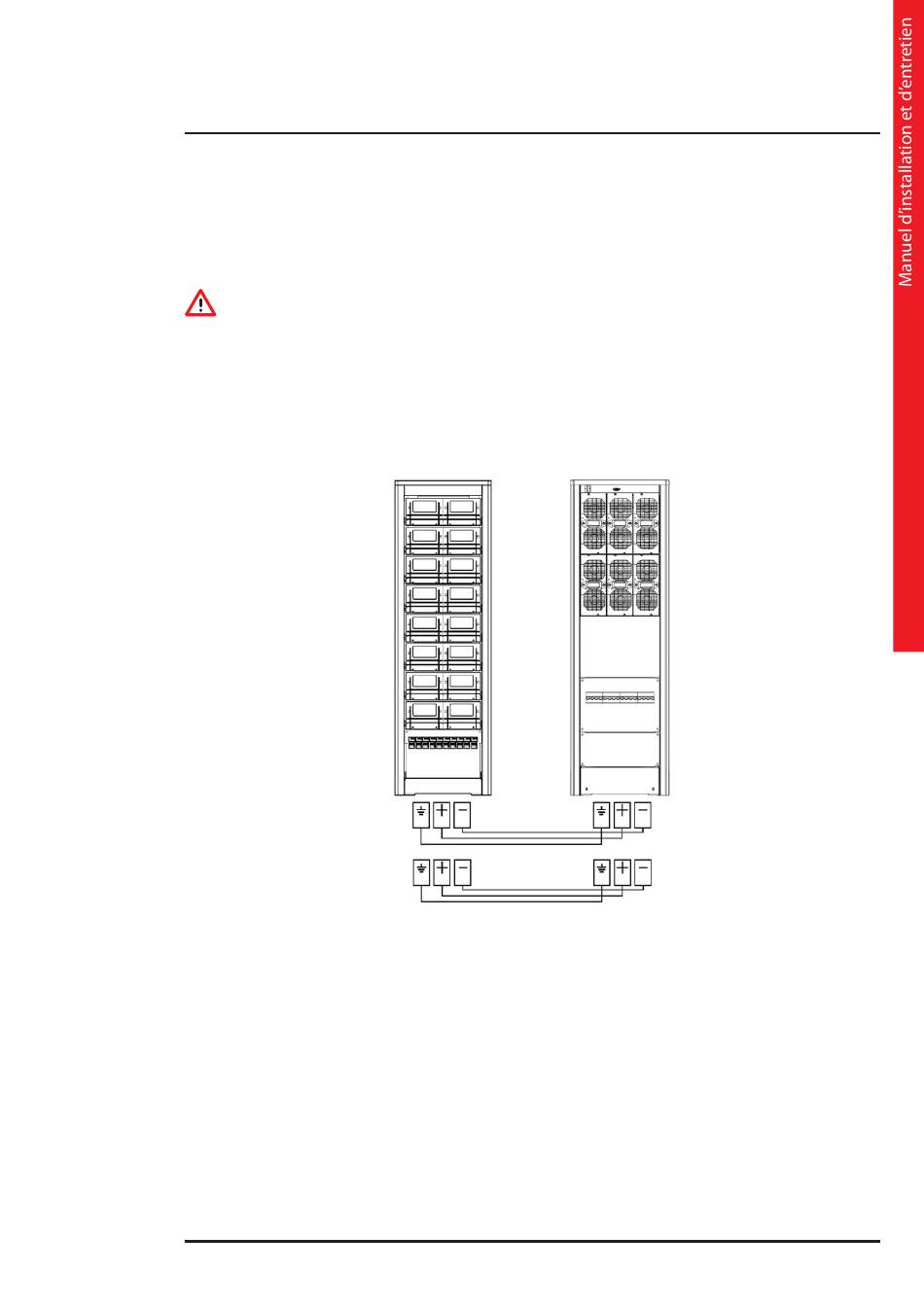

Le branchement doit être effectué dans le respect du schéma et des passages indiqués ci-après :
1. S'assurer que tous les sectionneurs porte-fusibles de batterie sont ouverts.
2. Dévisser les vis de fixation du panneau qui permet d'accéder aux borniers de l'armoire de batteries externes.
3. En utilisant les deux câbles multipolaires fournis à cet effet avec l'armoire batteries externes, brancher, au moyen des
câbles de terre (jaune-vert), l'AES et l'armoire batteries externes installé.
4. Au moyen des câbles multipolaires utilisés au point précédent, brancher les bornes positives et négatives de l'appareil-
lage à celles de l'armoire batteries externes installé.
5. Fermer le panneau et visser les vis.
