5. Installation

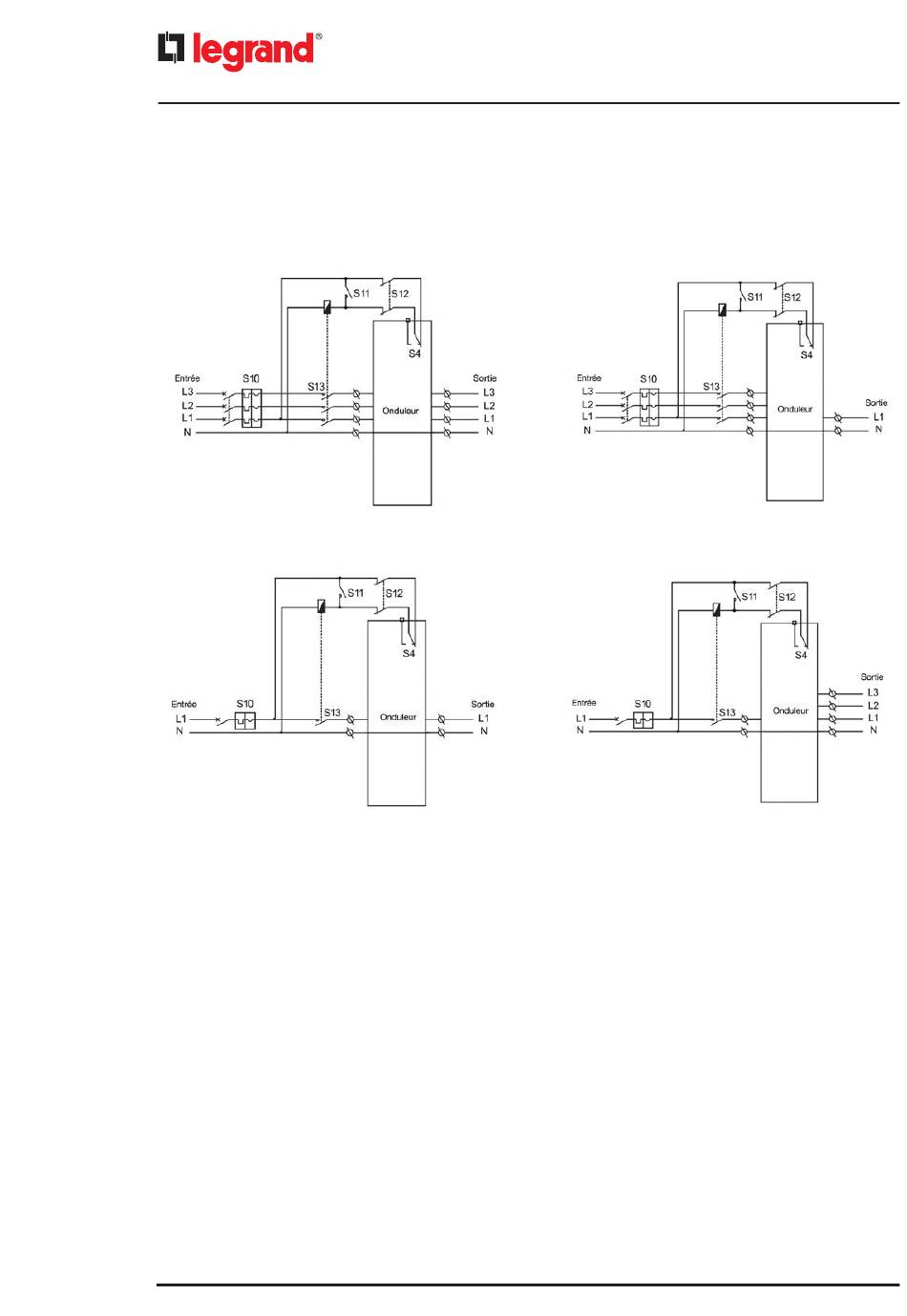

Système de distribution TN-C et schémas de branchement du circuit de protection de backfeed avec ligne de
bypass commune avec l'entrée de secteur
S10 :
S11 :
S12 :
26
Configuration Triphasé/Triphasé
Configuration Monophasé/Monophasé
interrupteurs magnétothermiques - différentiels prescrits pour la ligne d'entrée et la ligne de Entrée S13 :
télérupteur d'ouverture de la ligne d'entrée de secteur
sectionneur en parallèle avec la bobine du télérupteur S13
sectionneur bipolaire en série sur la ligne vers le connecteur EC9 de la carte d'interface contacts S4:
contact auxiliaire de backfeed
Configuration Triphasé/Monophasé
Configuration Monophasé/Triphasé
