KAPITEL 2 - AUFSTELLUNG
In diesem Kapitel werden alle, zur
richtigen Montage der Maschine
notwendigen, Hinweise gegeben.

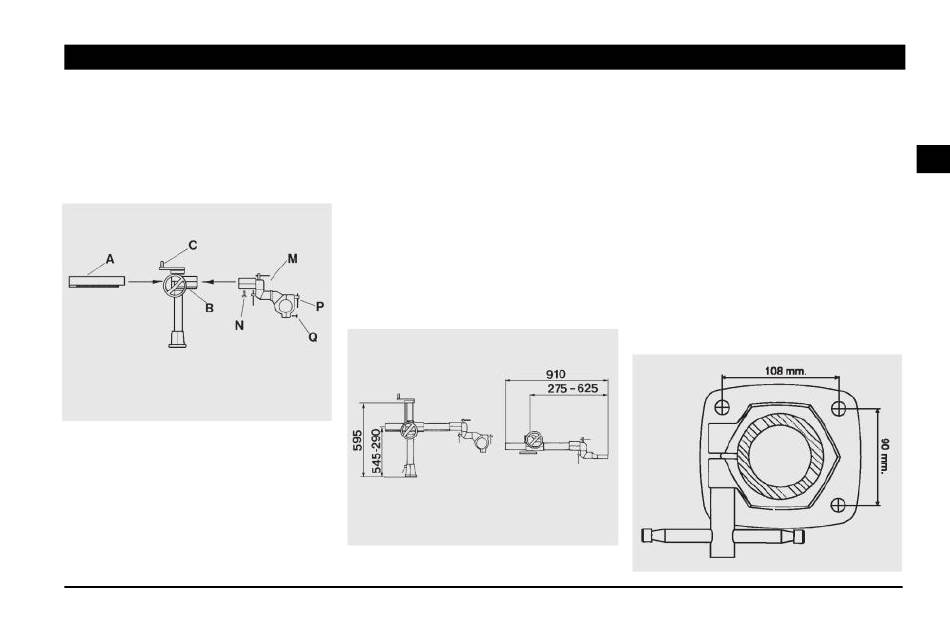

2 - 1 M O N T A G E
KREUZSUPPORTS
1) In den Kreuzträger (B) das
waagerechte Rohr mit Zahnstange (A)
einführen.
2) Die Gelenkeinheit mit Schelle (M)
am Rohrende bis zum Anschlag (A)
anbringen und Befestigungsschraube
(N) festziehen.
3) Kugeldrehknopf (C) am Einstellrad
zur Höheneinstellung befestigen.
2-2 ANBRINGUNG UND BEFESTI-
D E S GUNG DES SUPPORTS AN DER
ARBEITSTISCH
Bevor Sie den Träger befestigen,
sollten Sie die Ausmaße der montier-
ten Maschine berücksichtigen, die in
der Abbildung auf Abb.6 dargestellt
sind.
Abb.5
Es muß der
notwendige Platzbedarf berücksichtigt
werden, der je nach Einsatz des
Vorschubgerätes unterschiedlich groß
sein kann, damit Sie die beste
Einbaustellung auswählen können.
In Kapitel 3 werden verschiedene
Anwendungen und Beispiele für die
o p t i m a l e P l a t z i e r u n g
Schleppgeräts beschrieben.
Achten Sie für den Achsabstand
zwischen den
Arbeitstisch auf die Abb.7.
K
Abb.6
zur Bearbeitung
DE
d e s
Bohrungen am
Abb.7
