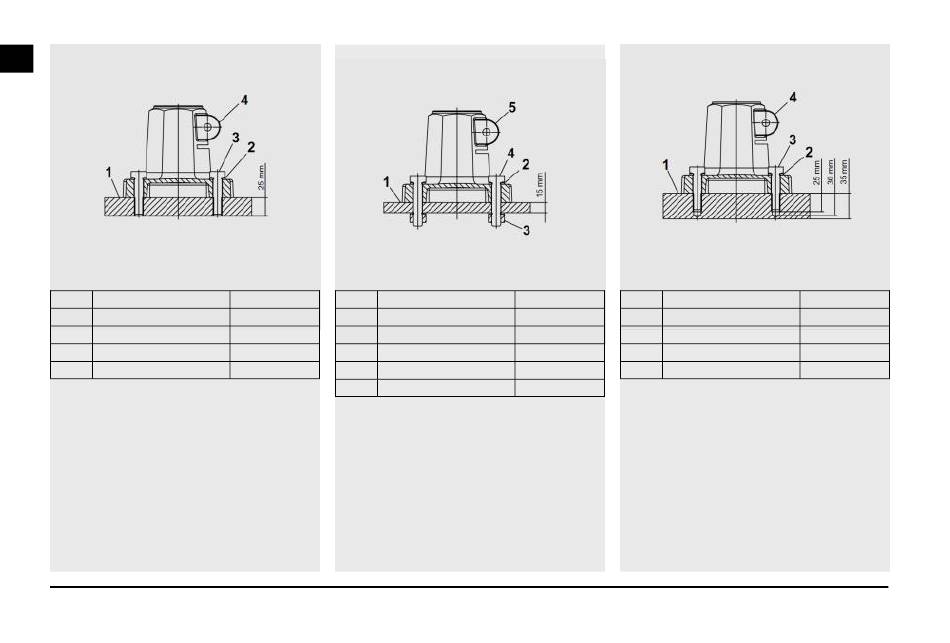

SOLUZIONE A
(Piastra Sp.25 mm con fori filettati passanti)
POS. DENOMINAZIONE
1 Piastra Sp. 25 mm
Rondella piana Ø12 mm
2
3 Vite TE M12x50
4 Base
14
SOLUZIONE B
(Piastra Sp.15 mm con fori passanti)
Fig.8
QUANTITA'
POS. DENOMINAZIONE
1 1 Piastra Sp. 15 mm
Rondella piana Ø12 mm
4 2
4 3 Dado M12
1 4 Vite TE M12x60
5 Base
SOLUZIONE C
(Piastra Sp.35 mm con fori ciechi)
Fig.9
QUANTITA'
POS. DENOMINAZIONE
1 1 Piastra Sp. 35 mm
Rondella piana Ø12 mm
8 2
4 3 Vite TE M12x50
4 4 Base
1
Fig.10
QUANTITA'
1
4
4
1
