KAPITEL 2 - INSTALLATION
I dette kapitel er indeholdt alle
nødvendige anvisninger for en korrekt
montering af maskinen.

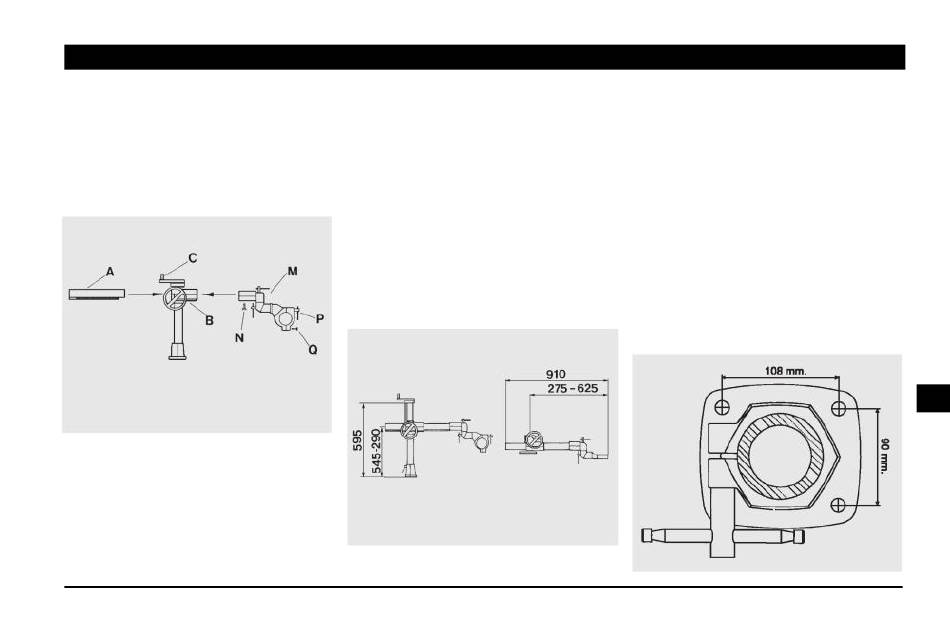

2 - 1 M O N T E R I N G
KRYDSHOLDEREN
1) Sæt det vandrette rør med
tandstang (A) i krydsholderen (B)
2) Monter den leddelte enhed med
manchet (M) på rørets ende (A), og
stram fastgørelsesskruerne (N).
3) Sæt kuglegrebet (C) i styrehjulet,
der regulerer løftningen.
PLACERING
2-2
RE L SE AF HO L DE RE N
A F
ARBEJDSBÆNKEN
Før maskinen fastgøres, er det
formålstjenligt at tage højde for den
monterede maskines pladskrav, der er
vist på figuren på Fig.6.
Fig.5
Der skal tages højde for nødvendig
plads til forarbejdning, som varierer
afhængigt af den type anvendelse,
fremdriftsmaskinen er beregnet til, så
OG FASTGØ-
den position, holderens sokkel skal
P Å
anbringes i, kan beregnes bedst
muligt.
I kapitel 3 forklares en række
anvendelser og eksempler på optimal
modstand.
For så vidt angår interaksen mellem
hullerne i prøvebænken, skal De være
opmærksom på Fig. 7.
K
Fig.6
DA
Fig.7
