MODES DE FONCTIONNEMENT

L'unité d'alimentation sans coupure Nfinity a été conçue pour fonctionner comme un véritable système en
ligne dans les modes suivants :

Mode normal

Les circuits de correction du facteur de puissance du
module d'alimentation électrique dérivent la
puissance des secteurs de courant alternatif et
fournit une alimentation régulée en courant continu
au convertisseur. Ce dernier achemine une
alimentation en courant alternatif précise vers le
matériel relié. Le chargeur de batterie maintient une
charge en tampon sur la batterie.
Mode de réserve
Lorsque les secteurs de courant alternatif sont en
panne, le matériel relié est alimenté par le
convertisseur qui obtient sa puissance des
modules de batteries. La charge connectée n'est
pas interrompue pendant la panne ou le
rétablissement de la source des secteurs de
courant alternatif.
Mode de rétablissement
automatique
Après une panne et une décharge complète de la
batterie, et dès que les secteurs de courant
alternatif sont rétablis, l'unité d'alimentation sans
coupure redémarre automatiquement et
recommence à alimenter le matériel relié. Cette
caractéristique est activée en usine, mais elle peut
être désactivée par l'utilisateur. Ce dernier peut

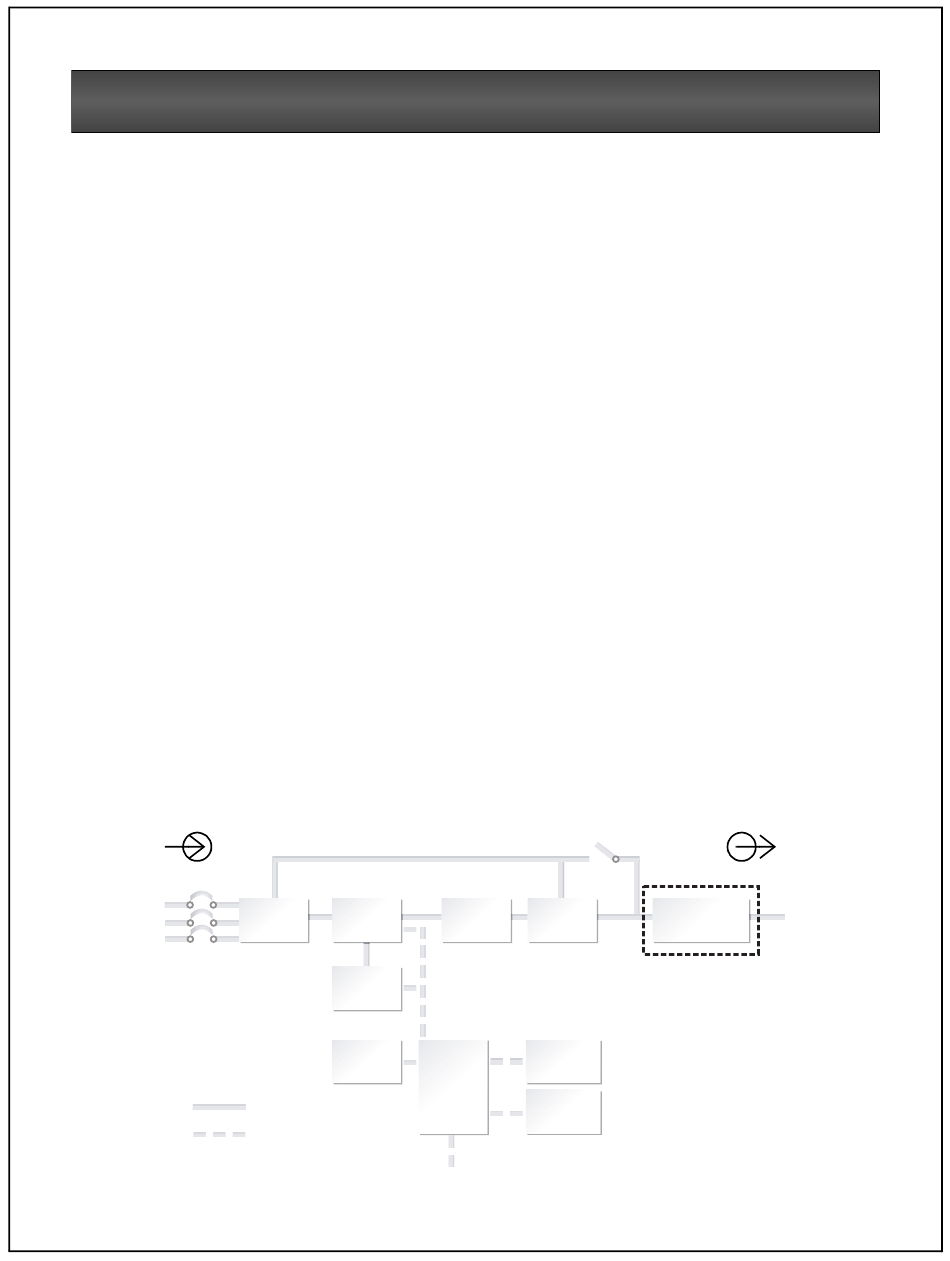

ENTRÉE
Filtre anti-per-
turbation
électroma-
MODULES
D'ALIMENTA-
TION ÉLEC-
TRIQUE
gnétique
MODULES
DE
BATTERIES
INTERFACE
UTILISATEUR
INTERFACE
CONTRÔLE
ALIMENTATION
CONTRÔLE
COMMUNICATIONS
également programmer les deux réglages de
retard de reprise automatique suivants :
1. niveau de capacité de la batterie (%),
2. minuterie de compte à rebours.

Mode de recharge

Une fois les secteurs de courant alternatif rétablis,
l'unité recharge automatiquement les modules de
batteries.
Mode de dérivation
La dérivation propose une autre voie de circulation
de la puissance vers le matériel relié et fonctionne
comme suit :
• Automatique
En cas de dérangement interne ou d'excès de
la capacité de surcharge du convertisseur,
l'unité d'alimentation sans coupure transfert
automatiquement le matériel relié du
convertisseur à la source de dérivation.
• Manuelle
Si l'unité d'alimentation sans coupure doit être
mise hors service pour une période d'entretien
ou de réparation limitée, l'activation manuelle
de la dérivation transfert immédiatement le
matériel du convertisseur à la source de
dérivation.
DÉRIVATION
MANUELLE
Filtre anti-per-
CONTACTEUR
turbation
DE SORTIE ET
électroma-
DE
gnétique
DÉRIVATION
MODULE
DE
CONTRÔLE
DU SYSTÈME
DE
MODULE
DE
CONTRÔLE
DU SYSTÈME
6
SORTIE
TRANSFORMA-
TEUR
DE SORTIE
220 V - standard
230/240 V - facultatif
