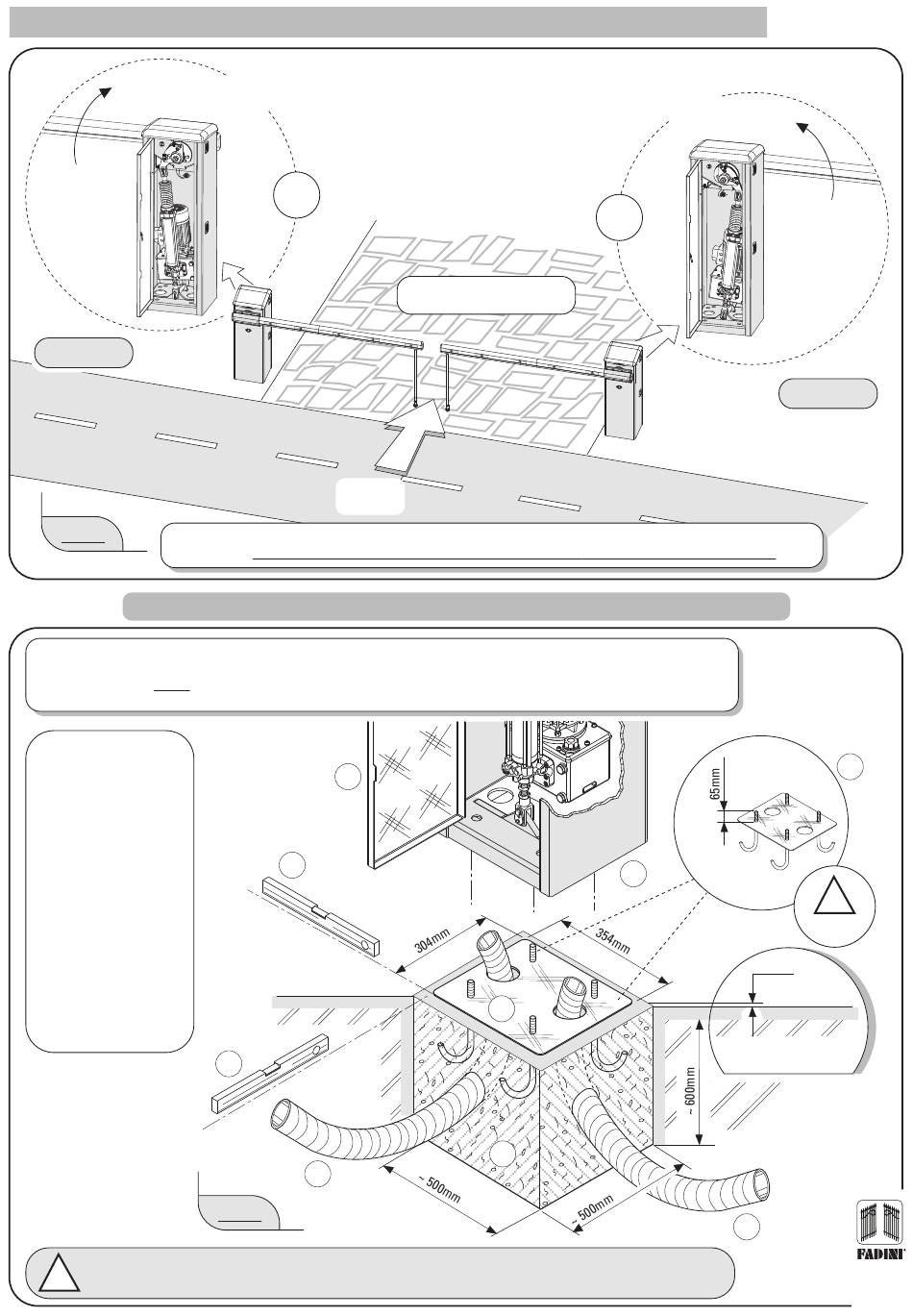

RECONNAISSANCE DE L'EQUIPEMENT BAYT 980 DROITE ET GAUCHE
Bayt 980
- vue interne
Gauche
FIG. 2
La barrière routière Bayt 980 se distingue dans les versions Droite et Gauche, en fonction de la manière dont on l'observe de l'extérieur
de l'installation: dans tous les cas la poussée d'ouverture du vérin hydraulique doit toujours lever la lisse de mouvement (Fig. 2).
Comme première opération il est nécessaire de fixer au sol avec du ciment la Plaque d'ancrage sur un terrain bien nivelé, après y
avoir coulé du ciment, en faisant attention à ce que le côté le plus long corresponde au côté de la portière; il est ensuite nécessaire
de poser un ou deux tuyaux de 50 mm de diamètre pour permettre le passage successif des câbles électriques (alimentation
électrique de l'installation et accessoires de commande et de sécurité), comme cela est illustré dans la figure 3.
1.
Portière du fût
2.
Fût Bayt 980
3.
Plaque d'ancrage
installée
4.
Tuyaux destinés aux
câbles d'une éventuelle
autre barrière Bayt 980
ou de photocellules
appliquées au pied fixe
avec fourche
5.
Hourdis de base en béton
500x500x600
6.
Tuyau ø50mm
pour câbles d'alimentation
7.
Niveler les deux côtés
8.
Quatre crosses filetées
M14 en saillie de 65 mm
Important: visser les quatre crosses filetées, sur toute la longueur de filetage, à la plaque d'ancrage avant de poser le ciment.
!
Important: la plaque d'ancrage doit être cimentée sur un sol parfaitement plat à l'aide d'un niveau dans les deux directions;
aussi il est nécessaire qu'elle soit rehaussée de 5 mm par rapport au sol (Fig.3).
Mouvement de la
lisse en ouverture
A
Entrée
externe
INSTALLATION DE LA PLAQUE D'ANCRAGE AU SOL
1
7
7
6
FIG. 3
Côté interne de fermeture
du passage
3
5
Mouvement de la
lisse en ouverture
B
Quatre
2
crosses filetées
M14
5mm
Sol de passage routier
4
Bayt 980
Bayt 980
- vue interne
Droite
8
!
Important
l'ouvre-portail
Made in Italy
3
