Ancienne Des Broches) - Quantum DAT 160 Guide D'utilisation

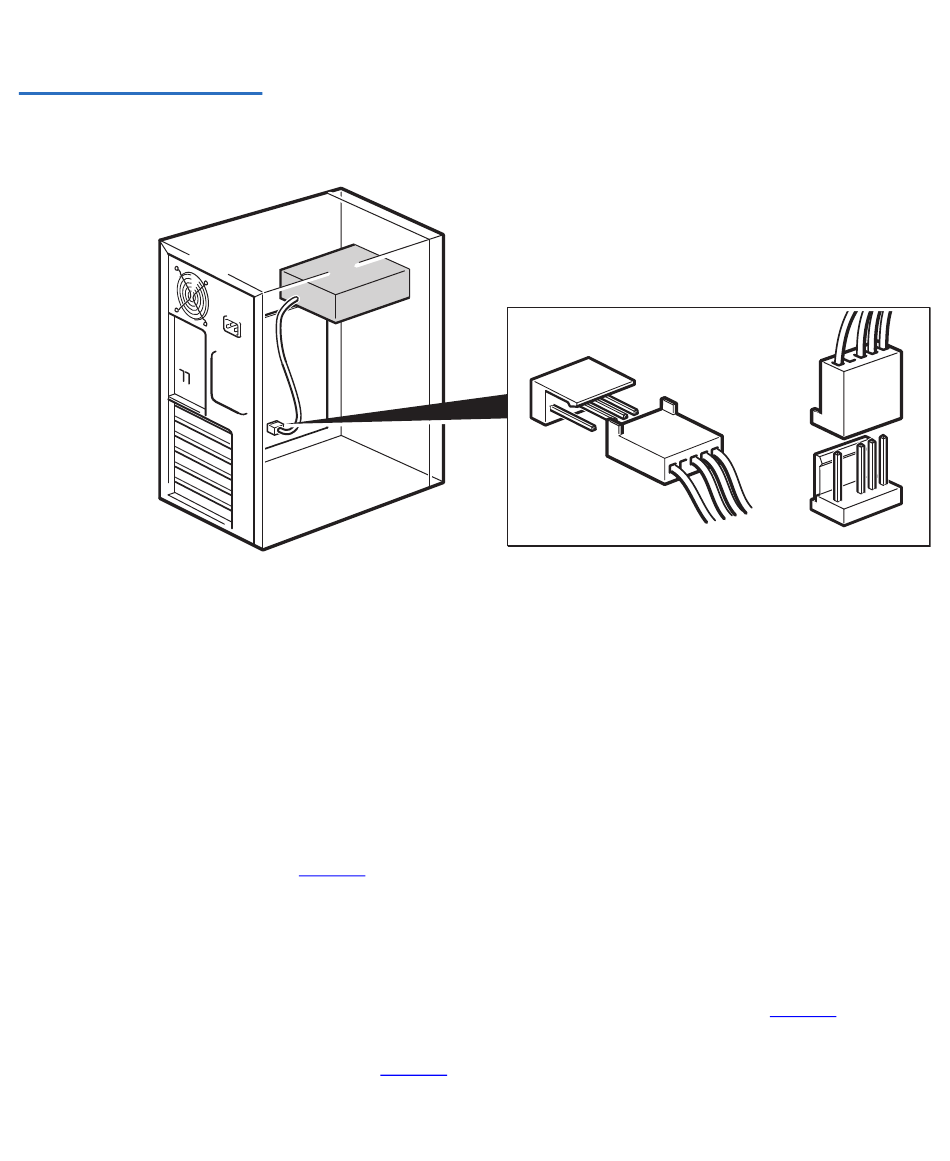

Figure 8 Connexion à un port
USB à 4 broches (disposition

ancienne des broches)

Guide d'utilisation du lecteur DAT 160 Quantum
• Si votre serveur est équipé d'un port USB standard, utilisez un
câble USB standard. Vous pouvez utiliser le câble USB standard
et un serre-câble pour maintenir son excès de longueur.
À un port interne USB 2.0
Vous devrez acquérir un câble USB spécial ainsi qu'un kit de routage de
câbles spécial auprès de Quantum. Le kit de routage se compose d'un
support avec le câble fixé sur un côté se connectant au port externe du
serveur et d'une prise USB de type A se connectant de l'autre côté.
Assurez-vous d'orienter le support correctement lors de sa pose (voir
figure 9).
1 Retirez la plaque d'obturation supplémentaire du panneau arrière du
serveur.
2 Installez le câble sur le support et fixez ce dernier au serveur.
Assurez-vous que le câble se trouve à l'extérieur du serveur et
connectez-le au port USB externe du serveur (voir
3 Raccordez le câble USB standard au support (connecteur de type A)
(voir figure 9). Utilisez un serre-câble pour maintenir son excès de
longueur.
Chapitre 2 Installation des lecteurs de bande internes
Connexion du câble USB
figure 9).
