Sommaire des Matières pour Powerfix Profi HG02404
- Page 1 TÉLÉMÈTRE ET DÉTECTEUR MULTI-MATÉRIAUX TÉLÉMÈTRE ET DÉTECTEUR MULTI-MATÉRIAUX Instructions d‘utilisation et consignes de sécurité MULTIFUNCTIONELE DETECTOR Bedienings- en veiligheidsinstructies MULTIFUNKTIONSDETEKTOR Bedienungs- und Sicherheitshinweise IAN 285131...
- Page 2 FR / BE Instructions d‘utilisation et consignes de sécurité Page NL / BE Bedienings- en veiligheidsinstructies Pagina 36 DE / AT / CH Bedienungs- und Sicherheitshinweise Seite...
- Page 7 min. 0,6 m max. 16 m...
-
Page 8: Table Des Matières
Introduction .......Page 9 Utilisation conforme ....Page 9 Descriptif des pièces ....Page 9 Caractéristiques techniques ..Page 10 Contenu de l‘emballage ..Page 11 Consignes de sécurité ........Page 11 Consignes générales de sécurité ........Page 11 Remarques sur les résultats de mesure imprécis ....Page 14 Consignes de sécurité... -
Page 9: Utilisation Conforme
Télémètre et détecteur multi-matériaux Introduction Nous vous félicitons pour l‘achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Le mode d‘em- ploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l’utilisation et la mise au rebut. Veuillez lire consciencieusement toutes les indications d‘utilisation et de sécurité... -
Page 10: Caractéristiques Techniques

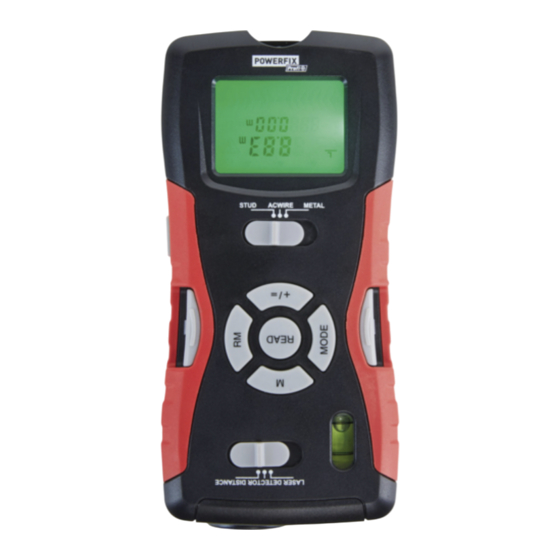

Touche aiguille de maintien Touche READ (lire) Touche M (Mémoire) Niveau à bulles Interrupteur de fonction LASER / DETECTOR / DISTANCE (Laser / détecteur / distance) Touche RM (lire la mémoire) Touche aiguille de maintien Touche + / = Compartiment à piles Touche PUSH (Appuyer) Ouverture de rayon laser Émetteur / récepteur à... -
Page 11: Contenu De L'emballage
Contenu de l‘emballage 1 détecteur multifonction 1 pile carrée, 9 V 1 mode d‘emploi Consignes de sécurité Consignes générales de sécurité Ce produit peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d‘ex- périence ou de connaissances, s‘ils... - Page 12 Ne plongez en aucun cas le produit dans l’eau. Ne tenez jamais le produit sous l’eau courante. Ceci pourrait en- dommager le produit. Ne pas utiliser le produit dans des hôpitaux ou autres établissements médicaux. Le produit peut influencer le fonctionnement de systèmes vitaux. Avant la mise en service, vérifiez si le produit présente des dommages.
- Page 13 Utilisez le produit uniquement pour les domaines d‘application pour lesquels il a été conçu ! Des manipulations et modifications du produit ne doivent pas être réali- sées car elles peuvent nuire à la sécurité du produit. Aucune responsabilité ne saurait être endossée pour tout accident surve- nant à...
-
Page 14: Remarques Sur Les Résultats De Mesure Imprécis
Remarques sur les résultats de mesure imprécis Veuillez noter que dans certaines conditions, vous pouvez obtenir des résultats de mesure imprécis. Les conditions suivantes peuvent être à l‘origine de résultats de mesure im- précis : – murs très épais – pile faible –... -
Page 15: Consignes De Sécurité Relatives Aux Piles / Aux Piles Rechargeables
Consignes de sécurité relatives aux piles / aux piles rechargeables DANGER DE MORT ! Rangez les piles / piles rechargeables hors de la portée des enfants. En cas d’ingestion, consultez immédiatement un médecin ! RISQUE D‘EXPLOSION ! Ne rechargez jamais des piles non rechargeables. - Page 16 PORTER DES GANTS DE PROTECTION ! Les piles / piles rechargeables endommagées ou sujettes à des fuites peuvent provoquer des brûlures au contact de la peau. Vous devez donc porter des gants adéquats pour les manipuler. En cas de fuite des piles / piles re- chargeables, retirez-les aussitôt du produit pour éviter tout endommage- ment.
-
Page 17: Mise En Service
Mise en service Mise en place / remplacement de la pile Remarque : Retirez le film plastique de la pile, avant de l‘insérer dans le compar- timent à pile Ouvrir le compartiment à pile la face arrière de produit. Le cas échéant, enlever la pile usée. Insérer une pile neuve 9 V dans le boîtier à... -
Page 18: Régler L'unité De Mesure
2. Orientez le produit à l‘horizontale du mur dont vous voulez mesurer la distance. L‘émetteur / récepteur à ultra-sons doit former un angle droit avec le mur. Utilisez pour cela le niveau à bulles : orientez le produit de sorte que la bulle d‘air du niveau se trouve au centre entre les deux barres. -
Page 19: Éviter Les Erreurs De Mesure
l‘écran apparaît par ex. « 6’07“ » si vous avez mesuré une distance de 2 m. 4. Procédez de nouveau selon les étapes 1 à 3 pour passer de nou- veau de l‘unité de mesure en pied à l‘unité de mesure en mètre. Éviter les erreurs de mesure Afin d‘éviter les erreurs de mesure, veuillez... -
Page 20: Additionner Des Distances
transparentes comme le verre reflètent généralement l‘onde sonore. - La pile ne doit pas être vide. Le symbole de batterie affiché à l‘écran indique que la pile est vide. - Si la mesure ne peut pas être effectuée de façon claire, l‘écran affiche le mes- sage « Err ». -
Page 21: Mesurer Des Surfaces
Mesurer des surfaces 1. Placez l‘interrupteur de fonction sur la position « DISTANCE ». L‘écran s‘allume. 2. Appuyez une fois sur la touche MODE une fois. « L » (longueur) clignote à l‘écran. 3. Appuyer sur la touche READ pour mesurer la longueur. -
Page 22: Mesurer Des Volumes
6. Appuyez sur la touche RM . Sur la ligne inférieure de l‘écran est affi- ché le résultat de la première mesure. 7. Appuyez à nouveau sur la touche + / =. Les deux mesures sont ajoutées et le résultat s‘affiche sur la ligne infé- rieure de l‘écran. -
Page 23: Additionner Des Volumes
volume apparaît dans la ligne infé- rieure. Additionner des volumes 1. Mesurez un volume comme décrit dans le chapitre « Mesurer des vo- lumes ». 2. Appuyez sur la touche M . Sur l‘écran apparaît « M + ». Le vo- lume mesuré... -
Page 24: Détecter Différents Objets
Détecter différents objets La détection des objets cachés s‘effectue de la même manière dans les trois modes (STUD = bois, AC WIRE = câble élec- trique, METAL = métal). Remarque : Avant la première utilisa- tion, testez le produit sur une conduite métallique ou un câble électrique dont vous connaissez exactement la position. -
Page 25: Détectez Des Objets En Bois
nombre de barres d‘affichage d‘in- tensité augmente (ill. D). S i le détecteur se trouve exactement au-dessus de l‘objet recherché, le signal sonore devient permanent. S i vous recherchez un câble électrique, l‘affichage d‘intensité est complété par l‘affichage du symbole de tension ( ). Détectez des objets en bois 1. -
Page 26: Conseils Pour La Mesure
Conseils pour la mesure - La touche de calibration doit être main- tenue pressée durant tout le processus de recherche (calibration et recherche). - Si vous effectuez la calibration trop près d‘un objet, ou directement dessus, la ca- libration ne pourra pas être effectuée. Si la calibration ne peut pas être effectuée, „full intensity“... - Page 27 - Notez que la fonction de recherche de poutre « STUD » permet également de reconnaître les poutres métalliques. Si vous voulez être sûr que la poutre trou- vée est une poutre métallique (ou par exemple une conduite d‘eau), utilisez la recherche de métaux « METAL » en complément.
-
Page 28: Marquage Laser
Marquage laser Utilisez le marquage laser pour orienter des tableaux, des armoires etc. à la verti- cale ou à l‘horizontale. Placez l‘interrupteur de fonction sur la position « LASER ». Un rayon laser est projeté. Ligne laser horizontale 1. Maintenez le détecteur multifonctions à... -
Page 29: Problèmes Et Solutions
Problèmes et solutions Le produit contient des composants électroniques sensibles. Certaines in- terférences dues aux appareils à transmission radio placés à proximité sont donc possibles. En cas d‘affi- chages erronés, éloignez ces appa- reils de l‘environnement du produit. Des interférences électromagné- tiques / émissions parasites haute fréquence peuvent entraîner des dys- fonctionnements. - Page 30 vert» n‘est pas valable en Allemagne. Veuillez respecter l‘identifica- tion des matériaux d‘emballage pour le tri sélectif, ils sont iden- tifiés avec des abbréviations (a) et des chiffres (b) ayant la signification suivante : 1–7 : plastiques / 20–22 : papiers et cartons / 80–98 : matériaux composite.
-
Page 31: Garantie
Les piles / piles rechargeables défectueuses ou usagées doivent être recyclées confor- mément à la directive 2006/66/CE et ses modifications. Les piles et / ou piles rechargeables et / ou le produit doivent être retournés dans les centres de colle- cte proposés. - Page 32 d‘immobilisation d‘au moins sept jours vient s‘ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d‘intervention de l‘acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à...
- Page 33 - s‘il correspond à la description don- née par le vendeur et posséder les qualités que celui-ci a présentées à l‘acheteur sous forme d‘échantillon ou de modèle ; - s‘il présente les qualités qu‘un ache- teur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le produc- teur ou par son représentant, notam-...
- Page 34 délai de deux ans à compter de la dé- couverte du vice. Les pièces détachées indispensables à l’utilisation du produit sont disponibles pendant la durée de la garantie du pro- duit. Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieu- sement avant sa livraison.
- Page 35 comme des pièces d’usure, ni aux dom- mages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre. FR/BE...
- Page 36 Inleiding ......Pagina 37 Correct gebruik ....Pagina 37 Beschrijving van de onderdelen ......Pagina 37 Technische gegevens ..Pagina 38 Leveromvang ....... Pagina 39 Veiligheids- instructies ......Pagina 39 Algemene veiligheidsinstructies .... Pagina 39 Opmerkingen met betrekking tot onnauwkeurige meetresultaten .....
-
Page 37: Correct Gebruik
Multifunctionele detector Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiks- aanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. -
Page 38: Technische Gegevens
Naald-knop READ-knop (lezen) M-knop (geheugen) Libel Functieschakelaar LASER / DETECTOR / DISTANCE (laser / detector / afstand) RM-knop (geheugen lezen) Naald-knop + / =-knop Batterijvakje PUSH-knop (drukken) Laserstraalopening Ultrasone zender / ontvanger Technische gegevens Afstandsmeting met behulp van echo Detecteren van: hout, stroom- voerende leidingen,... -
Page 39: Leveromvang
Leveromvang 1 multifunctionele detector 1 batterij, 9 V-blok 1 gebruiksaanwijzing Veiligheidsinstructies Algemene veiligheids- instructies Dit product kan door kinderen vanaf 8 alsmede door personen met ver- minderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden ge- bruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het product... - Page 40 stromend water. Het apparaat kan hierdoor beschadigd raken. Gebruik het product niet in ziekenhui- zen of in andere medische inrichtin- gen. Het product kan de functie van levensreddende systemen beïnvloeden. Controleer het product voor inge- bruikname op beschadigingen. Neem nooit een beschadigd product in gebruik.
-
Page 41: Opmerkingen Met Betrekking Tot Onnauwkeurige Meetresultaten
uitgevoerd, omdat dit de veiligheid van het product kan verminderen. Voor ongelukken, die door ondoel- matig gebruik en het niet in acht ne- men van deze veiligheidsinstructies kunnen ontstaan, wordt geen aan- sprakelijkheid aanvaard. Open de behuizing niet. De garantie komt te vervallen bij ingrepen door derden. -
Page 42: Veiligheidsinstructies Voor Batterijen / Accu's
onnauwkeurige meetresultaten ver- oorzaken: – zeer dikke muren – zwakke batterij – diepliggende leidingen of buizen – afgeschermde stroomleidingen – dikke muren met dunne buizen of leidingen – met metaal beslagen wanden – zeer vochtige omgeving Met dit product kunt u geen leidingen in gesloten circuits opsporen, –... - Page 43 batterij oververhit raken, in brand vliegen of exploderen. Gooi batterijen / accu‘s nooit in het vuur of water. Stel batterijen / accu‘s nooit bloot aan mechanische belastingen. Risico dat de batterijen / accu’s lekken Vermijd extreme omstandigheden en temperaturen die invloed op de bat- terijen / accu‘s zouden kunnen heb- ben bijv.
-
Page 44: Batterij Plaatsen / Vervangen
Risico op beschadiging van het product Gebruik uitsluitend het aangegeven type batterij / accu! Plaats de batterijen / accu‘s volgens de weergegeven polariteit (+) en (-) op batterij / accu en op product. Reinig de contacten van de batterij / accu en die in het batterijvak, voor- dat u deze plaatst! Verwijder verbruikte batterijen /... -
Page 45: Gebruik
Opmerking: Als het batterijsymbool in het display te zien is, vervangt u de batterij door een nieuwe. Met een zwakke batterij worden de meetresultaten onnauwkeurig of fout. Gebruik Meten van afstanden 1. Schuif de functieschakelaar de positie „DISTANCE“. Het display gaat aan. -
Page 46: Meetfouten Vermijden
Meet een afstand, zoals beschreven in hoofdstuk „Meten van afstanden“. In het display verschijnt bijv. de weer- gave „2 m“. Om de meeteenheid voet in te stel- len, gaat u te werk zoals beschreven in stap 1 tot 3: 1. Druk op de MODE-knop en houd deze ingedrukt. -
Page 47: Optellen Van Afstanden
- Het referentie-oppervlak (A) moet parallel aan het doeloppervlak (B) liggen. - De te meten afstand moet tussen 0,6 m en 16 m lang zijn. - Binnen de geluidskegel mogen zich geen voorwerpen bevinden die het geluid vroegtijdig reflecteren. De geluidskegel heeft bij een lengte van 16 m een breedte van ongeveer 6 m. -
Page 48: Meten Van Oppervlakten
oude meetwaarde in de onderste re- gel opgeteld. 5. Herhaal de stappen 3 tot 4 om ver- dere meetwaarden bij elkaar op te tellen. 6. Druk op de MODE-knop om de optel-modus te verlaten. Alle geme- ten waarden worden gewist. Meten van oppervlakten 1. -
Page 49: Optellen Van Oppervlakten
Optellen van oppervlakten 1. Meet een oppervlak zoals beschreven in het hoofdstuk „Meten van opper- vlakten“. 2. Druk op de M-knop . In het display verschijnt de weergave „M+“. Het gemenen oppervlak is opgeslagen. 3. Druk op de MODE-knop . Het product is nu gereed voor de tweede meting. -
Page 50: Optellen Van Volumes
2. Druk twee keer op de MODE-knop . Op het display knippert de weer- gave „L“ (lengte). 3. Druk op de READ-knop om de lengte te meten. In de bovenste regel van het display verschijnt de gemeten lengte en de weergave „W“ (breedte) begint te knipperen. -
Page 51: Detecteren Van Verschillende Objecten
7. Druk opnieuw op de + / =-knop. Beide meetresultaten worden bij elkaar op- geteld en het resultaat wordt in de onderste regel van het display weer- gegeven. 8. Herhaal de stappen 2 tot 7 om ver- dere meetwaarden bij elkaar op te tellen. -
Page 52: Detecteren Van Houten Objecten
houd deze ingedrukt. Plaats de de- tector met de onderkant vlak op het te onderzoeken oppervlak. Het is mogelijk dat hierbij enige korte sig- naaltonen te horen zijn. Zolang er op het display geen intensiteitsweergave verschijnt, zijn deze zonder bete- kenis (afb. -
Page 53: Tips Voor De Meting
positie „METAAL“. Zoek op dezelfde plek naar metaal. 4. Als u met het product in de modus „METAAL“ op dezelfde plek niets vindt, is het object van hout. Als u met het product in de modus „ME- TAAL“ op deze plek een object vindt, is dit van metaal. - Page 54 stroomleiding. Als deze niet door het apparaat wordt waargenomen, is de basis voor het zoeken met dit apparaat niet geschikt. - Raak het LCD-display tijdens de meting niet aan. Dit kan de nauwkeurigheid van het product beïnvloeden. - Houd er rekening mee dat ook stroomlei- dingen als metaal of als dragers kunnen worden gedetecteerd.
-
Page 55: Lasermarkering
gedetecteerd als ze onder spanning staan. Zo moeten lichtschakelaars altijd ingeschakeld zijn zodat er in de desbe- treffende leiding spanning aanwezig is. Ook moeten alle zekeringen aangedraaid resp. ingeschakeld zijn. Houd er rekening mee dat alleen spanningen van 230 V ~ 50 Hz worden herkend. -
Page 56: Storingen Verhelpen
Verticale laserlijn 1. Bevestig een draad aan het oogje aan het meetpunt 2. Hang het product op een plek aan de muur waar u de verticale lijn wilt projecteren. Het product hangt als een lood verticaal naar beneden. De laser projecteert een verticale lijn op de wand. -
Page 57: Afvoer
Reinig het product alleen aan de bui- tenzijde met een zachte, iets vochtige doek. Afvoer De verpakking bestaat uit mili- euvriendelijke grondstoffen die u via de plaatselijke recycling- containers kunt afvoeren. De Grüne Punkt geldt niet voor Duitsland. Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. -
Page 58: Garantie
Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke mi- lieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen in- stantie informeren. Defecte of verbruikte batterijen / accu‘s moeten volgens de richtlijn 2006/66/ EG en veranderingen daarop worden ge-... - Page 59 rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde ga- rantie niet beperkt. Op dit product verlenen wij 3 jaar garan- tie vanaf aankoopdatum. De garantieperi- ode start op de dag van aankoop. Bewaar de originele kassabon alstublieft.
- Page 60 Einleitung ......Seite 61 Bestimmungsgemäßer Gebrauch ........Seite 61 Teilebeschreibung ....Seite 61 Technische Daten ....Seite 62 Lieferumfang ......Seite 63 Sicherheitshinweise ..Seite 63 Allgemeine Sicherheitshinweise ....Seite 63 Hinweise zu ungenauen Messergebnissen ....Seite 66 Sicherheitshinweise für Batterien / Akkus......Seite 67 Inbetriebnahme .....Seite 68 Batterie einsetzen / wechseln ...Seite 68 Gebrauch ......Seite 69 Messen von Entfernungen ..Seite 69...
-
Page 61: Einleitung
Multifunktionsdetektor Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicher- heitshinweisen vertraut. -
Page 62: Technische Daten
Haltenadel-Taste READ-Taste (Lesen) M-Taste (Speicher) Libelle Funktionsschalter LASER / DETECTOR / DISTANCE (Laser / Detektor / Entfernung) RM-Taste (Speicher lesen) Haltenadel-Taste + / =-Taste Batteriefach PUSH-Taste (Drücken) Laserstrahlöffnung Ultraschall-Sender / Empfänger Technische Daten Entfernungsmessung mittels Ultraschall Aufspüren von: Holz, Strom- leitungen, Metall Laserklasse:... -
Page 63: Lieferumfang
Lieferumfang 1 Multifunktionsdetektor 1 Batterie, 9-V-Block 1 Bedienungsanleitung Sicherheitshinweise Allgemeine Sicherheitshinweise Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren... - Page 64 Tauchen Sie das Produkt keinesfalls in Wasser. Halten Sie das Produkt niemals unter fließendes Wasser. Beschädi- gungen des Produktes können die Folge sein. Verwenden Sie das Produkt nicht in Krankenhäusern oder anderen medi- zinischen Einrichtungen. Das Produkt kann die Funktion von lebenserhal- tenden Systemen beeinflussen.
- Page 65 Verwenden Sie das Produkt nur in den Anwendungsgebieten, für die es konzipiert wurde! Manipulationen und Veränderungen am Produkt dürfen nicht durchgeführt werden, da sie die Sicherheit des Produkts beeinträchtigen können. Für Unfälle, die durch die unsachge- mäße Handhabung und Nichtbeach- tung dieser Sicherheitshinweise entstehen können, wird keinerlei Ver- antwortung übernommen.
-
Page 66: Hinweise Zu Ungenauen Messergebnissen
Hinweise zu ungenauen Messergebnissen Beachten Sie, dass Sie unter bestimmten Bedingungen ungenaue Messergebnisse erzielen. Folgende Bedingungen können ungenaue Messergebnisse verursachen: – sehr dicke Wände – schwache Batterie – tiefliegende Leitungen oder Rohre – abgeschirmte Stromleitungen – dicke Wände mit dünnen Rohren oder Leitungen –... -
Page 67: Sicherheitshinweise Für Batterien / Akkus
Sicherheitshinweise für Batterien / Akkus LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. -
Page 68: Inbetriebnahme
Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden. Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird. -
Page 69: Gebrauch
Entnehmen Sie ggf. die verbrauchte Batterie. Setzen Sie eine neue 9-V-Blockbatterie in das Batteriefach ein. Achten Sie auf die richtige Polarität! Achten Sie darauf, dass Sie das Band zur einfachen Entnahme der Batterie unter der 9-V-Blockbatterie platzieren. Drücken Sie die Batterie fest in das Batteriefach. -
Page 70: Maßeinheit Einstellen
zwischen den beiden Markierstrichen steht. 3. Drücken Sie die READ-Taste . Die gemessene Entfernung erscheint im Display. Hinweis: Halten Sie die READ- Taste gedrückt und bewegen Sie das Produkt weiter über die zu messende Oberfläche. Das Produkt misst konti- nuierlich die Entfernungen. Diese werden im Display angezeigt. -
Page 71: Messfehler Vermeiden
Fuß wieder zur Maßeinheit Meter zu wechseln. Messfehler vermeiden Um Messfehler zu vermeiden, beachten Sie die folgenden Hinweise: Die Messung erfolgt mit Ultraschall, der sich kegelförmig vom Sender / Empfänger fortbewegt. Von der Zielfläche wird der Schall zurückgeworfen und vom Ultraschallempfänger empfangen. -
Page 72: Addieren Von Entfernungen
Addieren von Entfernungen Mit dem Produkt können Sie gemessene Entfernungen addieren: 1. Messen Sie die erste Entfernung wie in Kapitel „Messen von Entfernungen“ beschrieben. 2. Drücken Sie die + / =-Taste . Im Display erscheint die Anzeige „+“ und in der Zeile darunter die gemessene Entfernung. -
Page 73: Addieren Von Flächen
Zeile des Displays erscheint die ge- messene Länge und die Anzeige „W“ (Breite) beginnt zu blinken. 4. Drücken Sie die READ-Taste, um die Breite zu messen. In der oberen Zeile des Displays erscheint die gemessene Breite. In der unteren Zeile erscheint das Ergebnis der Flächenberechnung. -
Page 74: Messen Von Volumen
Messen von Volumen 1. Schieben Sie den Funktionsschalter auf die Position „DISTANCE“. Das Display schaltet sich ein. 2. Drücken Sie die MODE-Taste zweimal. Im Display blinkt die An- zeige „L“ (Länge). 3. Drücken Sie die READ-Taste , um die Länge zu messen. In der oberen Zeile des Displays erscheint die ge- messene Länge und die Anzeige „W“... -
Page 75: Aufspüren Von Verschiedenen Objekten
5. Drücken Sie die + / =-Taste . Im Display erscheint die Anzeige „+“. 6. Drücken Sie die RM-Taste . In der unteren Zeile des Displays wird das Ergebnis der ersten Messung ange- zeigt. 7. Drücken Sie die + / =-Taste erneut. Beide Messungen werden addiert und das Ergebniss wird in der unte- ren Zeile des Displays angezeigt. -
Page 76: Aufspüren Von Holzobjekten
gewünschte Stelle an der Wand auf- setzen. F ühren Sie den Detektor auf die zu unter- suchende Fläche auf eine Stelle, von welcher Sie wissen, dass sich dort kein Objekt befindet, das Sie suchen. Drücken Sie dann die PUSH-Taste und halten Sie sie gedrückt. Führen Sie den Detektor mit der Unterseite flach über die zu untersuchende Fläche. -
Page 77: Tipps Zur Messung
von verschiedenen Objekten“ be- schrieben. 2. Wenn Sie mit dem Multifunktions- detektor ein Objekt gefunden haben, markieren Sie es. 3. Um sicher zu gehen, dass das gefundene Objekt aus Holz besteht, schieben Sie den Materialschalter auf die Position „METAL“. Suchen Sie an derselben Stelle nach Metall. - Page 78 - Wiederholen Sie den Vorgang einige Male, um sicher zu gehen, dass die Messung korrekt ist. - Abhängig von der Beschaffenheit der untersuchten Wand kann es zu Fehlmes- sungen kommen. Prüfen Sie deswegen vor jeder Messung die Position eines bekannten Holz- oder Metall-Trägers, eines bekannten Hohlraums oder einer bekannten Stromleitung.
-
Page 79: Lasermarkierung
Objekts befindet sich dann in der Mitte zwischen den beiden Markierungen. - Beachten Sie, dass metallene Objekte umso besser geortet werden, je leichter sie magnetisierbar sind. So wird Eisen in einem wesentlich größeren Abstand erkannt als beispielsweise Kupfer. - Beachten Sie, dass Stromleitungen nur als solche erkannt werden können, wenn sie Spannung führen. -
Page 80: Fehler Beheben
Wand, so dass der Multidetektor nicht herunterfällt. Hinweis: Gehen Sie vorsichtig mit den Haltenadeln um. Diese sind spitz und können Verletzungen verursachen. Verwenden Sie die Haltenadel-Tasten nicht auf Stein- oder Metallwänden, sondern nur auf Wänden mit einer weichen Oberfläche. Senkrechte Laserlinie 1. -
Page 81: Reinigung Und Pflege
mäß dem Kapitel „Batterie einsetzen / wechseln” vor. Reinigung und Pflege Verwenden Sie in keinem Fall Flüssig- keiten und keine Reinigungsmittel, da diese das Produkt beschädigen. Reinigen Sie das Produkt nur äußerlich mit einem weichen, leicht angefeuch- teten Tuch. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen... - Page 82 Abfallbehandlung. Das Triman- Logo gilt nur für Frankreich. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu.
-
Page 83: Garantie
verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab. Garantie Das Produkt wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts ge- setzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. - Page 84 z. B. Schalter, Akkus oder die aus Glas gefertigt sind. 84 DE/AT/CH...
- Page 85 OWIM GmbH & Co. KG Stiftsbergstraße 1 DE-74167 Neckarsulm GERMANY Model-No.: HG02404 Version: 04 / 2017 Version des informations Stand van de informatie Stand der Informationen: 05 / 2017 Ident.-No.: HG02404052017-FR IAN 285131...
