- Page 1 Manuel utilisateur 01965 Module d'automatisation By-me pour portier vidéo. HOME AUTOMATION...
-
Page 2: Table Des Matières
Sommaire 1. Le module By-me ……………………………………………………………………………………………… 2. Description ……………………………………………………………………………………………………… 3. Menu principal ………………………………………………………………………………………………… 3.1 Paramètres ……………………………………………………………………………………………………… 3 3.1.1 Paramètres partie domotique …………………………………………………………………………… 3 Heure et date ………………………………………………………………………………………………… 3 Unité de température ………………………………………………………………………………………… 4 Configuration …………………………………………………………………………………………………… 4 Informations …………………………………………………………………………………………………… 5 3.1.2 Paramètres portier vidéo ………………………………………………………………………………… 5 3.1.3 Fonction «... -
Page 3: Le Module By-Me
By-me. La figure ci-après, qui illustre le portier vidéo 19558 doté du module By-me 01965, montre les touches pro- grammables (à effleurement) qui permettent d'effectuer toutes les opérations de commande et de contrôle de... -
Page 4: Description

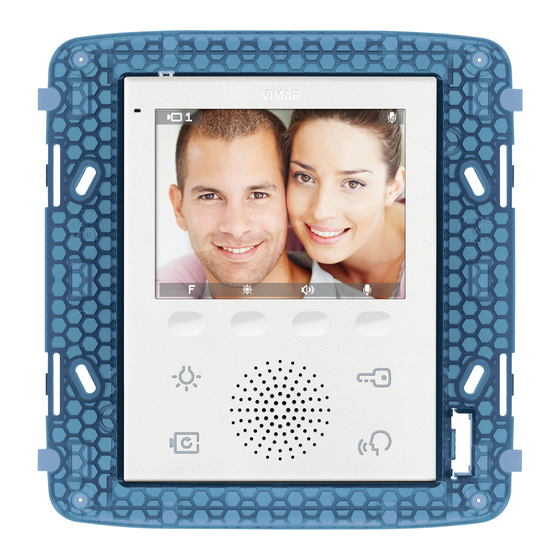

Description - Menu principal 2. DESCRIPTION Sur une installation disposant du système d'automatisation By-me et du système visiophonique Deux Fils avec portier vidéo 19558, le module 01965 étend les fonctions du portier vidéo permettant ainsi de commander l'éclai- rage, les volets, la climatisation, la diffusion sonore, les scénarios, les fonctions automatisées (évènements) et le contrôle des charges. -
Page 5: Paramètres
Menu principal 3.1 PARAMÈTRES Effleurer la touche A pour afficher le menu Paramètres. Ce menu permet de configurer la partie domotique (icône ) et la partie visiophonique (icône sélectionner l'icône pour valider la fonction « Nettoyage » qui permet de nettoyer le portier vidéo en toute sécurité. -
Page 6: Unité De Température
Menu principal Utiliser les touches à effleurement B et C pour programmer l'heure, les minutes, le jour, le mois, l'année : - pression rapide = augmentation ou diminution d'un cran ; - pression longue = augmentation ou diminution graduelle rapide. •... -
Page 7: Informations
Menu principal • Informations Sélectionner l’icône en effleurant les touches B et C et confirmer avec la touche D ; la page indiquant la version du logiciel et les caractéristiques matérielles du portier vidéo et du module By-me s'affiche. 3.1.2 PARAMÈTRES DU PORTIER VIDÉO. Sélectionner l'icône en effleurant les touches B et C et confirmer en effleurant la touche D. -
Page 8: Contrôle Des Pièces
Menu principal 4. CONTRÔLE DES PIÈCES. Sélectionner l’icône à partir du menu principal en effleurant les touches B et C puis confirmer en effleurant la touche D; l'écran affiche le menu qui permet de sélectionner les différentes pièces contrôlées et d'en comman- der les dispositifs associés (éclairage, volets, climatisation, etc.). -
Page 9: Commandes On/Off
Contrôle des pièces 4.1 COMMANDES ON/OFF Si le point d'éclairage est de type ON-OFF (allumé/éteint), le contrôle se fait directement sur la page principale de la pièce en effleurant la touche D (commande « ON » si le point d'éclairage est éteint et « OFF » s'il est allumé). 4.2 COMMANDES DE RÉGLAGE (VARIATEUR) Si le point d'éclairage est réglable (avec variateur), effleurer la touche D pour que l'écran affiche la modalité... - Page 10 Contrôle des pièces Variateur de type 1 L'écran visualise une barre d'avancement incrémentiel qui indique le pourcentage de luminosité durant le réglage. Effleurer la touche A pour allumer/éteindre le point d'éclairage. Effleurer les touches B et C pour programmer la luminosité dont le niveau sera indiqué sur la barre hori- zontale : - pression rapide = augmentation ou diminution d'un cran (environ 5% de la luminosité...
- Page 11 Contrôle des pièces Variateur de type 2 L'écran affiche de simples icônes d'augmentation et de diminution à la place de la barre d'avancement horizontale. Effleurer la touche A pour allumer/éteindre le point d'éclairage. Utiliser les touches B et C pour régler la luminosité : - effleurer et garder le doigt sur la touche = augmentation ou diminution ;...
-
Page 12: Commandes De Volets/Stores Vénitiens
Contrôle des pièces 4.3 COMMANDES DE VOLETS/STORES VÉNITIENS Ce menu permet d'ouvrir/fermer les volets et les stores vénitiens et d'en orienter les lamelles. Volets roulants Effleurer la touche D pour afficher le menu de commande. Effleurer la touche A pour interrompre l'ouverture/fermeture des volets sur la position choisie. Effleurer les touches B et C pour valider respectivement la fermeture et l'ouverture. - Page 13 Contrôle des pièces Stores vénitiens Effleurer la touche D pour afficher le menu qui permet de choisir d'ouvrir ou de fermer le store ou de régler la position des lamelles. Sélectionner la fonction choisie à l'aide des touches B et C et effleurer l'icône D pour confirmer.
-
Page 14: Scénarios
Contrôle des pièces Effleurer la touche A pour interrompre l'ouverture/fermeture du store ou des lamelles. Effleurer les touches B et C pour valider respectivement la fermeture et l'ouverture. Effleurer la touche D pour confirmer le réglage effectué (le store et les lamelles se mettent dans la position choisie). -
Page 15: Réglage Thermique
Contrôle des pièces 4.6 RÉGLAGE THERMIQUE. Si une pièce présente une zone climatique, le menu permettra d'afficher la température mesurée, de modifier le type de fonctionnement, la température programmée et la vitesse (de 1 à 3) du ventilateur. Chaque zone climatique comprend trois parties distinctes : - à... - Page 16 Contrôle des pièces Utiliser les touches B et C pour régler la température : - pression rapide = augmentation ou diminution d'un cran ; - pression longue = augmentation ou diminution graduelle rapide. Effleurer la touche D pour confirmer la programmation effectuée. ATTENTION : ...
- Page 17 Contrôle des pièces • Programmation de la vitesse du ventilateur (si présent) Effleurer les touches B et C pour sélectionner puis confirmer en effleurant la touche D. Utiliser les touches B et C pour régler la vitesse : - pression rapide = augmentation ou diminution d'un cran ; - pression longue = augmentation ou diminution graduelle rapide.
- Page 18 Contrôle des pièces • Configuration du mode de fonctionnement. Effleurer les touches B et C pour sélectionner Effleurer la touche D pour afficher le menu qui permet de sélectionner la modalité de fonctionnement de la zone climatique. AUTO Avec les touches programmables B et C, sélectionner puis valider avec la touche program- mableD.
- Page 19 Contrôle des pièces • La page suivante affiche le programme du premier jour à configurer. Pour afficher le jour suivant ou précédent, effleurer successivement les touches programmables B et C. • Après avoir sélectionné le jour de la semaine dont on souhaite modifier le programme, effleurer la touche programmable D pour activer la fonction de modification.
- Page 20 Contrôle des pièces • Après validation des paramètres saisis par la touche programmable D, l'écran affiche une page dans laquelle l'utilisateur peut copier le programme journalier qui vient d'être modifié sur un ou plusieurs autres jours de la semaine ou quitter la phase de modification. •...
- Page 21 Contrôle des pièces Manuel Après avoir sélectionné cette modalité, il sera possible de définir la température et éventuellement la vitesse du ventilateur à partir du menu principal (voir pages 13-14-15). Effleurer les touches B et C pour sélectionner puis confirmer en effleurant la touche D. ...
- Page 22 Contrôle des pièces Il sera possible de définir la température de la zone climatique et éventuellement la vitesse du ventilateur à partir du menu principal (voir page 13). Réduction Cette modalité est utile en cas d'absence prolongée ou pour définir manuellement la température choisie pour la nuit (par ex.
- Page 23 Contrôle des pièces Réduction temporisée Effleurer les touches B et C pour sélectionner puis confirmer en effleurant la touche D. Effleurer les touches B et C pour définir le temps durant lequel le thermostat fonctionnera en mode réduit et au terme duquel il retournera au mode de fonctionnement précédent . - pression rapide = augmentation ou diminution d'un cran ;...
- Page 24 Contrôle des pièces OFF (arrêt) Effleurer les touches B et C pour sélectionner puis confirmer en effleurant la touche D. OFF temporisé Effleurer les touches B et C pour sélectionner puis confirmer en effleurant la touche D. Effleurer les touches B et C pour définir le temps durant lequel le thermostat restera éteint et au terme duquel il retournera au mode de fonctionnement précédent .
- Page 25 Contrôle des pièces Il sera possible de définir la température d'antigel de la zone climatique et éventuellement la vitesse du ventilateur à partir du menu principal (voir page 13). • RÉGULATEUR CLIMATISATION Si le système possède un ou plusieurs régulateurs de climatisation, et si l'installateur a configuré leur commande sur le module 01965, l'appareil affichera les options de fonctionnement suivantes : - mode fixe (avec contrôle éventuel du point de consigne) ;...
-
Page 26: Diffusion Sonore
Contrôle des pièces 4.7 DIFFUSION SONORE. Si une pièce dispose d'une zone dotée du système de Diffusion sonore, le menu permettra de commander le signal audio et les sources sonores correspondantes. La zone audio comprend trois parties distinctes : - à gauche s'affiche l'icône associée à la diffusion sonore (s'allume si l'installation est ON, reste éteinte si l'instal- lation est OFF) ;... - Page 27 Contrôle des pièces Effleurer la touche D pour valider la zone et afficher toutes les fonctions de gestion audio disponibles. • Réglage du volume audio. Effleurer les touches B et C pour sélectionner Effleurer les touches B et C pour régler le volume dont le niveau sera indiqué par la barre horizontale et par le pourcentage numérique affiché...
- Page 28 Contrôle des pièces Effleurer plusieurs fois la touche D jusqu'à ce que s'affiche la source audio choisie.
- Page 29 Contrôle des pièces Après avoir sélectionné le syntoniseur FM , le module IR , la station d'accueil ou l'interface Bluetooth , l'écran affiche une autre option qui, après avoir effleuré la touche D, permet de : - sélectionner la station radio parmi celles qui sont mémorisées (syntoniseur FM) ; - sélectionner le morceau (module IR, station d'accueil ou interface Bluetooth).
-
Page 30: Anti-Intrusion
Anti-intrusion 5. ANTI-INTRUSION. Sélectionner l’icône en effleurant les touches B et C à partir du menu principal et confirmer en effleurant la touche D ; l'écran affiche la représentation et l'état des partages présents, l'état du système (actif, désactivé, partagé) et la présence ou pas d'une ou de plusieurs alarmes. Les zones actives sont vertes et les zones en état d'alarme sont rouges. - Page 31 Anti-intrusion Les icônes sont associées à la commande de validation et de désactivation globale de l'instal- lation. Parcourir la liste en effleurant les touches B et C pour pré-valider ou pré-désactiver les partages choisis; pour confirmer les modifications et, par conséquent, le changement d'état de l'installation, effleurer la touche D.
-
Page 32: Contrôle Des Charges
Contrôle des charges 6. CONTRÔLE DES CHARGES Sélectionner l’icône en effleurant les touches B et C à partir du menu principal et confirmer en effleurant la touche D; l'écran affiche la consommation instantanée et l'état des charges contrôlées. Effleurer la touche D pour afficher la liste des charges contrôlées. Effleurer les touches B et C pour sélectionner une charge au choix ;... -
Page 33: Station Météo
Station météo 7. STATION MÉTÉO Si la station météo est installée, le module 01965 visualise toutes les valeurs qu'elle mesure sur une page dédiée. Ci-dessous, deux exemples de pages affichant les données mesurées par la station météo. Les flèches au niveau de la température et de la vitesse du vent renvoient à une page indiquant les valeurs limites enregistrées. -
Page 34: Conformité Aux Normes
Conformité aux normes 8. CONFORMITÉ AUX NORMES. Directive CEM. Norme EN 50428. DEEE - Informations pour les utilisateurs Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. - Page 36 Viale Vicenza, 14 36063 Marostica VI - Italy www.vimar.com 01965 UFR 04 1806...
