Expertpro-Cth(Cortasetos Sobre Pérdiga + Semibrazo) - BEAL EXPERTPRO-C Manuel D'utilisation

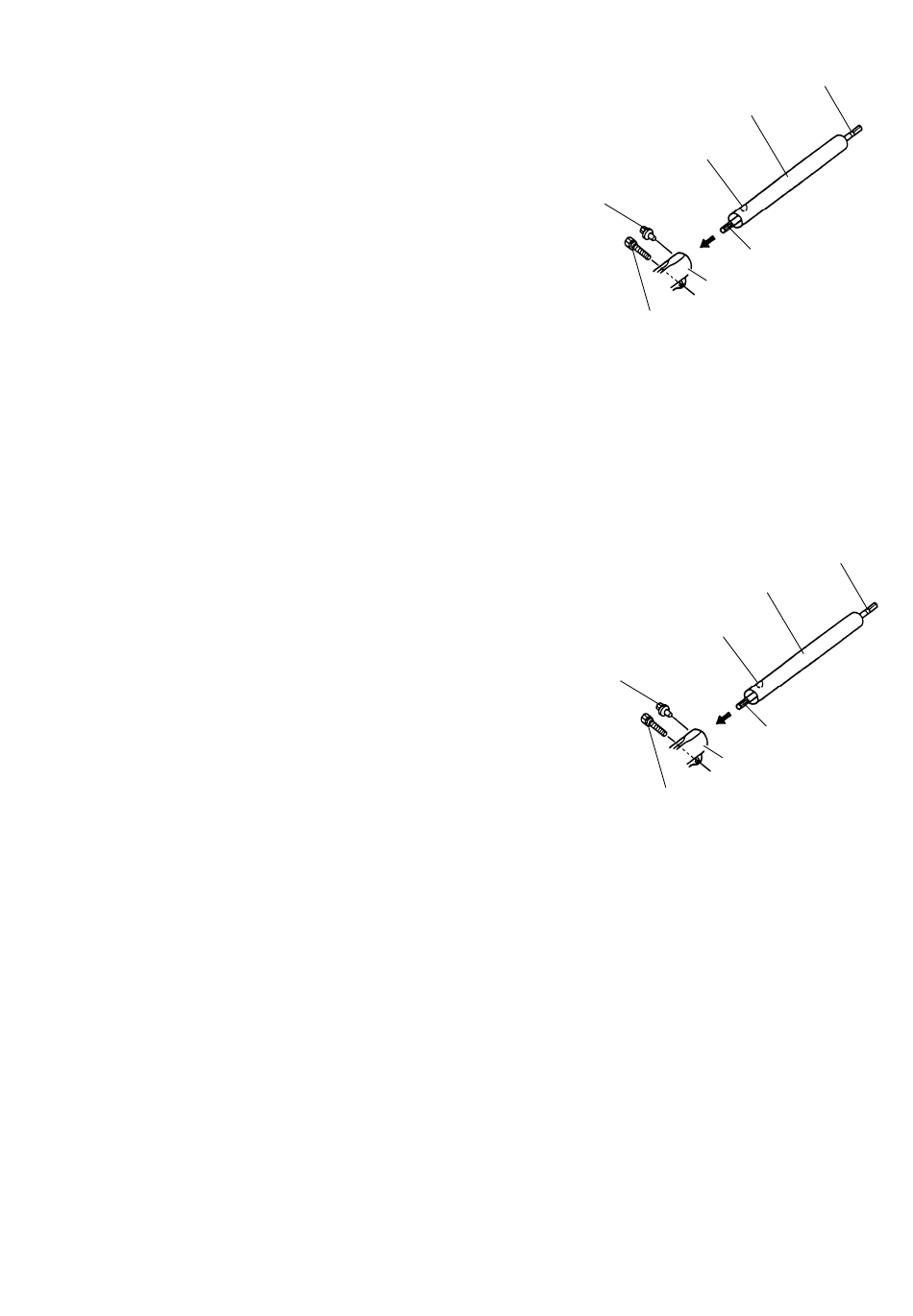

Montaje del eje y el codo engranajes
Acople el tubo del eje motriz al codo de engranajes de la motosierra.
NOTA: Fíjese cuidadosamente en ambos extremos del eje
motriz, que sobresalen del tubo. El extremo cuadrado debe
conectarse a la unidad motriz (motor). El extremo estriado
debe conectarse al codo de engranajes de la motosierra.
Inserte el conjunto eje motriz en el codo de engranajes de
la motosierra, girando el eje motriz para conseguir que
engrane correctamente el estriado. Haga coincidir los
orificios de posición y coloque el tornillo posicionador
a través del codo de engranajes. Luego apriete los tornillos
de fijación. Si el montaje es correcto, al girar el extremo
cuadrado del eje motriz, girarán la motosierra .
EXPERTPRO-CTH (Cortasetos sobre pérdiga + Semibrazo)
Montaje del eje y el codo engranajes
Acople el tubo del eje motriz al codo de engranajes de la cortasetos.
NOTA: Fíjese cuidadosamente en ambos extremos del eje motriz,
que sobresalen del tubo. El extremo cuadrado debe conectarse a
la unidad motriz (motor). El extremo estriado debe conectarse al
codo de engranajes de la cortasetos. Inserte el conjunto eje motriz
en el codo de engranajes de la cortasetos, girando el eje motriz
para conseguir que engrane correctamente el estriado. Haga co-
incidir los orificios de posición y coloque el tornillo posicionador
a través del codo de engranajes. Luego apriete los tornillos de
fijación. Si el montaje es correcto, al girar el extremo cuadrado
del eje motriz, girarán las cuchilla de la cortasetos.
― 45 ―
Cuadrado
Conjunto eje
Orificio de
posición
Tornillo
posicionador
Estriado
Codo engranajes
Tornillo de fijación
Conjunto eje
Orificio de
posición
Tornillo
posicionador
Estriado
Codo engranajes
Tornillo de fijación
Cuadrado
