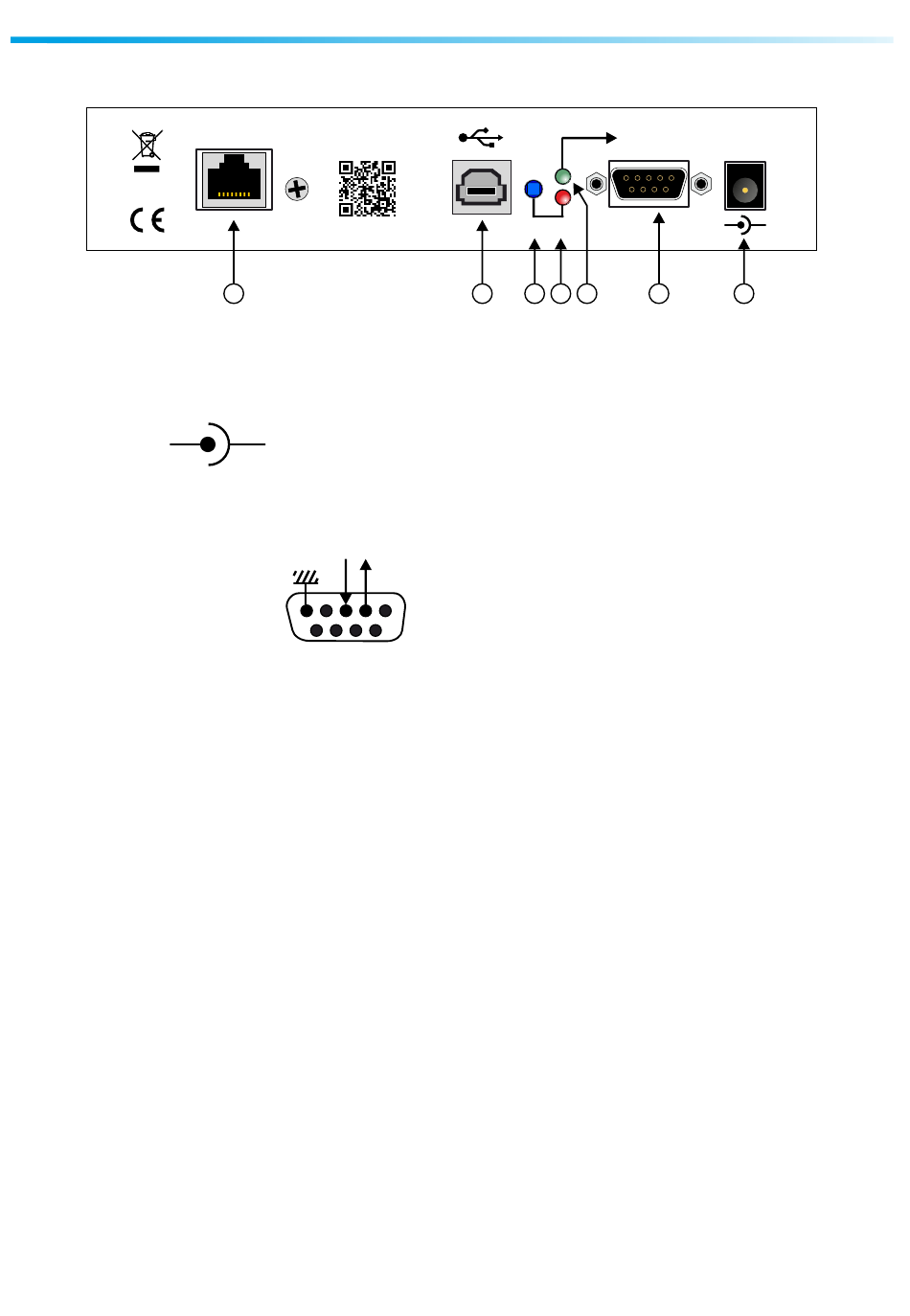

FACE ARRIERE
LAN
DC 12V
www.ramiaudio.com
RS 232
370 mA
-
Made in France
IP FACTORY
+
G
F
E
D
C
B
A
A - Embase d'alimentation 12 Volts DC / 370 mA
-
+
B - Embase Sub-D 9 pts femelle de liaison RS232
RX
TX
5
1
Sub-D 9 pts mâle
C - Témoin lumineux associé à la liaison RS232. Il indique que la liaison est active.
D - Témoin lumineux associé au switch de l'IP factory.
E - Chargement de la configuration IP par défaut (IP : 192.168.0.64)
F - Embase USB utilisée pour la connexion MIDI et pour la mise à jour.
G - Embase RJ45 pour la liaison réseau éthernet (LAN).
Cartridge II
