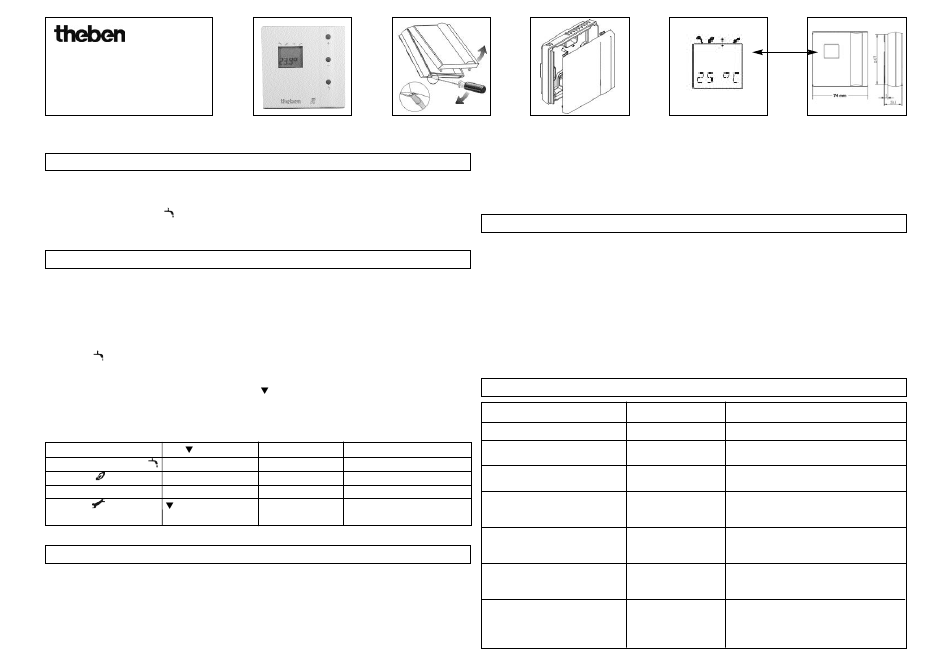

RAMSES 714 OT
Thermostat à horloge
Mode d'emploi RAM 714 OT
1. Particularités
RAMSES 714 OT est un thermostat d'ambiance digital, alimenté via la chaudière par le raccordement
OpenTherm. Il se caractérise par une utilisation facile et de bonnes caractéristiques de régulation.
Ces deux facteurs garantissent une température ambiante agréable. Le thermostat RAMSES 714 OT dispose
d'une touche supplémentaire ( ) pour piloter la température de l'eau chaude sanitaire en mode Eco ou
Confort ainsi que d'un affichage pour signaler les défauts ou perturbations à la chaudière.
2. Caractéristiques
> Manipulation simple : 2 touches pour régler la consigne (par pas de 0,5 °C).
> Régimes confort ou réduit, au choix, par simple pression simultanée des touches + et –.
> En service normal, la température ambiante est affichée dans le display.
Lors du réglage ou de la modification de la consigne, c'est cette température consigne qui est affichée.
> Fonction soft-start.
> Le raccordement 2 fils est non polarisé.
> Pas de piles : la chaudière alimente le thermostat.
> Touche supplémentaire pour choisir la fonction eau chaude sanitaire ON/OFF, en mode Confort
ou Eco. La température de l'eau sanitaire doit être réglée à la chaudière !
> Symboles de fonction sur la face avant de l'appareil (au-dessus du display, de gauche 1 à droite 4),
voir figure 3. Pour la désignation du symbole actif
voir tableau 1.
Tableau 1 - Signification des symboles
Symbole Actif
1 Eau chaude sanitaire En mode confort
2 Flamme Brûleur ON
3 Soleil s
Régime confort
4 Défaut clignote : défaut /
signal de la chaudière erreur
3.
Montage
> Placez le RAMSES 714 OT sur un mur intérieur, où il peut mesurer la température ambiante.
> Evitez les endroits à proximité du téléviseur ou d'appareils avec dissipation thermique (rayonnement de
chaleur).
> Obturez l'orifice pour le passage des câbles dans le mur pour éviter tout courant d'air et donc toute
influence sur la mesure de température.
> Installez le thermostat à hauteur des yeux pour une lisibilité optimale du display.
> En cas de remplacement d'un autre thermostat, si l'endroit de montage n'est pas complètement couvert,
commandez une plaque d'adaptation supplémentaire (n° de réf. 907 0 212).
dans le display, sous le symbole de fonction,
Pas actif <vide> Remarque
En mode Eco Voir document de la chaudière
Brûleur OFF
Régime réduit
Pas de défaut / Voir chap. signalisation de
défaut
1 2
L'appareil est livré ouvert, ex usine (le couvercle n'est pas clipsé).
> Enlevez d'abord la feuille du display.
> Après fixation au mur, raccordez les 2 bornes au bus OT venant de la chaudière.
> Placez maintenant le couvercle pour clipser les 2 pattes de fixation dans la partie inférieure du boîtier.
4. Raccordement électrique
> Raccordez le thermostat aux bornes OT de la chaudière (par un câble 2 fils).
Le raccordement est non polarisé (c'est-à-dire que l'ordre de raccordement des fils n'a pas d'importance).
Sécurité
> Veillez à ce que le câble du thermostat ne soit pas dans la même gaine qu'un câble 230 V (secteur).
Dans ce cas, la connexion / communication entre le thermostat et la chaudière pourrait être perturbée
par induction (CEM).
> Le thermostat ne peut être raccordé qu'aux bornes OpenTherm de la chaudière. Il ne PEUT pas être
raccordé directement en 24 V ou aux bornes de raccordement pour un thermostat ON/OFF.
Dans ce cas, le thermostat pourrait être endommagé de façon irréversible.
5.
Caractéristiques techniques
Description Plage de réglage
Alimentation Provient de la chaudière Pas de piles nécessaires
Plage de réglage de la consigne 6 à 30 ºC
par pas de ... 0,5 K (ºC)
Plage de mesure de la température 0 à 40 ºC
ambiante par pas de ... 0,1 K (ºC)
Réglages d'usine (après Reset)
température jour (confort) 21 °C
température nuit (réduit) 15 °C
Reset après disparition de courant
Le thermostat régule sur 15 ºC
Dimensions : L x l x P (mm) 74 x 74 x 23,3
socle (67 x 67)
Type de régulateur RS Typ 2 B (PI)
Degré de protection IP 30
Classe de protection II
3
display
Remarque
Avec les touches + et –, la dernière valeur
est mémorisée.
En fonction normale, la température
ambiante est affichée dans le display.
Seulement valide pour l'option "commutation
directe". Commutation jour et nuit : appuyez
simultanément sur les touches + et –.
L'affichage de température dans le display
clignote. Appuyez sur une touche pour
revenir à l'affichage normal.
Plaque d'adaptation disponible
Dimensions : L x l x P (mm) 79 x 79 x 7,5
Réf. de commande : 907 0 212
Selon EN 60730-2-9
Selon EN 60529-1
Selon EN 60335-1
