Pompe à chaleur Loria 6000
- Ne pas poser ensemble les lignes de sondes et les
lignes du secteur afin d'éviter les interférences dues
aux pointes de tension du secteur.
Alimentation
Alimentation
appoint électrique
appoint électrique
ECS (option)
chauffage
Module hydraulique
230 V~
8 9 10
L N
Alimentation
appoint électrique
230 V
* Si l'organe de commande ne délivre pas de contact libre de potentiel, il faudra relayer le contact pour obtenir un câblage équivalent.
Dans tous les cas, se reporter aux notices des organes externes (délesteur...) pour réaliser le câblage.
- 34 -
Interconnexion entre
unité extérieure
et module hydraulique

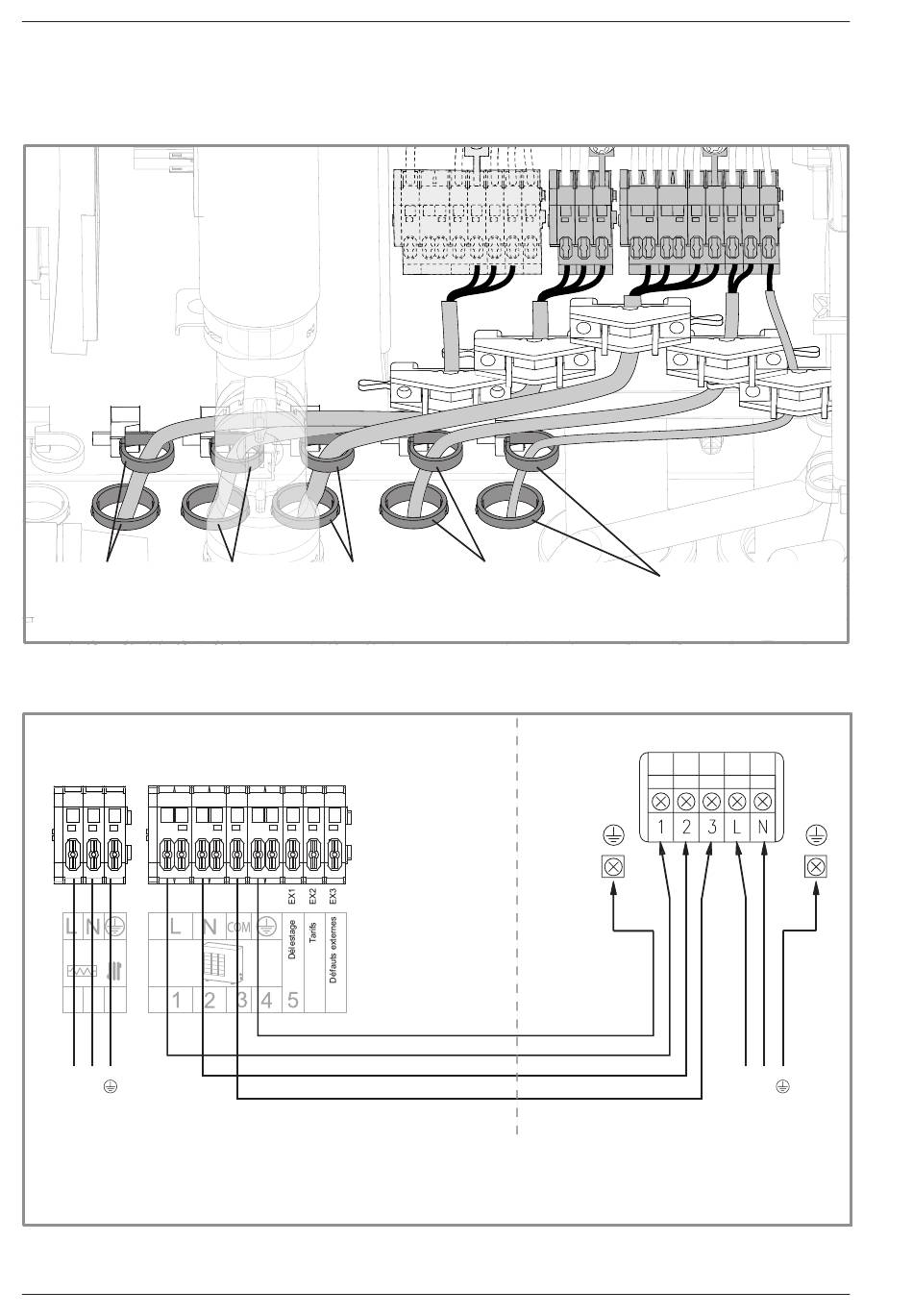

figure 29 - Passage de câbles BT
vers contact
d'organe externe*
6 7
Interconnexion entre unité extérieure
et module hydraulique
figure 30 - Raccordement au bornier (module hydraulique)
- Ne pas faire cheminer les câbles électriques sur les
tuyauteries (eau et frigorifiques).
- Veiller à ce que tous les câbles électriques sont logés
dans les espaces prévus à cet effet
Délestage et / ou
Tarifs heures pleines /
heures creuses...
vert/jaune
marron
bleu
rouge
(figure 31)
Défauts externes à la PAC
Unité extérieure
L N
Alimentation
électrique
230 V
Notice d'installation "1633 - FR"
