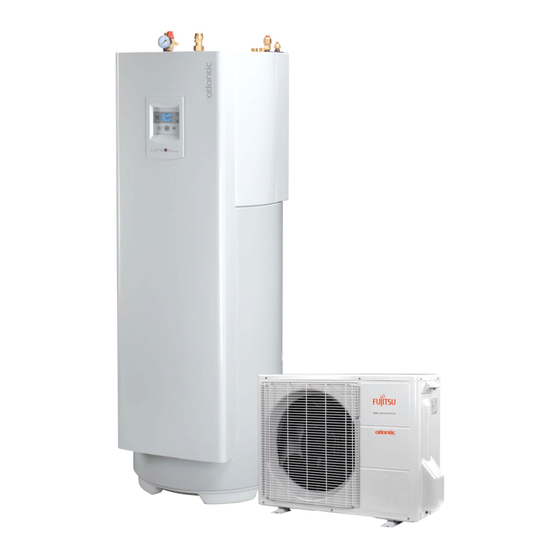

Loria duo 6000
Pompe à chaleur air/eau
split 2 services
Loria duo 6004
Loria duo 6006
Loria duo 6008
Loria duo 2C 6004
Loria duo 2C 6006
Loria duo 2C 6008
U0525139_1716_FR_9
11/04/2018
FR
NL
IT
NL
Notice FR pour la France
Notice d'utilisation
destinée au professionnel
et à l'utilisateur
à conserver par l'utilisateur
pour consultation ultérieure
www.atlantic.fr
DE

Publicité

Table des Matières
loading

Manuels Connexes pour Atlantic Loria duo 6000 Série

Sommaire des Matières pour Atlantic Loria duo 6000 Série

  • Page 1 Notice FR pour la France Loria duo 6004 Loria duo 6006 Loria duo 6008 Loria duo 2C 6004 Loria duo 2C 6006 Notice d’utilisation Loria duo 2C 6008 destinée au professionnel et à l’utilisateur à conserver par l’utilisateur pour consultation ultérieure www.atlantic.fr...

  • Page 2: Table Des Matières

    Pompe à chaleur Loria duo (2C) 6000 Nous vous félicitons de votre choix. Certifiée ISO 9001, la Société Industrielle de Chauffage, groupe Atlantic, garantit la qualité de ses appareils et s’engage à satisfaire les besoins de ses clients. Fort de son savoir-faire et de son expérience, la Société Industrielle de Chauffage utilise les technologies les plus avancées dans la conception...

  • Page 3: Consignes De Sécurité

    Pompe à chaleur Loria duo (2C) 6000 1 Consignes de sécurité " Merci de suivre les instructions suivantes afin d’éviter tout risque de blessure ou de mauvaise utilisation de l’appareil • Mise en service " Ne mettre l’appareil sous tension qu’une fois les remplissages effectués. "...

  • Page 4: Vue D'ensemble De L'installation

    Pompe à chaleur Loria duo (2C) 6000 2 Vue d’ensemble de l’installation Précautions et avertissements 2 1 5 Le plancher chauffant concernant votre installation Un plancher chauffant neuf nécessite une mise en chauffe initiale progressive pour éviter tout problème 2 1 1 L’unité extérieure de fissuration.

  • Page 5: Fin De Vie De L'appareil

    Pompe à chaleur Loria duo (2C) 6000 Fin de vie de l’appareil Vue d’ensemble de l’installation Le démantèlement et le recyclage des appareils doivent Votre pompe à chaleur a été configurée par votre être pris en charge par un service spécialisé. installateur.

  • Page 6: Conduite De L'installation

    Pompe à chaleur Loria duo (2C) 6000 3 Conduite de l’installation Interface utilisateur et description de l'affichage figure 2 - L'interface utilisateur Rep. Fonctions - Définitions des fonctions - Navigation et sélection des usages disponibles • SELECT • MODE - Navigation et sélection du mode pour l'usage présélectionné. •...

  • Page 7: Mode Permanent

    Pompe à chaleur Loria duo (2C) 6000 • Description de l'affichage (interface utilisateur). Symboles Définitions Accès aux paramètres Utilisateur Usage Chauffage (référence au circuit concerné Z1 ou Z2) Usage ECS Usage Rafraîchissement (référence au circuit concerné Z1 ou Z2) Veille Fonctionnement compresseur Fonctionnement appoint électrique (chauffage ou ECS)

  • Page 8: Première Mise En Service

    Pompe à chaleur Loria duo (2C) 6000 Première mise en service • L’installation et la première mise en service de la pompe à chaleur doivent être faites par un professionnel qui vous donnera toutes les instructions pour la mise en route et la conduite de la pompe à...
  • Page 9 Pompe à chaleur Loria duo (2C) 6000 3 3 2 Réglage de l’heure Affichage de base. 1 - Appuyer sur - L'icone "clé" s'affiche, - Alternance entre le paramètre "réglage heure" (ligne n°1) et l'heure (ex. 18:30) (n° 1 / 18:30) : 2 - Appuyer sur pour modifier l'heure - L'affichage des heures clignote.
  • Page 10 Pompe à chaleur Loria duo (2C) 6000 3 3 3 Choix du MODE et réglage du PROGRAMME HORAIRE selon l'USAGE • Sélectionner l'USAGE Pour sélectionner l'usage : appuyer plusieurs fois sur la touche SELECT. Sélectionner l'usage à régler L'icone clignote. exemple : Chauffage de la zone 1.
  • Page 11 Pompe à chaleur Loria duo (2C) 6000 • Modifier le PROGRAMME HORAIRE chauffage (ou rafraîchissement*) Le programme horaire de chauffage par défaut est défini pour la semaine entière : de 6:00 à 22:00 en mode confort (de 22:00 à 6:00 en mode réduit). phase fin confort début confort...
  • Page 12 Pompe à chaleur Loria duo (2C) 6000 3 3 4 Réglage des consignes de température mode - A- Modifier la consigne de Exemple : modifier la consigne ECO. Usage en cours (chauffage zone 1). Mode en cours (PROG / phase confort). ...
  • Page 13 Pompe à chaleur Loria duo (2C) 6000  Notice d’utilisation "1716 - FR" - 13 -...

  • Page 14: Remarques

    Pompe à chaleur Loria duo (2C) 6000 Choix du MODE ECS et réglage du PROGRAMME HORAIRE ECS • Sélectionner l'USAGE ECS Pour sélectionner l'usage : appuyer plusieurs fois sur la touche SELECT. L'icone clignote. • Sélectionner le MODE Pour choisir le mode : appuyer plusieurs fois sur la touche MODE. L'icone clignote.
  • Page 15 Pompe à chaleur Loria duo (2C) 6000 Modifier le programme horaire ECS Le programme horaire de chauffe ECS par défaut est défini pour la semaine entière (du lundi au dimanche : de 0:00 à 5:00 (1 phase de chauffe ECS) et de 14:30 à 17:00 (2 phase de chauffe ECS).

  • Page 16: Absence Prolongée

    Pompe à chaleur Loria duo (2C) 6000 Absence prolongée En cas d’absence prolongée pour une période connue : Ne pas couper l'alimentation générale. 3 5 2 Installation avec sonde d'ambiance 3 5 1 Installation sans sonde d'ambiance • Chauffage - Choisir le mode Absence* (voir §...

  • Page 17: Paramétrage De La Régulation

    Pompe à chaleur Loria duo (2C) 6000 4 Paramétrage de la régulation Généralités • Seuls les paramètres accessibles au niveau : - Utilisateur sont décrits dans ce document • Les paramètres accessibles au niveau : - Installateur ...sont décrits dans document réservé...
  • Page 18 Pompe à chaleur Loria duo (2C) 6000 Plage de réglage Réglage N° Fonction ou affichage de base Programme horaire pour le chauffage , Circuit 2 (1) (2) Présélection (jour / semaine) 1 = lundi ; 2 = mardi… 7 = dimanche ; 8 = lundi à vendredi ; 9 = samedi et dimanche 10 = lundi à...

  • Page 19: Informations Et Diagnostic De Pannes

    Pompe à chaleur Loria duo (2C) 6000 5 Informations et diagnostic de pannes Affichage d’information La touche permet d’appeler diverses informations Selon le type d’appareil, la configuration et l’état de fonctionnement, certaines lignes d’informations peuvent ne pas être disponibles. Le numéro d'information s'affiche en alternance avec sa valeur. •...

  • Page 20: Défauts Du Module Hydraulique

    Pompe à chaleur Loria duo (2C) 6000 Défauts du module hydraulique Les défauts ou pannes du module hydraulique sont signalés par l’afficheur de l’interface utilisateur. L’afficheur indique le code d'erreur "Erxxx" L'erreur mineure n'entraîne pas de mise en sécurité de l'appareil (en cas de doute sur les raisons du dysfonctionnement ou si le problème persiste, appeler votre installateur).

  • Page 21: Défauts De L'unité Extérieure

    Pompe à chaleur Loria duo (2C) 6000 Codes erreur Description Mise en sécurité Causes probables Erreur Erreur mineure majeure Température ambiance zone 2 Paramètre 53 utilisé sans unité manquante lorsque la fonction d'ambiance "influence de la T° ambiante" Unité d'ambiance débranchée ou (53) est activée.

  • Page 22: Entretien

    Pompe à chaleur Loria duo (2C) 6000 6 Entretien Afin d’assurer le bon fonctionnement de votre appareil pendant de longues années, les opérations d’entretien décrites ci-après sont nécessaires au début de chaque saison de chauffe. Généralement, elles sont effectuées dans le cadre d’un contrat d’entretien Contrôles réguliers "...

  • Page 23: Sonde D'ambiance Ua55 (Option)

    Pompe à chaleur Loria duo (2C) 6000 7 Sonde d'ambiance UA55 (option) °C Notice d’utilisation "1716 - FR" - 23 -...

  • Page 24: Sonde D'ambiance* Et Description De L'affichage

    Pompe à chaleur Loria duo (2C) 6000 Sonde d'ambiance* et description de l'affichage Description de l'affichage : Si l'installation est équipée d'une sonde d'ambiance, programmation horaire n'apparaît l'interface utilisateur. La programmation horaire est gérée uniquement par la sonde d'ambiance de la 00:00 1 2 3 4 5 6 zone considérée.
  • Page 25 Pompe à chaleur Loria duo (2C) 6000 7 2 1 Réglage de l’heure et du jour Affichage de base. 18:30 Réglage de l'heure 1 - Appuyer sur pour atteindre le menu réglage mode prog boost de l’heure et du jour, - L'affichage des heures clignote.

  • Page 26: Tourner La Molette Pour Régler La Température Ambiante Désirée

    Pompe à chaleur Loria duo (2C) 6000 7 2 3 Mode auto : réglage du PROGRAMME HORAIRE et de la consigne de température - Le programme horaire par défaut est défini  pour la semaine entière : [Jour 1 à 7]  6 phases : [6:00 (20°C)] - [08:00 (18°C)] - [11:30 (20°C)] - [13:30 (18°C)] - [17:00 (20°C)] et [22:00 (18°C)].
  • Page 27 Pompe à chaleur Loria duo (2C) 6000 Copier une phase sur le jour suivant astuce (ex. : copier la phase 1 - 07:30 - 20.5°C sur le jour 7). Astuce : pour copier des phases identiques : - Un appui "long" sur la molette (plus de 3 secondes), 07:30 2 3 4 5 6 permet de copier la phase de programmation...
  • Page 28 Pompe à chaleur Loria duo (2C) 6000 7 2 6 Mode veille 1 - Appuyer sur le bouton mode pour sélectionner le mode veille (jusqu'à ce que tous les pictogrammes s'effacent). 19:32 mode prog boost (appui bref) 7 2 7 Fonction de dérogation – Bouton "Boost" En appuyant sur le bouton boost, il est possible d'accéder aux fonctions de dérogation.

  • Page 29: Données Performance Erp

    - La directive étiquetage impose un affichage des performances énergétiques des produits afin d’orienter le choix des clients vers les produits les moins consommateurs d’énergie. Caractéristiques ERP Marque commerciale / Nom du produit : atlantic / Loria duo (2C) 6004 6006 6008...
  • Page 30 Pompe à chaleur Loria duo (2C) 6000 Marque commerciale / Nom du produit : atlantic / Loria duo (2C) 6004 6006 6008 6010 Loria duo 522 960 522 961 522 962 Référence Loria duo 2C 522 995 522 996 522 997 Applications chauffage 35°C...

  • Page 31: Fiche Package

    Pompe à chaleur Loria duo (2C) 6000 Fiche package Sonde extérieure, incluse dans le produit combiné Classe du régulateur Contribution à l'efficacité saisonnière Référence thermostat d'ambiance modulant (avec sonde extérieure incluse 076310 (Sonde d'ambiance UA55) dans le produit combiné) Classe du régulateur Contribution à...

  • Page 32: Conditions De Garantie Pour La France

    Nos appareils sont garantis 2 ans. Cette garantie porte - Les détériorations de pièces provenant d’éléments sur le remplacement des pièces d'origine reconnues extérieurs à l’appareil (humidité, chocs thermiques, effet défectueuses par ATLANTIC d’orage, etc.). Certaines pièces ou composants d’appareils bénéficient - Les dégradations des composants électriques résultant d’une garantie de 5 ans* : Échangeur ou corps de chauffe...
