INSTALLATION

alféa hybrid duo gaz R

Pompe à chaleur air/eau

avec relève gaz intégrée,

split, 2 services

Unité extérieure

WOYA 060 LFCA

WOYA 080 LFCA

WOYG 112 LHT

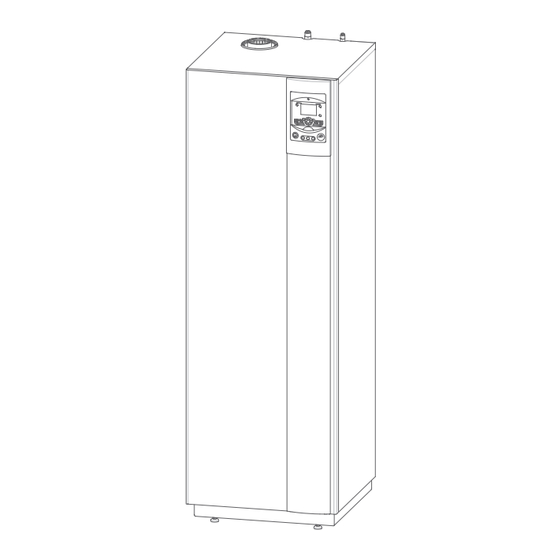

Module hydraulique

021212

021213

024213

U0548978_1751_FR_12

22/01/2024

À conserver par l'utilisateur pour consultation ultérieure

Destinée au professionnel.

Sommaire des Matières pour Atlantic alfea hybrid duo gaz R

Page 1 INSTALLATION alféa hybrid duo gaz R Pompe à chaleur air/eau avec relève gaz intégrée, split, 2 services Unité extérieure WOYA 060 LFCA WOYA 080 LFCA WOYG 112 LHT Module hydraulique 021212 021213 024213 U0548978_1751_FR_12 Destinée au professionnel. 22/01/2024 À conserver par l’utilisateur pour consultation ultérieure...
Page 2 ■ Conditions réglementaires d’installation et ■ Manutention d’entretien L’unité extérieure ne doit pas être couchée au L’installation et l’entretien de l’appareil doivent être cours du transport. Le transport couché risque d’endommager l’appareil par déplacement du ﬂ uide eﬀ ectués par un professionnel agréé conformément frigorigène et déformation des suspensions du aux textes réglementaires et règles de l’art en vigueur notamment :...
Page 3 glycolée, prévoir un contrôle annuel de la qualité du • Connexion sur les borniers à vis glycol. Utiliser le monopropylène de glycol uniquement. L’utilisation de cosse ou d’embout est interdite. La concentration recommandée est de 30% minimum. - Choisir toujours un ﬁ l respectant les normes en L’utilisation du monoéthylène de glycol est interdit.
Page 4 Certiﬁ cat de conformité L’installation d’une chaudière gaz doit obligatoirement faire l’objet d’un Certiﬁ cat de Conformité visé par Qualigaz ou tout autre organisme agréé par le Ministère de l’Industrie (arrêté du 2 août 1977 modiﬁ é) : - Modèle 2 pour une installation neuve complétée ou modiﬁ ée ; - Modèle 4 pour le remplacement d’une chaudière.
Page 5 ► Symboles et déﬁ nitions DANGER. Risque de lésion importante pour la personne et/ou risque de détérioration Danger : Électricité / Choc électrique pour la machine. Respecter impérativement l'avertissement. Danger : Matériau à faible vitesse de combustion Information importante qu'il faut toujours garder à l'esprit.
Page 6 Présentation du matériel ► Colisage • 1 colis : Unité extérieure. • 1 colis : Module hydraulique avec générateur gaz et sonde de température extérieure. • 1 colis : Conduit de raccordement au choix. Ventouse concentrique ... Cheminée ..horizontale (073224) Adaptateur vertical télescopique (073414) ou Adaptateur perpendiculaire avec coude (073416) Kit B23P...
Page 7 ► ► Domaine d’application Déﬁ nitions Cette pompe à chaleur permet : - Split : La pompe à chaleur est composée de deux éléments (une unité extérieure à implanter dehors - Le chauﬀ age en hiver, et un module hydraulique à installer à l’intérieur de - La gestion de deux circuits de chauﬀ...
Page 8 ► Caractéristiques générales Modèle Catégorie gaz 2Esi3P CH - CZ - ES - IT - LT - PT - SK 2H3P DK - EE - FI - IT - SE LU - DE Classe NOx Performances nominales chauﬀ age (T° extérieure / T° départ) Puissance caloriﬁ...
Page 9 Modèle Ballon sanitaire Contenance en eau du ballon sanitaire Litre Pression max. d’utilisation du circuit ECS (PMS) MPa (bar) 0.7 (7) Débit spéciﬁ que ECS à DT 30°K (D) l/min Température maxi °C Divers Poids de l’unité extérieure Poids du module hydraulique (à vide/en eau) 135 / 278 135 / 278 135 / 278...
Page 10 ■ Unité extérieure • modèle 6 • modèle 8 Vue de dessous 4 holes Ø11 Vue de face Vue de côté Vue de dessus • modèle 11 Orifice d’écoulement (Ø 20) 4 trous Ø 12 Vue de dessous 1290 3/8” 5/8”...
Page 11 ■ Module hydraulique Ventouse Ø 80/125 Gaz Ø 20x27 M 49,3 Retour chauﬀ age Ø 26x34 M Départ chauﬀ age Ø 26x34 M 1828 1800 1729 ECS Ø 20x27 M EFS Ø 20x27 M 1229 Encombrement du module 271,5 hydraulique, voir ﬁ...
Page 12 Sonde extérieure QAC34 Pression variable 1 mbar = 10 mm CE = 100 Pa 43907 10000 2490 1000 ° C m /h Sonde de retour PAC Sonde de départ PAC Pression constante 1 mbar = 10 mm CE = 100 Pa B3977 35000 30000...
Page 13 ► Descriptif ■ modèle 6 ■ modèle 11 ■ modèle 8 Hélice haut rendement et bas niveau sonore Moteur électrique à régime variable “Inverter” Module de pilotage “Inverter” Hélice haut rendement et bas niveau sonore Voyants de contrôle et boutons Moteur électrique à...
Page 14 1 - Adaptateur ventouse 9 - Purgeur manuel 19 - Pieds réglables 2 - Tableau de contrôle 10 - Soupape de sécurité, Purgeur 20 - Sonde sanitaire automatique 3 - Condenseur PAC. 21 - Sonde de départ PAC, sonde 11 - Vase d’expansion 18l (position commune 4 - Raccord frigoriﬁ...
Page 15 1 - Régulateur / Interface utilisateur 2 - Interrupteur marche /arrêt 3 - Voyant ACI 4 - Manomètre 5 - Voyant de sécurité ﬁ g. 8 - Tableau de contrôle - 15 -...
Page 16 ► Principe de fonctionnement La pompe à chaleur transmet l’énergie contenue dans Appareil de type étanche (C13, C33). l’air extérieur vers l’habitation à chauﬀ er et la production L’air neuf nécessaire à la combustion est prélevé à d'eau chaude sanitaire. l’extérieur au terminal horizontal ou vertical puis est La pompe à...
Page 17 • Mode de fonctionnement • Principe de fonctionnement de l’eau chaude sanitaire (ECS) - Mode bivalent : Privilégie le fonctionnement de la pompe à chaleur par rapport à la chaudière gaz. La production d’ECS est prioritaire sur le chauﬀ age. Régler le paramètre 2903 sur COP.
Page 18 Implantation ► ► Pose des liaisons frigoriﬁ ques Installation de l’unité extérieure ▼ Précautions d’installation Manipuler tuyaux eﬀ ectuer leur traversée (dalle ou murs) avec les bouchons de protection en place ou après brasure. L’unité extérieure doit exclusivement être installée à l’extérieur (dehors). Si un abri est Conserver les bouchons de protection ou les requis, il doit comporter de larges ouvertures extrémités brasées jusqu'à...
Page 19 ■ Modèles 6, 8 Se rapprocher de votre distributeur d'énergie pour les contraintes d'installation. ≥ 100 mm Minimum ≥ 300 mm Minimum ■ Modèle 11 150 mm 1000 mm 1000 mm ou plus ou plus 1500 mm 1000 mm 300 mm 500 mm Max.
Page 20 • La surface recevant l’unité extérieure doit : - Être perméable (terre, lit de graviers...), - Supporter largement son poids, - Permettre une ﬁ xation solide, - Ne transmettre aucune vibration à l’habitation (des plots anti-vibratiles sont disponibles en accessoires). •...
Page 21 ■ Modèle 11 H > 50 mm * Dans les régions fréquemment enneigées, (H) doit être supérieur à l a couche moyenne de neige. Suivant modèle 4 trous (Ø 10 mm) Suivant modèle 4 trous (Ø 12 mm) Suivant modèle H* ≥...
Page 22 ► Installation du module hydraulique ▼ Le local d’implantation • Choisir l’emplacement de l’unité extérieure et du 300 mm module hydraulique après discussion avec le client. • La pièce où l’appareil fonctionne doit respecter la réglementation en vigueur. L’installation de ce matériel est interdite dans une salle de bain ou une salle d’eau.
Page 23 ► Conduit cheminée, B23 / B23P Conduit d’évacuation cheminée Le conduit d’évacuation doit être conforme à la réglementation en vigueur. Le conduit d’évacuation doit être bien dimensionné (selon la norme NF EN 13384-1). 40 cm Le conduit ne doit être raccordé qu’à un seul appareil. 1,2 m Le conduit doit être étanche à...
Page 24 ► Conduit de raccordement ventouse, C13, C33, C93 Le conduit de raccordement doit être démontable. Par conception, la température des fumées de la chaudière ne peut excéder 120°C, aussi il n’est pas nécessaire d’ajouter un thermostat de protection des conduits d’évacuation. La chaudière doit obligatoirement être raccordée : •...
Page 25 Raccordement ventouse type C13 90° 500 mm mini 90° *5% (= 3°) *5% (= 3°) ¤ Coude à 90° = 1 m de conduit droit. ¤ Coude à 45° = 0.5 m de conduit droit. Conduit d'évacuation existant. ¤ Dévoiement à 45° = 0.5 m de conduit droit. ¤...
Page 26 Ouvrant Entrée d'air Lucarne Saillie de toiture ou de balcon (Cas particuliers, voir NF DTU 61.1 P4) 2 max mini 0,4 0,2 Pignon avec ouvrant Pignon aveugle Mise hors-neige Angle rentrant 0,15 0,85 mini 2 mini 2 mini mini mini 0,4* mini mini...
Page 27 Raccordements liaisons frigoriﬁ ques Cet appareil utilise le réfrigérant R410A. dépasse 80%. Si les épaisseurs recommandées ne sont pas respectées dans les conditions décrites ci- Respecter la législation sur le maniement des ﬂ uides dessus, de la condensation se formera sur la surface frigorigènes.
Page 28 ► Vériﬁ cations et raccordement Le circuit frigoriﬁ que est très sensible aux poussières et à l’humidité, vériﬁ er que la zone autour de la liaison est sèche et propre avant d’ôter les bouchons qui protègent les raccords frigoriﬁ ques. Valeur indicative de souﬄ...
Page 29 PAC modèle liquide liquide liquide Raccords unité extérieure 1/2" 1/4" 5/8" 1/4" 5/8" 3/8" Diamètre (D1) 1/2" (D2) 1/4" (D1) 5/8" (D2) 1/4" (D1) 5/8" (D2) 3/8" Longueur minimale (L) Liaisons Longueur maximale frigoriﬁ ques Longueur maximale Dénivelé maximal (R1) 1/2" - (R2) 1/4"...
Page 30 ► Mise en gaz de l'installation ▼ Charge complémentaire La charge des unités extérieures correspond à des ■ Voir annexe page 73 distances maximales entre unité extérieure et module hydraulique déﬁ nies à la ﬁ g. 23, page 29. En cas de Si une charge complémentaire est nécessaire, distances plus importantes, il est nécessaire d’eﬀ...
Page 31 ▼ Récupération de ﬂ uide frigorigène dans l'unité extérieure Avant toute intervention, s’assurer que toutes les alimentations électriques sont coupées. Énergie stockée après sectionnement des alimentations attendre 1 minute avant d'accéder aux parties internes de l'équipement. Eﬀ ectuez les procédures suivantes pour recueillir le ﬂ...
Page 32 Raccordements hydrauliques ► Raccordement hydraulique du circuit de chauﬀ age ▼ Rinçage de l’installation Avant de raccorder le module hydraulique sur l’installation, rincer correctement le réseau chauﬀ age pour éliminer les particules qui pourraient compromettre le bon fonctionnement de l’appareil. Ne pas utiliser de solvant ou d’hydrocarbure aromatique (essence, pétrole, etc.).
Page 33 ► Volume de l'installation chauﬀ age Il est nécessaire de respecter le volume d'eau mini d'installation. Installer un ballon tampon sur le retour du circuit chauﬀ age en cas de volume inférieur à cette valeur. Dans le cas d'une installation équipée de vanne(s) thermostatique(s), il est nécessaire de s'assurer que ce volume d'eau mini puisse circuler.
Page 34 ► Remplissage et purge de l’installation - Vériﬁ er la ﬁ xation des tuyauteries, le serrage des raccords et la stabilité du module hydraulique. - Vériﬁ er le sens de circulation d’eau et l’ouverture de toutes les vannes. - Procéder au remplissage de l’installation. - Débrayer le clapet antiretour.
Page 35 ► Changement de gaz Rappel : Le générateur gaz est préréglé d’usine au gaz propane G31, pression d’alimentation Raccord sortie habitation 37 mbar. vanne gaz. • Pour un usage au gaz naturel G25, pression d’alimentation habitation : 25 mbar (type gaz de Groningue), il est impératif de retirer le diaphragme à...
Page 36 Raccordements électriques Avant toute intervention, s’assurer que toutes les alimentations électriques sont coupées. L’installation électrique doit être réalisée conformément à la réglementation en vigueur (norme NF C 15-100 - France). ▼ Vue d’ensemble des raccordements électriques Le schéma électrique du module hydraulique est détaillé sur la ﬁ...
Page 37 ► Connexions électriques côté unité extérieure Accès aux bornes de raccordement : - Déposer la façade. Retirer les vis et le couvercle de la façade. - Eﬀ ectuer les raccordements suivant (ﬁ g. 32). - Utiliser serre-câbles aﬁ n d’éviter tout débranchement accidentel des ﬁ...
Page 38 ► Connexions électriques côté module hydraulique Accès aux bornes de raccordement : Ne pas poser en parallèle les lignes de sondes et les lignes du secteur aﬁ n d’éviter les interférences dues - Déposer la façade. aux pointes de tension du secteur. - Ouvrir le coﬀ...
Page 39 • Interconnexion entre unité extérieure et module hydraulique : Respecter la correspondance entre les repères des borniers du module hydraulique et de l’unité extérieure lors du raccordement des câbles d’interconnexion. Une erreur de connexion peut entraîner la destruction de l’une ou l’autre des unités. •...
Page 40 ► ► Sonde extérieure Sonde d’ambiance et/ou centrale ambiance sonde extérieure nécessaire fonctionnement de la PAC. La sonde d’ambiance (la centrale ambiance) est facultative. Consulter les instructions de montage sur l’emballage Consulter les instructions de montage sur l’emballage de la sonde. de la sonde.
Page 41 Sonde extérieure Délestage ou EJP (Effacement Jour de Pointe) * Si l'organe de commande ne délivre pas de Tarifs, jour/nuit, HP/HC contact libre de potentiel, il faudra relayer le contact pour obtenir un câblage équivalent. Défaut externe Dans tous les cas, se reporter aux notices des organes externes (délesteur, compteur d'énergie...) pour réaliser le câblage.
Page 42 Mise en service ► Contrôles avant mise en service - S’assurer qu’un rinçage de l’installation a été eﬀ ectué. - À la première mise en service, verser un verre d’eau dans le siphon. ► Réglage de la vitesse des circulateurs ■...
Page 43 1x... 9x... 2x... 3x... 8x... 7x... 4x... 6x... 5x... ﬁ g. 42 - Réglage du circulateur Éteint Le circulateur ne fonctionne pas, pas d’alimentation électrique. Allumé vert Le circulateur fonctionne normalement. Fonctionnement du circulateur en mode “alerte” Clignotant vert/rouge (sous conditions anormales telles que: fonctionnement à sec, surcharge du moteur dû...
Page 44 ▼ Réglage de la vitesse du circulateur PAC 1 mbar = 10 mm CE = 100 Pa Pression variable circulateur fait varier hauteur manométrique en fonction du débit. Recommandé pour une installation équipée de radiateurs (en particulier tout système avec têtes thermostatiques ou avec électro- vanne de zone).
Page 45 ► Mise en service de la PAC ▼ Conﬁ guration du mode de fonctionnement - Enclencher le disjoncteur général de l’installation. Renseigner les tarifs* des énergies aux diﬀ érents A la première mise en service (ou en hiver), aﬁ n paramètres : de permettre un préchauﬀ...
Page 46 ► Contrôle de combustion Pour eﬀ ectuer les contrôles de combustion (lors d'un changement de gaz ou lors de la maintenance), il est possible de mettre en fonctionnement le générateur gaz indépendamment de la PAC (ﬁ g. 46). Lors de chaque intervention dans le coﬀ ret électrique, s’assurer que l’alimentation électrique est coupée.
Page 47 ► Changement de gaz Pour eﬀ ectuer les contrôles de combustion (lors d'un changement de gaz ou lors de la maintenance), il est possible de mettre en fonctionnement le générateur gaz indépendamment de la PAC (ﬁ g. 46). Lors de chaque intervention dans le coﬀ ret électrique, s’assurer que l’alimentation électrique est coupée.
Page 48 ► Conﬁ guration de la sonde d’ambiance (T55 ou T58) Pour conﬁ gurer la sonde d’ambiance et la lier à la zone 2 : Enregistrement avec conﬁ rmation ; une correction de chauﬀ age adéquate : de la consigne avec le bouton n’est adoptée qu’après - Appuyer plus de 3s sur la touche de présence.
Page 50 Régulation ► L’interface utilisateur, la centrale ambiance et la sonde d’ambiance Interface utilisateur Auto Auto °C Centrale ambiance T75 / T78 Sonde d'ambiance T55 / T58 ﬁ g. 49 - - 50 -...
Page 51 Rep. Fonctions - Déﬁ nitions des fonctions Sélection du régime de fonctionnement - Marche : Production d’ECS en fonction du programme horaire. - Arrêt : Production d’ECS à l’arrêt avec fonction antigel de l’eau sanitaire active. Marche - Touche enclenchement manuel : Appuyer sur la touche ECS pendant 3 s (commutation "réduit"...
Page 52 ► Description de l'aﬃ chage Symboles Déﬁ nitions - Autorisation de fonctionnement brûleur. - Message de défaut Xxxxxxxxxxxxxxxxxxxxxxxxxxx (listes page 66, page 67). Xxxxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxxxx - Maintenance, régime spécial. - Niveau d'information activé INFO (liste page 69). ﬁ g. 50 - Aﬃ chage interface utilisateur PROG - Programmation activée.
Page 53 Paramètre 3700 (Libération sous T° ext.). Fonctionnement PAC + générateur gaz 4 3,75 3,5 3,25 2,75 2,25 Radiateur 1,75 classique 1,25 Radiateur basse température 0,75 Plancher chauﬀ ant (uniquement avec 0,25 option kit 2 circuits) Température extérieure °C ﬁ g. 52 - Pente de la courbe de chauﬀ e (ligne 720) Pente loi d'eau +4,5 -4,5...
Page 54 ► Paramétrage de la régulation ▼ Généralités ▼ Réglage des paramètres Seuls les paramètres accessibles aux niveaux : - Choisir le niveau souhaité. U - Utilisateur ﬁ nal. - Faire déﬁ ler la liste des menus. I - Mise en service. - Choisir le menu souhaité.
Page 55 ▼ Liste des lignes de fonction Pour une installation simple (1 seul circuit Pour une installation 2 circuits ou 1 circuit radiateur), seuls les menus "circuit 2" sont plancher chauﬀ ant (avec kit 2 circuits), accessibles. les menus "circuit 1" seront accessibles après programmation du paramètre 5710.
Page 56 Plage de réglage Incrément Réglage Ligne Fonction ou aﬃ chage de réglage de base phase Hors service (ﬁ n) 00:00... --:-- 10 min --:-- ème phase En service (début) 00:00... --:-- 10 min --:-- ème ème phase Hors service (ﬁ n) 00:00...
Page 57 Plage de réglage Incrément Réglage Ligne Fonction ou aﬃ chage de réglage de base Consigne de départ mini (pour ventilo- 8 °C... Consigne de départ 1 °C 17 °C convecteur) max. Consigne de départ mini... Consigne de départ max. 1 °C 55 °C 80 °C Plancher chauﬀ...
Page 58 Plage de réglage Incrément Réglage Ligne Fonction ou aﬃ chage de réglage de base Réglage du chauﬀ age, circuit 2 Programme de base pour une conﬁ guration d'installation simple 1 seul circuit radiateur. Mode protection, 1000 Mode de fonctionnement Automatique Automatique, Réduit, Confort Consigne de température d'ambiance de Température réduite…...
Page 59 Plage de réglage Incrément Réglage Ligne Fonction ou aﬃ chage de réglage de base Réglage de l’ECS (eau chaude sanitaire) 1600 Mode de fonctionnement Arrêt, Marche, Eco Marche Consigne réduit (ligne 1610 Consigne température ECS confort 55 °C 1612)… 65 °C 8 °C...
Page 60 Plage de réglage Incrément Réglage Ligne Fonction ou aﬃ chage de réglage de base Compteur d'énergie 3095 Non utilisé 3190 3264 Prix énergie haut tarif (Tarif Heures pleines) 3265 Prix énergie bas tarif (Tarif Heures creuses) 3266 Non utilisé Prix énergie fonte alternat (Tarif énergie 3267 fossile) Générateur additionnel (Relève chaudière)
Page 61 Plage de réglage Incrément Réglage Ligne Fonction ou aﬃ chage de réglage de base Contact de repos, Contact de 5981 Sens d'action entrée EX1 Contact de travail travail Tarif réduit 5982 Fonction Entrée EX2 électricité E5 0: Sans, 1: Arrêt forcé relève élec. E6, 2: Tarif réduit électricité E5, 4: Surcharge évapor. E14, 5: Pressostat évaporat. E26, 6: Contrôleur débit évap E15, 7: Contrôl débit consomat E24, 8: Dégivrage manuel E17, 9: Synthèse alarmes PAC E20, 10: Défaut démar progress E25, 12: Pressostat BP E9, 13: Pressostat HP E10, 14: Surcharge compress 1 E11, 15: Message erreur/alarme, 16: Surveillance secteur E21, 18: Pression diﬀ...
Page 62 Plage de réglage Incrément Réglage Ligne Fonction ou aﬃ chage de réglage de base 6410 Fonction entrée H32 Sans 0: Sans, 1: Commut. régime zones + ECS, 2: Commutation régime ECS, 3: Commutation régime zones, 4: Commutation régime zone 1, 5: Commutation régime zone 2, 6: Commutation régime zone 3, 8: Message erreur/alarme, 9: Demande circuit consomm.
Page 63 Plage de réglage Incrément Réglage Ligne Fonction ou aﬃ chage de réglage de base Test des entrées / sorties 7700 Test des relais Ce test consiste à commander un à un les relais du régulateur et d’en vériﬁ er les sorties. Il permet de contrôler que les relais fonctionnent et que le câblage est correct (pour cela, vériﬁ...
Page 64 Plage de réglage Incrément Réglage Ligne Fonction ou aﬃ chage de réglage de base Diagnostic générateur 8400 État compresseur 1 Arrêt, Marche Arrêt 8406 Pompe de condenseur Arrêt, Marche Arrêt 8407 Vitesse pompe condensateur 0... 100 % 8410 Température retour PAC 0...
Page 65 Plage de réglage Incrément Réglage Ligne Fonction ou aﬃ chage de réglage de base 8820 Circulateur ECS Arrêt, Marche Arrêt 8830 Température ECS 0... 140 °C Consigne de température ECS Heures fonctionnement pompe ECS 8840 0... 2730 h RAZ ? (remise à zéro ?) Non, Oui Compteur démarrages pompe ECS 8841 0...
Page 66 Diagnostic de pannes Selon que la panne provient de l’unité extérieure ou du module hydraulique, le défaut peut être signalé par l’aﬃ cheur digital ou par la diode des cartes interface. Avant toute intervention, s’assurer que toutes les alimentations électriques sont coupées.
Page 67 Défauts du régulateur chaudière (LMS) visibles sur l’aﬃ cheur digital. Codes d'erreur Type d'anomalie Causes probables Action Sonde de chaudière en Arrêt de l'appareil court-circuit Vériﬁ er le câblage de la sonde Erreur sur la sonde Redémarrage à la chaudière Remplacer la sonde Sonde de chaudière disparition du problème...
Page 68 ► Défauts de l'unité extérieure En cas d'erreur provenant de l'unité extérieure, l'interface utilisateur aﬃ che le code erreur "Er 66". Consulter le menu information : L'information " n°18" précise le code du défaut de l'unité extérieure " xx" (liste ci- dessous).
Page 69 ► Aﬃ chage d’information La touche Info permet d’appeler diverses informations. Selon le type d’appareil, la conﬁ guration et l’état de fonctionnement, certaines lignes d’informations peuvent ne pas être disponibles. Défauts aﬃ chés sur l’unité extérieure - Messages d’erreur possibles dans la liste des codes (modèle 11) d’erreur (voir tableau, page...
Page 70 Entretien de l’installation Avant toute intervention, s’assurer que toutes les alimentations électriques sont coupées. Énergie stockée : après sectionnement des alimentations attendre 10 minutes avant d'accéder aux parties internes de l'équipement. L’entretien de la chaudière doit être eﬀ ectué régulièrement aﬁ n de maintenir son rendement élevé. Suivant les conditions de fonctionnement, l’opération d’entretien sera eﬀ...
Page 71 ► Entretien du conduit d’évacuation Le conduit ventouse (ou la cheminée) doit être vériﬁ é et nettoyé régulièrement par un spécialiste (1 fois par an). - Vériﬁ er que le conduit ventouse n’est pas obstrué. - Vériﬁ er que l’évacuation des condensats n’est pas bouchée.
Page 72 Maintenance ► Vidange du module hydraulique Clapet fermé (Position normale - Déposer la façade de la PAC. de fonctionnement) - Mettre vanne directionnelle position intermédiaire. - Débrayer le clapet antiretour (rep. 4, ﬁ g. 59). - Ouvrir les vannes de vidange (rep. 5). Clapet débrayé...
Page 73 Annexes ► Procédure de mise en gaz Cette opération est réservée aux installateurs en règle avec la législation sur le maniement des ﬂ uides frigorigènes. Le tirage au vide avec une pompe à vide étalonnée est impératif (voir ANNEXE 1). Ne jamais utiliser du matériel utilisé...
Page 74 ▼ Test d'étanchéité ▼ Tirage au vide - Retirer le bouchon de protection (B) de l’oriﬁ ce de méthode vides (ANNEXE charge (Schrader) de la vanne gaz (gros diamètre). fortement recommandée pour toute - Raccorder le ﬂ exible haute pression du Manifold sur installation et plus particulièrement lorsque la l’oriﬁ...
Page 76 ► Schémas hydrauliques de principe • 1 circuit de chauﬀ e (radiateurs) - 76 -...
Page 77 • 1 circuit de chauﬀ e (plancher chauﬀ ant) - 77 -...
Page 78 • 2 circuits de chauﬀ e (radiateurs + plancher chauﬀ ant) - 78 -...
Page 79 • 2 circuits de chauﬀ e (plancher chauﬀ ant + plancher chauﬀ ant) - 79 -...
Page 80 ► Plans de câblage électrique ■ Modèle 6 Réactance Réactance WOYA 060 LDC WOYA 060 LFC / WOYA 060 LFCA Compresseur Sonde température Sonde température CN73 2 CN72 Détendeur électronique Compresseur Sonde température Evaporateur Capteur CN39 CN71 Pression Sonde température Refoulement Carte de régulation...
Page 81 ■ Modèle 8 WOYA080LDC WOYA 080 LFC / WOYA 080 LFCA Capteur CN90 de pression Carte de régulation Sondes température CN64 Compresseur (Main PWB) Sondes température CN72 Détendeur électronique CN42 CN40 CN200 CN400 1 2 3 4 5 1 2 3 4 5 6 7 8 9 1 2 3 4 Sondes température CN62...
Page 82 ■ Modèle 11 Option Carte de commande (Inverter) (connecteur) Pressostat Voir la notice technique Sonde temp. Compresseur Sonde temp. Extérieure Sonde temp. évaporateur Sonde temp. Refoulement Bobine Fusible détendeur Sonde temp. Radiateur F4 T 5A - 250 V Sonde temp. milieu évaporateur Carte principale...
Page 83 Caractéristiques fusibles T3.15AH250V, 5x20 mm, IEC 60127-1 Fuse specifications T6.3AH250V, 5x20 mm, IEC 60127-1 Retour / Reset Return Fumées / Départ / Flow Flue gas Capteur de pression / Pressure sensor X10b Ventilaleur / X15a X16a Sonde exterieure / Outdoor sensor Sonde condensation / Condensation sensor CN18...
Page 84 Procédure de mise en marche Avant de mettre sous tension le module hydraulique : • Vériﬁ er le câblage électrique. • Vériﬁ er la mise en gaz du circuit frigoriﬁ que. • Vériﬁ er la pression du circuit hydraulique (1 à 2 bars), vériﬁ er que la PAC est purgée, ainsi que le reste de l’installation.
Page 85 ▼ Démarrage • Mise en marche (voir "Mise en service de la PAC", page 45). Non conforme Enclencher le disjoncteur général de l'installation (alimentation unité extérieure) 2 heures avant de procéder aux essais => Préchauﬀ age du compresseur.. Enclencher l'interrupteur marche/arrêt => Initialisation de quelques secondes. Fonctionnement du circulateur chauﬀ...
Page 86 ► Fiche de paramètrage Paramètre Désignation Régl. Menus Paramètre Désignation Régl. Menus Réglages préalables Relève chaudière langue inter. Utilisat. 3700 T° ext. autori. marche génér. addit. heure et Divers heure / minutes date 6420 fonction entrée H33 conﬁ guration heure et jour / mois date 6100...
Page 87 ► Fiche technique de mise en service Chantier Installateur N° série N° série Unité extérieure Module hydraulique Modèle Modèle Type de ﬂ uide frigorigène Charge ﬂ uide frigorigène Contrôles Tensions et intensités en fonctionnement sur l'unité extérieure Respect des distances d'implantation Évacuation condensats corrects Raccordements électriques/serrage connexions Absence fuites de GAZ frigoriﬁ...
Page 88 - La directive étiquetage impose un aﬃ chage des performances énergétiques des produits aﬁ n d’orienter le choix des clients vers les produits les moins consommateurs d’énergie. ► Caractéristiques ERP Marque commerciale / Nom du produit : atlantic / alféa hybrid duo gaz R Référence 522597 522598 521599 Applications chauﬀ...
Page 89 Marque commerciale / Nom du produit : atlantic / alféa hybrid duo gaz R Référence 522597 522598 521599 Applications chauﬀ age 55°C 55°C 55°C Puissance caloriﬁ que déclarée à charge partielle pour une température intérieure de 20°C et une température extérieure de Tj Tj = -7°C...
Page 90 ► Fiche package Nom du produit alféa hybrid duo gaz R ... Référence 522597 522598 521599 Eﬃ cacité saisonnière de la pompe à chaleur pour le chauﬀ age des 115% 118% 112% locaux Type de régulation - Sonde extérieure (incluse dans le produit combiné) classe II classe II classe II...
Page 91 ► Certiﬁ cat CE - 91 -...
Page 92 Date de la mise en service : www.atlantic.fr Société Industrielle de Chauffage Coordonnées de votre installateur chauffagiste ou service après-vente. SATC - BP 64 - 59660 MERVILLE - FRANCE Cet appareil est conforme : - au règlement (UE) 2016/426, à la directive rendement 92/42/CEE et ses modiﬁ catifs (93/68/CEE), - à...
