Atlantic Loria duo 6000 Notice D'utilisation
Masquer les pouces
Voir aussi pour Loria duo 6000:
- Notice d'installation (64 pages) ,
- Notice d'utilisation (32 pages) ,
- Notice d'installation (68 pages)
Table des Matières
Publicité
Liens rapides

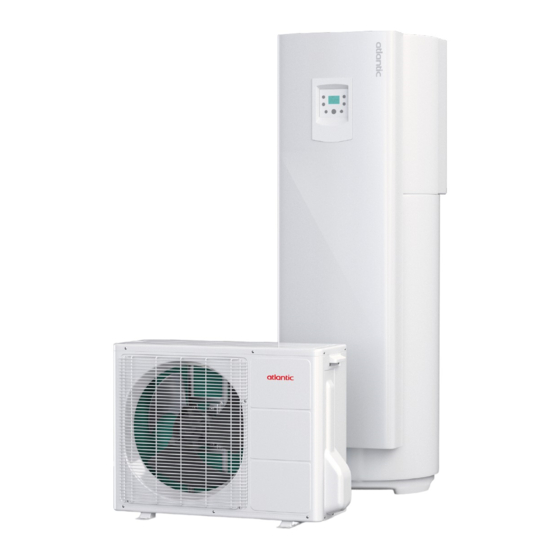

Loria duo 6000
Pompe à chaleur air/eau
split 2 services
Loria duo 6004
Loria duo 6006
Loria duo 6008
Loria duo 2C 6004
Loria duo 2C 6006
Loria duo 2C 6008
U0525139_1716_FR_7
18/05/2017
FR
NL
IT
NL
Notice d'utilisation
destinée au professionnel
et à l'utilisateur
à conserver par l'utilisateur
pour consultation ultérieure
www.atlantic.fr
DE
Publicité
Table des Matières
Manuels Connexes pour Atlantic Loria duo 6000
Sommaire des Matières pour Atlantic Loria duo 6000
- Page 1 Loria duo 6000 U0525139_1716_FR_7 18/05/2017 Pompe à chaleur air/eau split 2 services Loria duo 6004 Loria duo 6006 Loria duo 6008 Loria duo 2C 6004 Loria duo 2C 6006 Notice d’utilisation Loria duo 2C 6008 destinée au professionnel et à l’utilisateur à...
-
Page 2: Consignes De Sécurité
Pompe à chaleur Loria duo (2C) 6000 1 Consignes de sécurité utilisation de l’appareil. • Mise en service Ne mettre l’appareil sous tension qu’une fois les remplissages effectués. Ne pas essayer d’installer soi-même cet appareil. Cette pompe à chaleur nécessite pour son L’installation doit toujours être reliée à... -
Page 3: Vue D'ensemble De L'installation
Pompe à chaleur Loria duo (2C) 6000 2 Vue d’ensemble de l’installation Précautions et avertissements 2.1.5 Le plancher chauffant concernant votre installation Un plancher chauffant neuf nécessite une mise en chauffe initiale progressive pour éviter tout problème 2.1.1 L’unité extérieure L’unité... -
Page 4: Fin De Vie De L'appareil
Pompe à chaleur Loria duo (2C) 6000 Fin de vie de l’appareil Vue d’ensemble de l’installation Le démantèlement et le recyclage des appareils doivent être pris en charge par un service spécialisé. installateur. Elle est constituée des principaux éléments suivants : En aucun cas les appareils ne doivent être jetés avec les ordures ménagères, avec les encombrants ou dans - L’unité... -
Page 5: Conduite De L'installation
Pompe à chaleur Loria duo (2C) 6000 3 Conduite de l’installation • SELECT - Navigation et sélection des usages disponibles. • MODE - Navigation et sélection du mode pour l'usage présélectionné. • Réglage - Réglage des consignes de la fonction sélectionnée avec les touches •... - Page 6 Pompe à chaleur Loria duo (2C) 6000 • Accès aux paramètres Utilisateur Usage Chauffage (référence au circuit concerné Z1 ou Z2) Usage ECS Usage Rafraîchissement (référence au circuit concerné Z1 ou Z2) Veille Fonctionnement compresseur Fonctionnement appoint électrique (chauffage ou ECS) Mode PROG : Fonctionnement régulé...
-
Page 7: Première Mise En Service
Pompe à chaleur Loria duo (2C) 6000 Première mise en service • L’installation et la première mise en service de la pompe à chaleur doivent être faites par un professionnel qui vous donnera toutes les instructions pour la mise en route et la conduite de la pompe à... - Page 8 Pompe à chaleur Loria duo (2C) 6000 3.3.2 Réglage de l’heure. 1 - Appuyer sur - Alternance entre le paramètre "réglage heure" (ligne n°1) et l'heure (ex. 18:30) (n° 1 / 18:30) : 2 - Appuyer sur heures clignote. 3 - Appuyer sur le bouton pour régler l'heure 4 - Appuyer sur...
-
Page 9: Choix Du Mode Et Réglage Du Programme Horaire Selon L'usage
Pompe à chaleur Loria duo (2C) 6000 3.3.3 Choix du MODE et réglage du PROGRAMME HORAIRE selon l'USAGE • Sélectionner l'USAGE Pour sélectionner l'usage : appuyer plusieurs fois sur la touche SELECT. Sélectionner l'usage à régler. L'icone clignote. exemple : Chauffage de la zone 1. - Page 10 Pompe à chaleur Loria duo (2C) 6000 • Le programme horaire de chauffage par défaut de 6:00 à 22:00 en mode confort (de 22:00 à 6:00 en mode réduit). phase début confort T° confort T° réduite T° réduite 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Pour votre confort, vous pouvez régler jusqu'à...
-
Page 11: Réglage Des Consignes De Température
Pompe à chaleur Loria duo (2C) 6000 3.3.4 Réglage des consignes de température mode Usage en cours (chauffage zone 1). Mode en cours (PROG / phase confort). Si besoin, appuyer sur la touche SELECT l'usage [Ex. : La consigne ECO est 18°C] Régler la consigne de température à... - Page 12 Pompe à chaleur Loria duo (2C) 6000 Notice d’utilisation "1716 - FR" - 13 -...
-
Page 13: Choix Du Mode Ecs Et Réglage Du Programme Horaire Ecs
Pompe à chaleur Loria duo (2C) 6000 Choix du MODE ECS et réglage du PROGRAMME HORAIRE ECS • Sélectionner l'USAGE ECS Pour sélectionner l'usage : appuyer plusieurs fois sur la touche SELECT. L'icone clignote. • Sélectionner le MODE Pour choisir le mode : appuyer plusieurs fois sur la touche MODE. L'icone clignote. - Page 14 Pompe à chaleur Loria duo (2C) 6000 • de 0:00 à 5:00 (1 phase de chauffe ECS) et de 14:30 à 17:00 (2 phase de chauffe ECS). phase phase début confort T° confort T° réduite début T° confort T° réduite 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Pour votre confort, vous pouvez régler jusqu'à...
-
Page 15: Paramétrage De La Régulation
Pompe à chaleur Loria duo (2C) 6000 4 Paramétrage de la régulation Généralités • Seuls les paramètres accessibles au niveau : - Utilisateur. sont décrits dans ce document. • Les paramètres accessibles au niveau : - Installateur..sont décrits dans document réservé... - Page 16 Pompe à chaleur Loria duo (2C) 6000 Programme horaire pour le chauffage (1) (2) , Circuit 2 Présélection (jour / semaine) 1 ... 10 1 = lundi ; 2 = mardi… 7 = dimanche ; 8 = lundi à vendredi ; 9 = samedi et dimanche 1ère phase du jour sélectionné...
-
Page 17: Sonde D'ambiance Ua55 (Option)
Pompe à chaleur Loria duo (2C) 6000 7 Sonde d'ambiance UA55 (option) °C Notice d’utilisation "1716 - FR" - 21 -... - Page 18 Pompe à chaleur Loria duo (2C) 6000 Si l'installation est équipée d'une sonde d'ambiance, programmation horaire n'apparaît l'interface utilisateur. La programmation horaire est gérée uniquement par la sonde d'ambiance de la 00:00 1 2 3 4 5 6 zone considérée. Se référer à la notice de la sonde 0.0.0 °C d'ambiance.
-
Page 19: Réglage De L'heure Et Du Jour
Pompe à chaleur Loria duo (2C) 6000 7.2.1 Réglage de l’heure et du jour 18:30 Réglage de l'heure 1 - Appuyer sur pour atteindre le menu réglage mode prog boost de l’heure et du jour, heures clignote. 19:32 2 - Appuyer sur pour régler l'heure [ex. -
Page 20: Mode Auto : Réglage Du Programme Horaire Et De La Consigne De Température
Pompe à chaleur Loria duo (2C) 6000 7.2.3 Mode auto : réglage du PROGRAMME HORAIRE et de la consigne de température - Le programme horaire par défaut pour la semaine entière : [Jour 1 à 7] 6 phases : [6:00 (20°C)] - [08:00 (18°C)] - [11:30 (20°C)] - [13:30 (18°C)] - [17:00 (20°C)] et [22:00 (18°C)]. Ph. -
Page 21: Mode Permanent : Réglage De La Consigne De Température
Pompe à chaleur Loria duo (2C) 6000 (ex. : copier la phase 1 - 07:30 - 20.5°C sur le jour 7). Astuce : pour copier des phases identiques : 07:30 2 3 4 5 6 - Un appui "long" sur la molette (plus de 3 secondes), 20.5 permet de copier la phase de programmation °C... -
Page 22: Mode Veille
Pompe à chaleur Loria duo (2C) 6000 7.2.6 Mode veille 1 - Appuyer sur le bouton pour sélectionner le mode veille (jusqu'à ce que tous les pictogrammes s'effacent). 19:32 mode prog boost (appui bref) 7.2.7 Fonction de dérogation – Bouton "Boost" En appuyant sur le bouton , il est possible dérogation chauffage).
