AMI Oxysafe
Dépannage
7.2.
A-96.250.652 / 060720

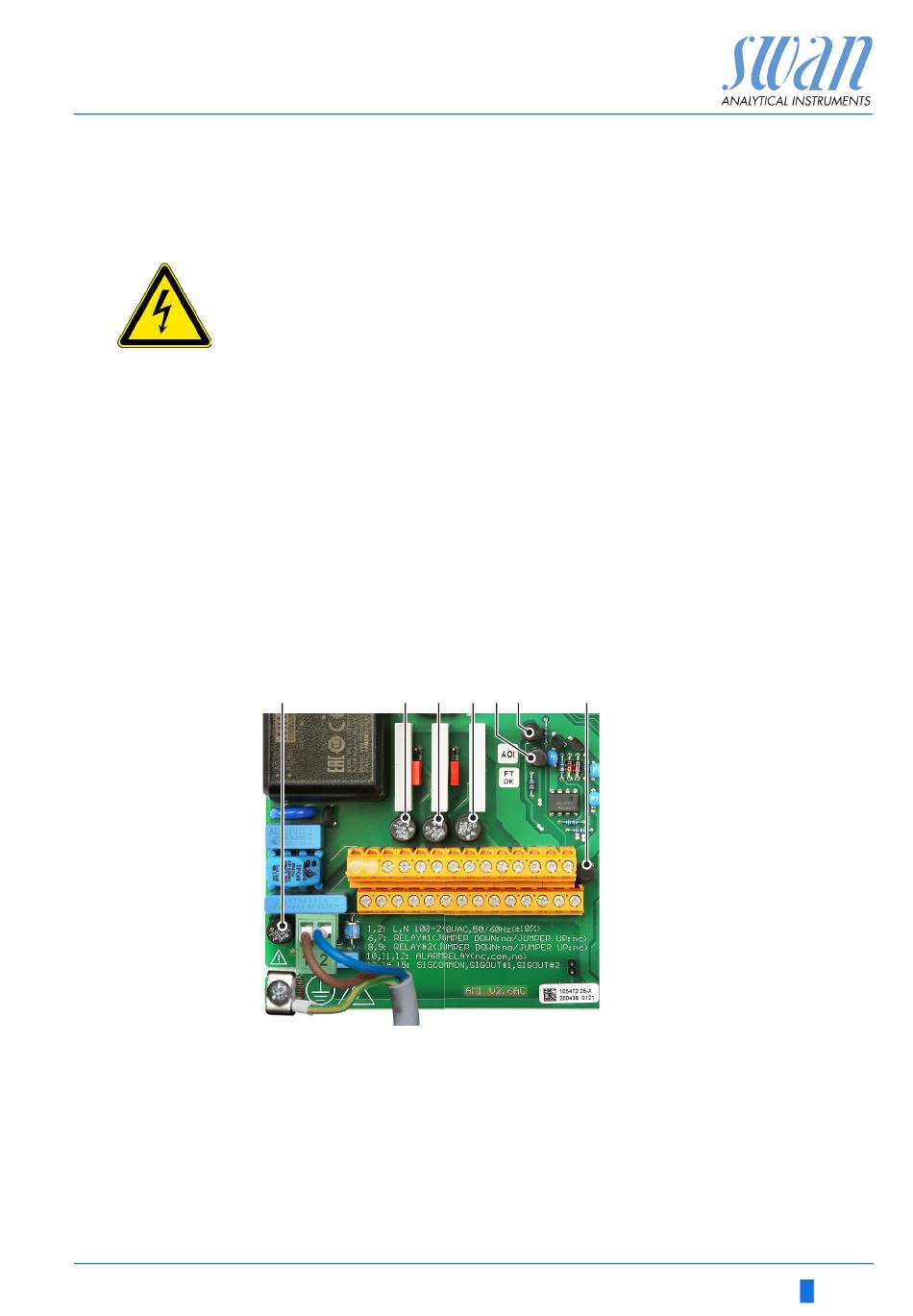

Remplacement des fusibles
AVERTISSEMENT
Tension externe.
Les appareils alimentés en externe raccordés au relais 1 ou 2
ou à l'alarme peuvent provoquer des chocs électriques
Assurez-vous que les appareils raccordés aux contacts
suivants sont débranchés de l'alimentation secteur avant de
reprendre l'installation.
– Relais 1
– Relais 2
– Relais d'alarmes
Quand un fusible a sauté, déterminez la raison et réparez-le avant
de le remplacer par un neuf.
Utilisez une pince à épiler ou une pince à bec fin pour retirer le
fusible usagé. Utilisez seulement des fusibles d'origine fournis
par SWAN.
A
B C D E F
A
Version AC: 1,6 AT/250V Alimentation électrique de l'appareil
Version DC: 3.15 AT/250 V Alimentation électrique de l'appareil
B
1,0 AT/250V Relais 1
C
1,0 AT/250V Relais 2
D
1,0 AT/250V Relais d'alarme
E
1,0 AF/125V Sortie de signal 2
F
1,0 AF/125V Sortie de signal 1
G
1,0 AF/125V Sortie de signal 3
G
49
