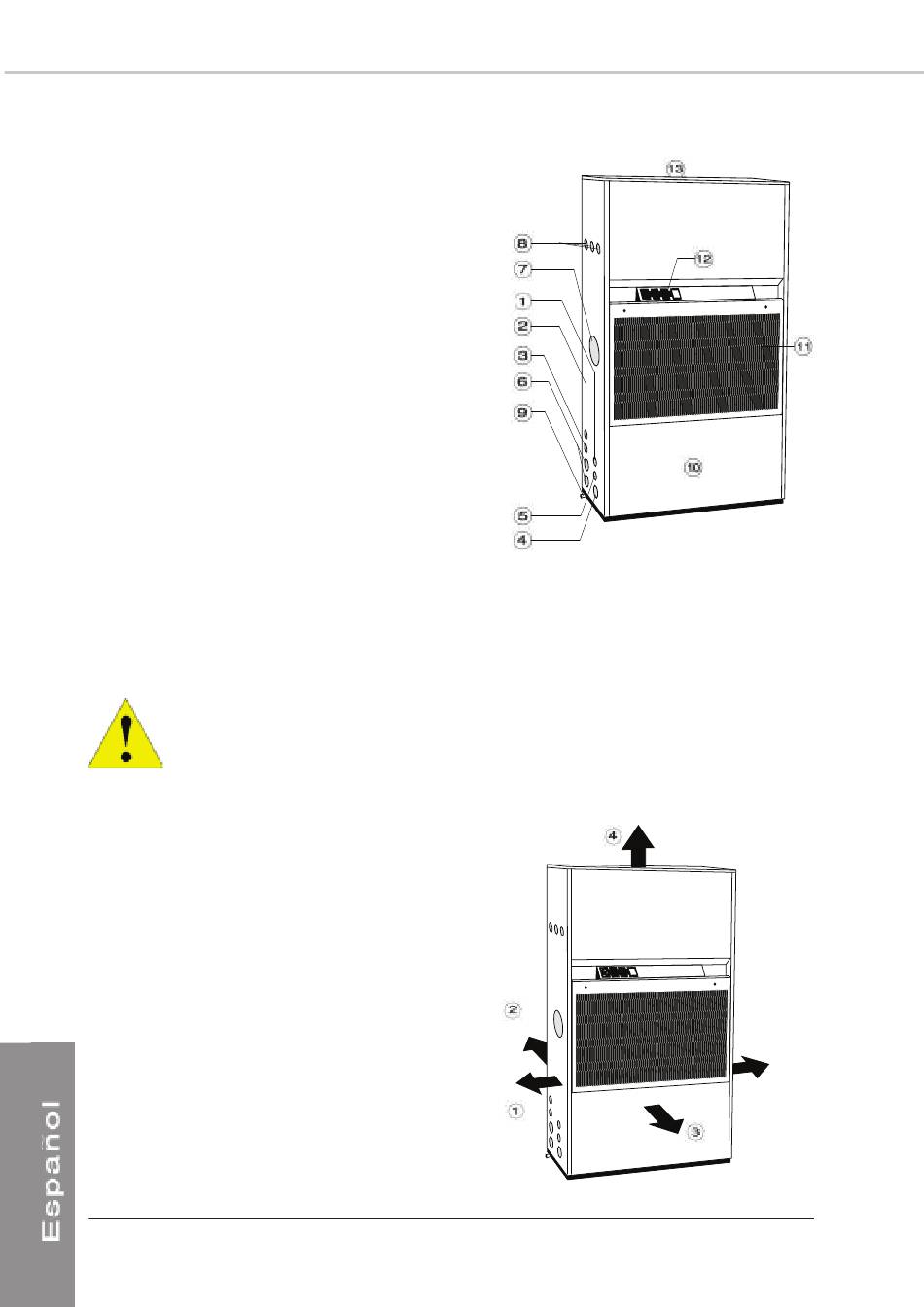

DESCRIPCIÓN
1. Cable circuito de mando - caso de alimentación general en Trifásica 400 V sin Neutro.
2. Cable para mando auxiliar (accesorio).
3. Conexiones eléctricas hacia el UC.
4. Cable de alimentación general.
5. Evacuación de los condensados por tubo flexible
Ø 20 x 25.
6. Conexiones frigoríficas hacia la UC o alimentación,
y salida del agua de refrigeración por flexibles
(longitud: 1 m - conexión sobre tuerca libre H. Ø
20x27 - caso por AGUA).
7. Conexión conducto de retorno de aire nuevo
(lateral o trasero).
8. Conexión de la bateria de calefacción agua
caliente incorporada (entrada y salida de agua
M. Ø 26 x 34).
9. Evacuación de seguridad del fondo del aparato
(obturada por un tapón) - tubo liso Ø22 mm
exterior.
10. Panel frontal inferior (acceso a las conexiones
frigoríficas y eléctricas).
11. Panel de aspiración.
12. Platina de mando.
13. Orificios para la impulsión de aire superior.
INSTALACIÓN
La unidad no ha sido diseñada para soportar pesos o tensiones de equipos adyacentes, tuberías y
construcciones. Cualquier peso o tensión ajenos podría provocar un problema de funcionamiento
o un hundimiento que puede ser peligroso y causar daños corporales. En este caso, se anularía la
garantía
INSTALACIÓN DE LA UNIDAD INTERIOR
ÁREA DE SERVICIO
1. por el lado elegido para las conexiones
2. caso retorno total de aire trasero
3. caso impulsión de aire delantera con accesorio plenum
4. caso impulsión de aire directa vertical
RESPETAR LAS DISTANCIAS MÍNIMAS INDICADAS ALREDEDOR DEL ARMARIO.
650mm
650mm
8
900mm
650mm
1200mm
