multi EA 5000
10.1.3 Raccord
10.2 Installation
Le raccordement électrique et l'interface avec le module de base se trouvent à l'arrière
du module de détection.
Vu de devant, l' i nterrupteur de l' a ppareil pour mettre en marche et à l' a rrêt le module de
détection se trouve en haut à droite, sur la face arrière de l' a ppareil. En-dessous se
trouvent le fusible de l' a ppareil et le raccordement au réseau.
La communication avec le module de base s' e ffectue au moyen d' u n câble d' i nterfaces à
neuf pôles. L'interface à l'arrière de l'appareil est repérée par « S-Coul ».
1
2

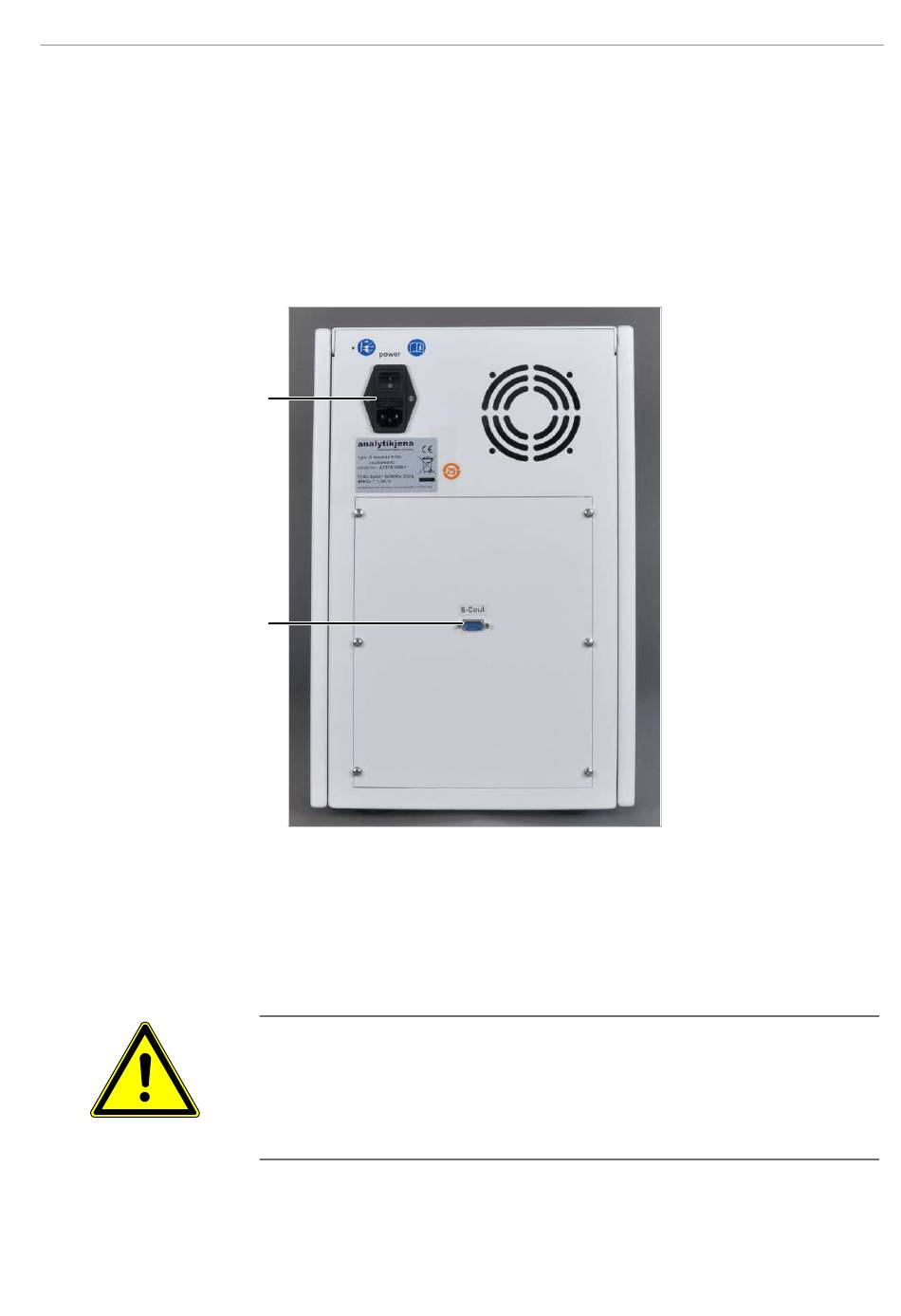

Fig. 52
Arrière du détecteur de soufre coulométrique
1 Raccord secteur, porte-fusible, inter-
rupteur de l'appareil
ATTENTION
Risque de blessure
Lors de la manipulation des pièces en verre, il y a risque de blessures par bris de verre.
¡ Manipuler avec grande précaution les pièces en verre.
Analyse du soufre avec Coulometric Sulfur Module
2 Interface avec le module de base
81
