PRINCIPE DE FONCTIONNEMENT

Dans la condition de zone contrôlée libre, les deux sorties présentes sur le Récepteur sont
activées et permettent le fonctionnement normal de la machine qui y est reliée.
Chaque fois qu'un objet de dimensions supérieures ou égales à la résolution du système
interrompt le chemin optique d'un ou de plusieurs faisceaux, le Récepteur désactive ses sorties.
Cette condition permet de bloquer le mouvement dangereux de la machine (à l'aide d'un circuit
d'arrêt approprié de cette dernière).
La résolution est la dimension minimale que doit avoir un objet pour pouvoir obscurcir
sûrement au moins un des faisceaux optiques créés par la barrière en traversant la zone
contrôlée (Figure 1).
La résolution est constante quelles que soient les conditions de travail car elle dépend
uniquement des caractéristiques géométriques des lentilles et de la distance entre deux lentilles
adjacentes.
La hauteur de la zone contrôlée est la hauteur effectivement protégée par la barrière de
sécurité.
Si cette dernière est placée horizontalement, la valeur en question indique la profondeur de la
zone protégée.
La portée utile est la distance maximale qu'il peut y avoir entre l'Émetteur et le Récepteur.
VISION MXL est disponible dans les résolutions suivantes :
VISION MXL est également disponible dans la version 2, 3, 4 faisceaux avec pas entre les
axes optiques :
8540687 • 18 Marzo 2008 • Rev.4
30 mm (hauteurs protégées de 150 mm à 1200 mm) :
–
PROTECTION DES MAINS.
40 mm (hauteurs protégées de 300 mm à 1200 mm) :
–
PROTECTION DES MAINS.
500 mm (2 faisceaux), 400 mm (3 faisceaux), 300 mm (4 faisceaux).
–
PROTECTION DU CORPS.

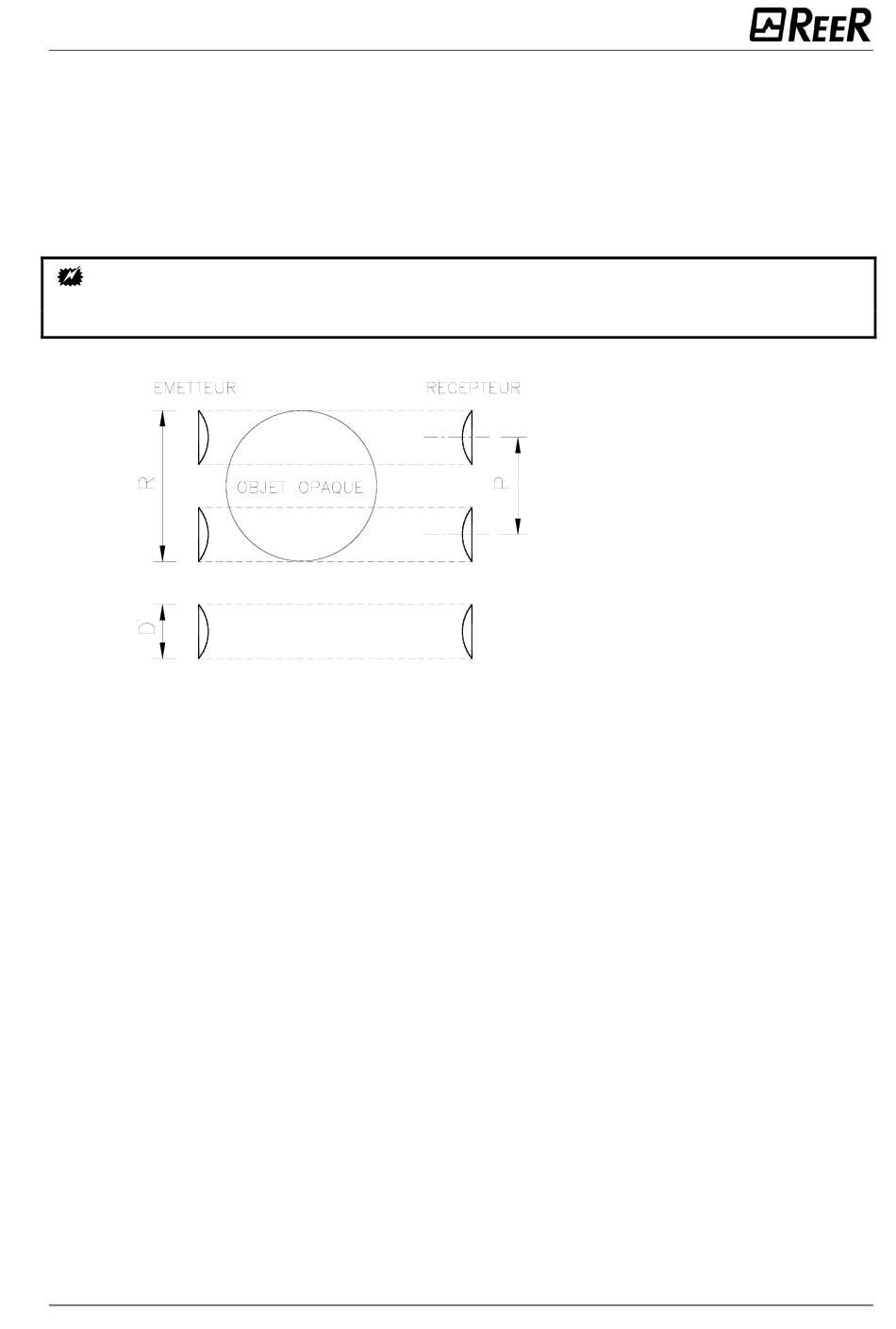

P = Distance entre 2 lentilles
D = Diamètre d'une lentille
R = Résolution = P+D
Figure 1
VISION MXL
