Tableau 4 Tailles d'échantillon minimum
Taille de tube à essai
12 mm
13 mm
16 mm
19 mm
Installation d'un adaptateur pour cuves
Remarque : Utilisez la fonction d'étalonnage spécifique à l'application (ASC) de
l'instrument pour obtenir une lecture directe des résultats avec les adaptateurs
pour cuves installés. Si vous n'utilisez pas la fonction ASC, une nouvelle courbe
d'étalonnage doit être développée à chaque fois qu'un adaptateur pour cuves est
utilisé.
1. Alignez la languette de l'adaptateur pour cuves vers l'avant de
l'instrument
(Figure
9).
2. Placez l'adaptateur pour cuves dans le porte-cuve.
3. Étalonnez l'instrument à chaque fois que le diamètre de la cuve pour
échantillon est modifié. Effectuez l'étalonnage en utilisant des cuves
pour échantillon présentant la même longueur de cheminement que
la cuve pour échantillon qui sera utilisée pour mesurer les
échantillons.
Remarque : Si les tubes d'essai sont plus hauts que le couvercle du
compartiment pour cuves, utilisez le grand écran protecteur de lumière fourni
avec l'adaptateur pour cuves.
40 Français

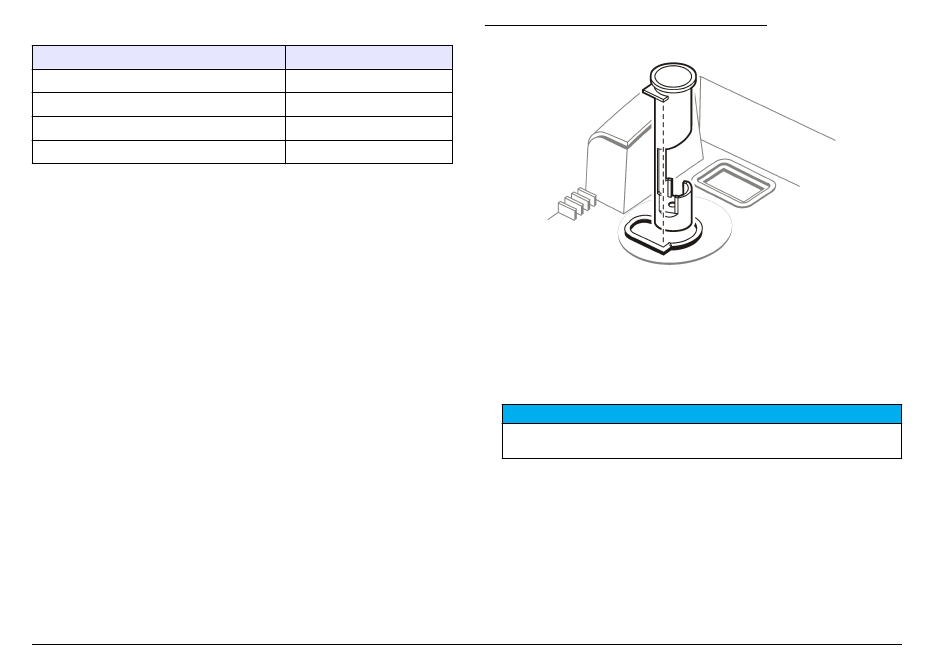

Figure 9 Dépose d'un adaptateur pour cuves
Echantillon
2,5 ml
3,5 ml
5 ml
7 ml
Dépose d'un adaptateur pour cuves
1. Tirez avec précaution l'adaptateur pour cuves vers le haut jusqu'à ce
que la moitié de l'adaptateur sorte du porte-cuve.
2. Tournez lentement l'adaptateur pour cuves à 90 degrés dans le sens
inverse des aiguilles d'une montre.
3. Sortez l'adaptateur pour cuves en le tirant vers le haut.
Ne forcez pas pour extraire l'adaptateur pour cuves de l'instrument, vous
risqueriez de causer de graves dommages.
Connexion à une imprimante ou un ordinateur
Utilisez le connecteur d'interface série (RS232) au dos de l'instrument
pour transmettre les données de l'instrument à imprimante externe ou à
un port de communication série sur un ordinateur. Voir
à la page 9.
Pour connecter une imprimante en série sur l'instrument, utilisez un
câble d'imprimante terminé par un connecteur D standard à 25 broches.
Un convertisseur série/parallèle peut être utilisé pour imprimer vers une
imprimante parallèle. Les données sont transmises à une imprimante
A V I S
Figure 2
