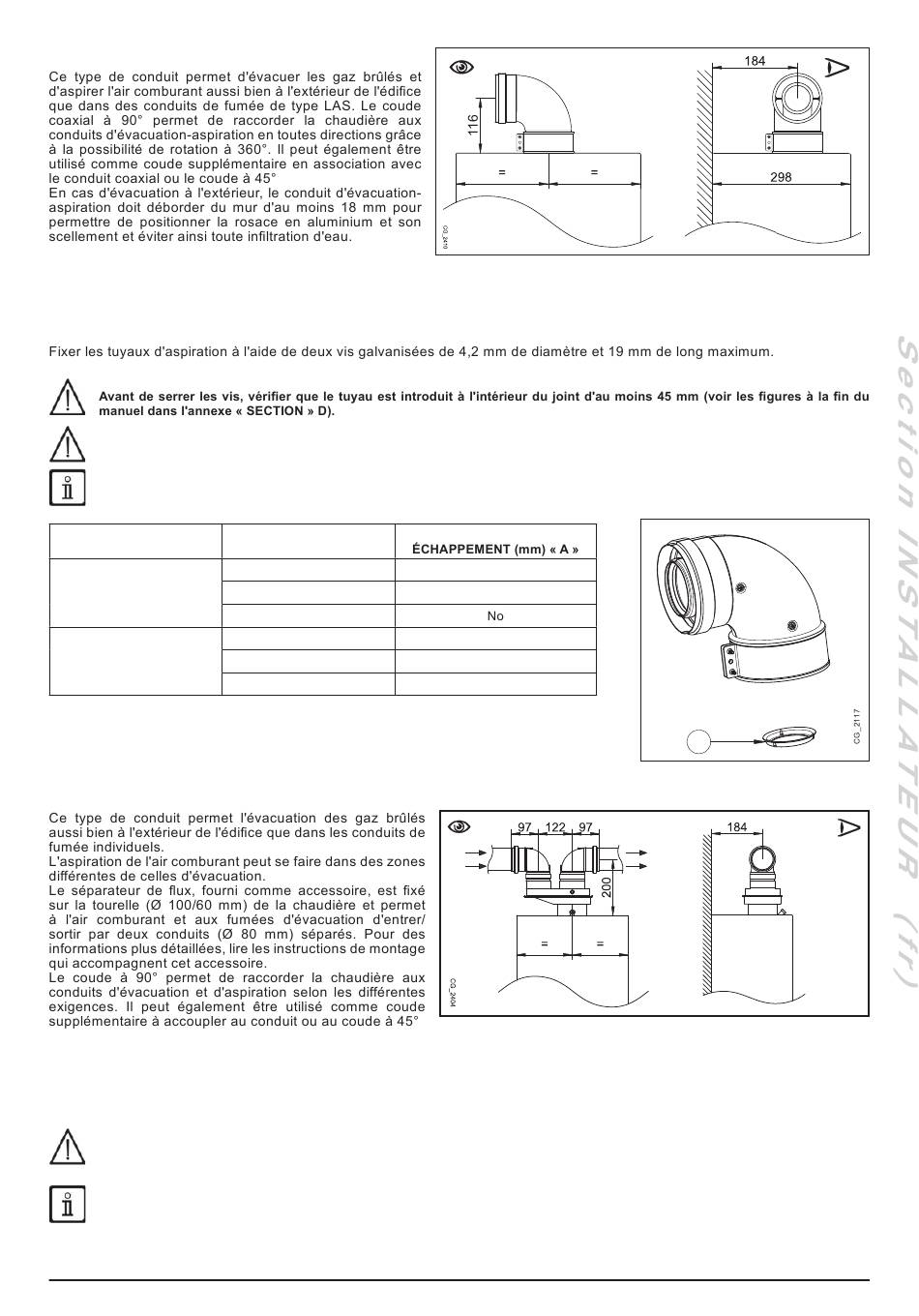

Conduits Coaxiaux; Conduits Séparés - Baxi ECO5 COMPACT Série Notice D'emploi Et D'installation

10.1 CONDUITS COAXIAUX

• L'insertion d'un coude à 90° réduit la longueur totale du conduit de 1 mètre.
• L'insertion d'un coude à 45° réduit la longueur totale du conduit de 0,5 mètre.
• Le premier coude à 90° ne rentre pas dans le calcul de la longueur maximum disponible.
La pente minimum, vers l'extérieur, du conduit d'évacuation doit être de 1 cm par mètre de longueur.
Mesurer le diaphragme avec le calibre.
MODÈLE
1.24 F - 24 F
18 F
1.14 F - 14 F
10.2 CONDUITS SÉPARÉS
• L'insertion d'un coude à 90° réduit la longueur totale du conduit de 0,5 mètre.
• L'insertion d'un coude à 45° réduit la longueur totale du conduit de 0,25 mètre.
• Le premier coude à 90° ne rentre pas dans le calcul de la longueur maximum disponible.
La pente minimum du conduit d'évacuation vers l'extérieur doit être de 1 cm par mètre de longueur. En cas d'installation du kit
collecteur de condensats, la pente du conduit d'évacuation doit être orientée vers la chaudière.
Mesurer le diaphragme avec le calibre.
Utilisation DIAPHRAGME sur
Longueur (m)
0 ÷ 1
1 ÷ 2
2 ÷ 5
0 ÷ 1
1 ÷ 2
2 ÷ 5
Ø 43
Ø 45
Ø 41
Ø 43
Ø 45
75
A
7221796.02 (1-10/15)
