2. Installez le bras de routage des câbles comme illustré dans la figure 27.
|
|
|
1
|
|

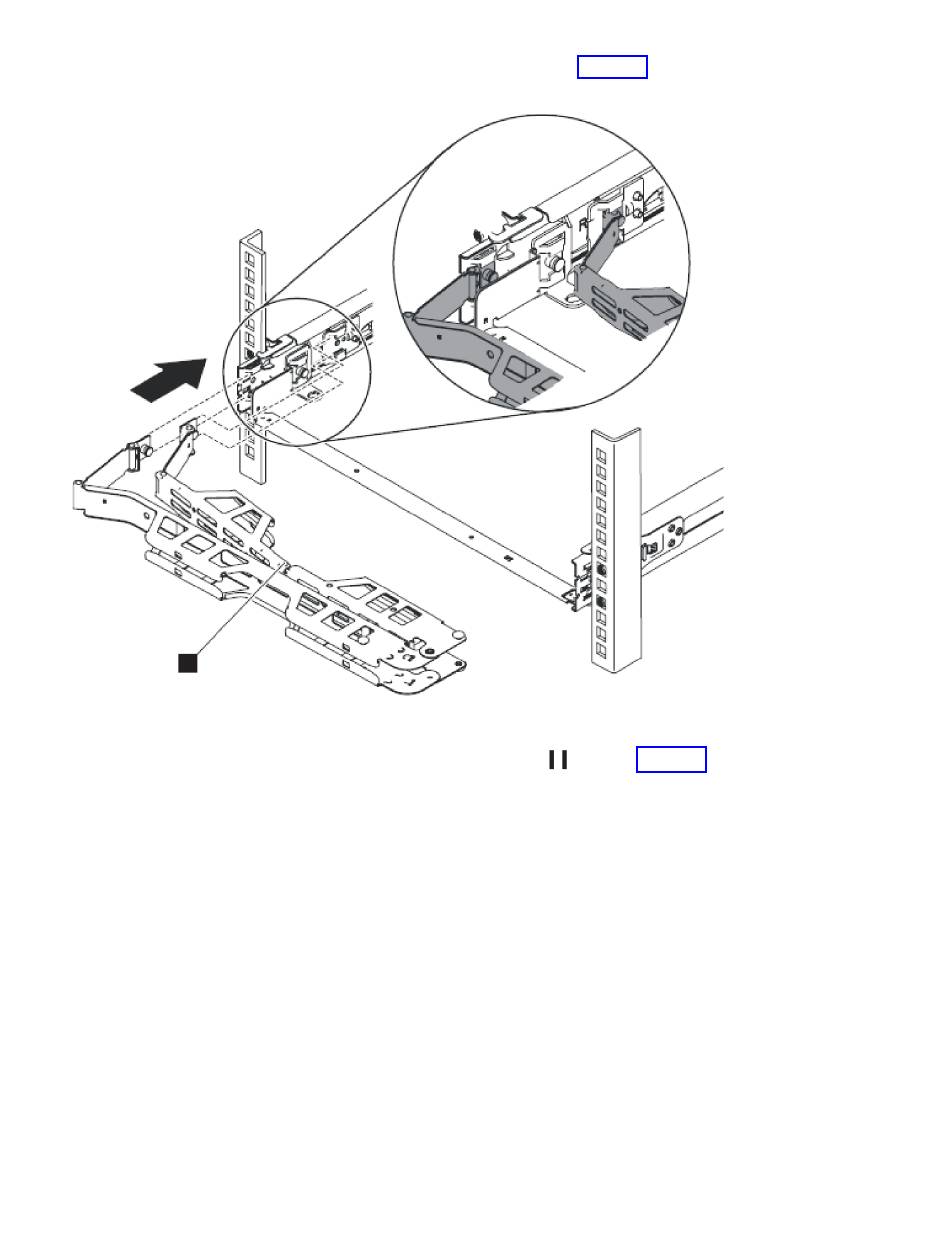

Figure 27. Installation du bras de routage des câbles
|
Remarque : Assurez-vous que les jonctions (illustrées en 1 dans le figure 27), font face au
|
|
contrôleur SAN Volume Controller 2145-CF8.
|
Placez le bras de routage des câbles sur le bras de support. Retirez les broches du bras de routage des
câbles, puis faites glisser les languettes du bras de routage dans les emplacements figurant à
|
l'intérieur et à l'extérieur de la glissière. Insérez les languettes jusqu'à ce qu'elles s'enclenchent.
|
Chapitre 2. Installation du matériel du système SAN Volume Controller 2145-CF8
29
