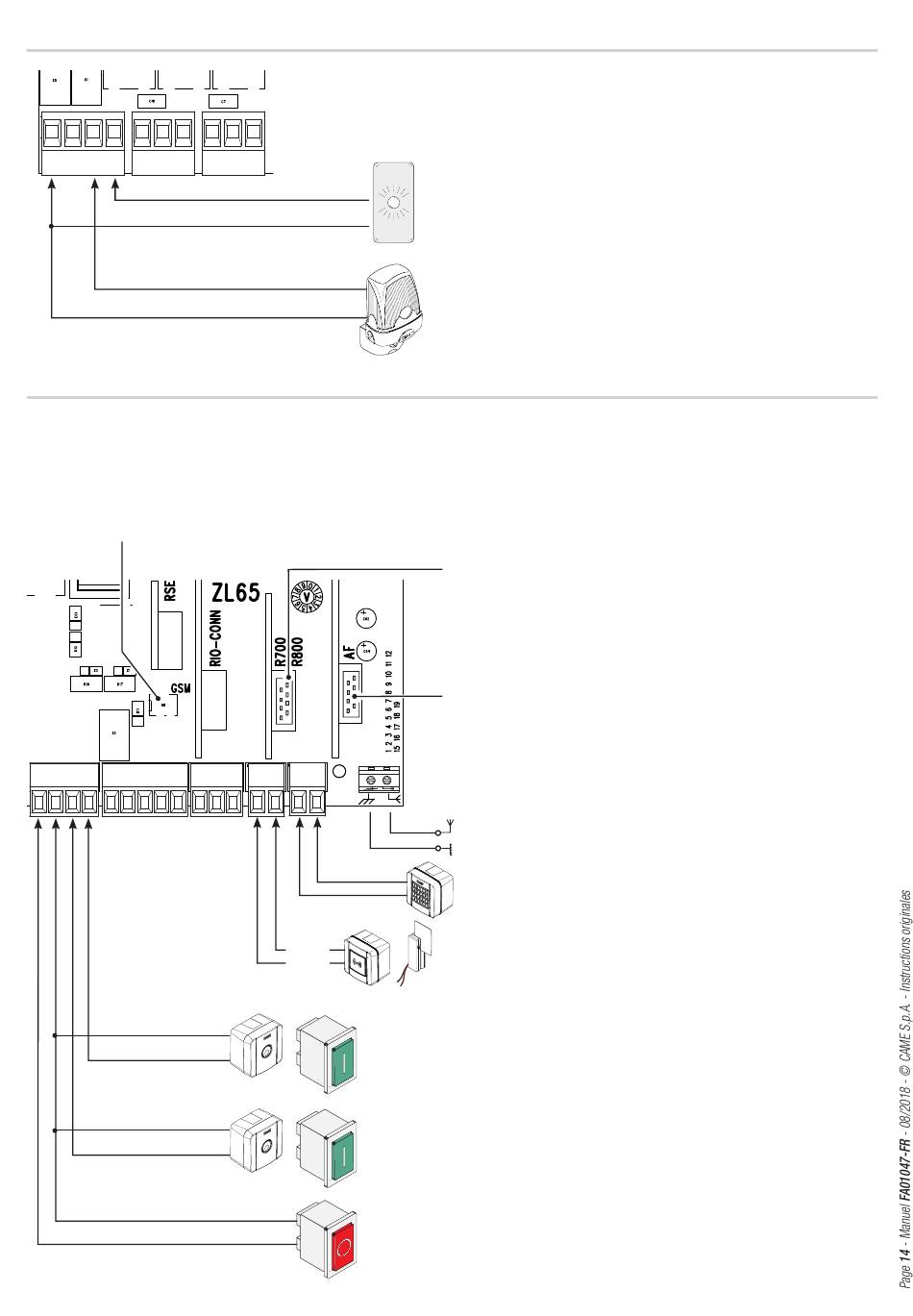

DISPOSITIFS DE SIGNALISATION

10 11 E 5 M1 N1 ENC1 M2 N2 ENC2

DISPOSITIFS DE COMMANDE

ATTENTION ! Avant l'insertion d'une carte enfichable (ex. : AF, R800), il est OBLIGATOIRE DE METTRE HORS TENSION et de déconnecter les
éventuelles batteries.
Connecteur pour module CONNECT GW.
CONNECT GW ne fonctionne pas en cas de connexion du module

RGP1 ou de la carte RSE.
1 2 3P 7 10 TS 2 CX CY A B GND S1 GND A B
1 2 3P 7 10 TS 2 CX CY A B GND S1 GND A B
Sortie signalisation portail ouvert.
(Portée contact 24 VAC/DC - 3 W max.). Voir fonction F 10.
Sortie connexion clignotant ou lampe cycle.
(Portée contact : 24 VAC/DC - 25 W max.). Voir fonction F 18.
Noir
Rouge
Fonction OUVERTURE-FERMETURE-INVERSION (pas-à-pas) depuis un dispositif
de commande (contact NO). Il est également possible d'activer la commande
OUVERTURE-ARRÊT-FERMETURE-ARRÊT (séquentielle) depuis la programmation des
fonctions. Voir fonction F 7.
Fonction OUVERTURE PARTIELLE ou PIÉTONNE depuis un dispositif de commande
(contact NO). Voir fonction F 8.
Bouton d'ARRÊT (contact NF). Permet l'arrêt du portail avec désactivation de la
fermeture automatique. Pour reprendre le mouvement, appuyer sur le bouton de
commande ou sur un autre dispositif de commande. Voir fonction F 1.
Connecteur pour carte R700 (pour l'utilisation du transpondeur ou du
lecteur de cartes) ou pour carte R800 (pour l'utilisation du clavier à
code).
Connecteur pour carte AF
Antenne avec câble RG58 pour la commande à distance.
Clavier à code.
Transpondeur ou lecteur de cartes.
