11. Example d'application

11.1 Capteur d'ouverture et de sécurité combiné + capteur de sé-
curité à l'ouverture
Les raccordements électriques doivent être effectués lorsque la tension de réseau
est coupée.

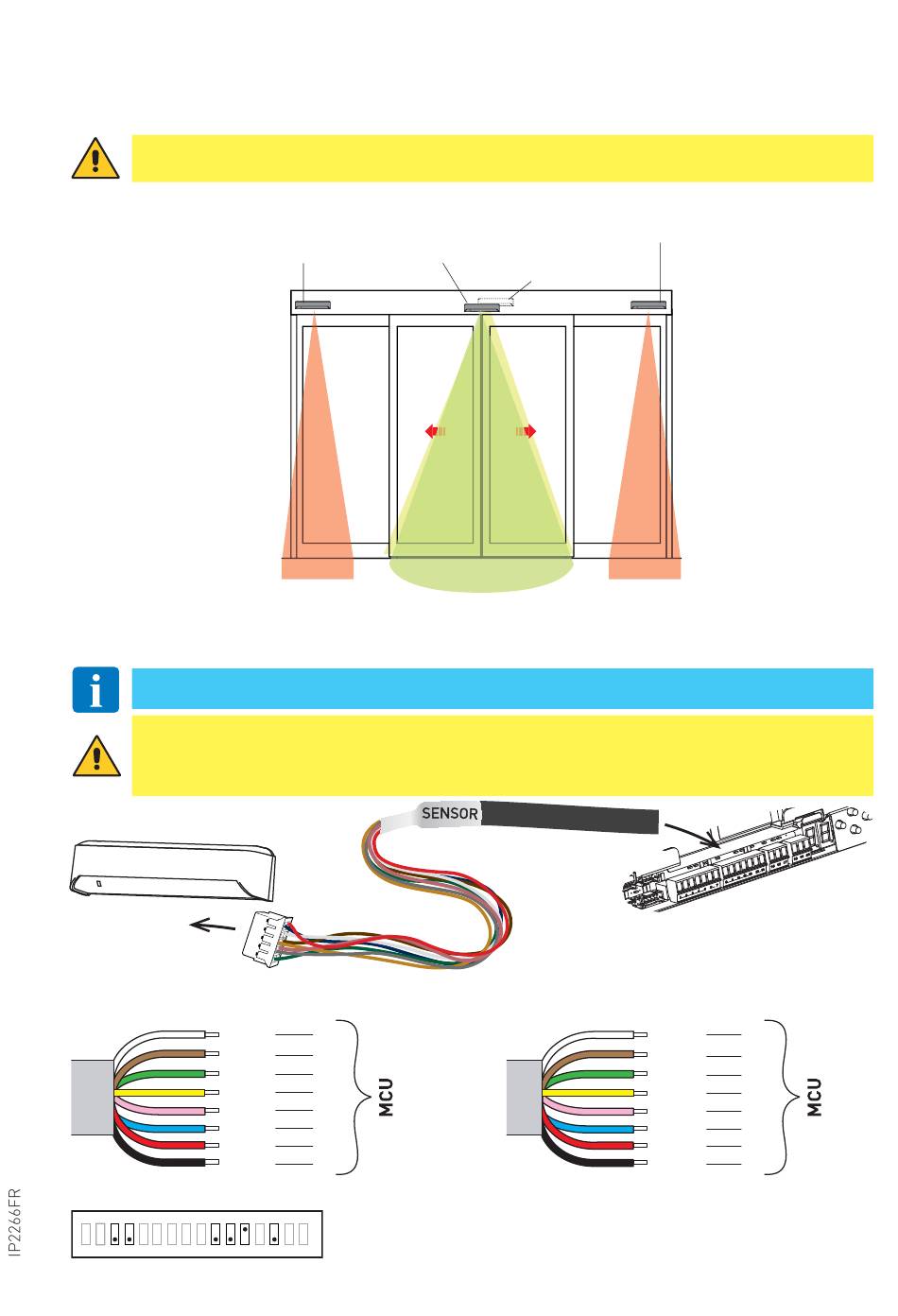

Avec ces connexions, l'automatisme s'ouvre et établit un contact de sécurité à inversion sur l'ou-
verture de passage avec une commande du capteur interne et / ou externe.
La sécurité d'ouverture est garantie par les capteurs latéraux à commande automatique.
REMARQUE: Si un seul capteur est connecté, reportez-vous aux connexions du capteur (1).
ATTENTION: si on connecte le capteur aux bornes du panneau de commande, comme
indiqué ci-dessous, et pas aux fiches dédiées, comme indiqué au chapitre 7.1, NE cou-
pez PAS ce côté du câble qui doit être connecté au capteur.
CAPTEUR
CAPTEUR INTÉRIEUR
PASAA2
Blanc White
Marron
Brown
Vert
Green
Jaune
Yellow
Rose
Pink
Bleu
Blue
Rouge
Red
Noir
Black
Réglez les sélecteurs DIP sur le capteur PASAA2 comme indiqué ci-dessous:
3 4 10 11 12
PAS024ADT (1)
PAS024AMR (1)
PAS024AS(W) (1)
PAS005AP(1) PASAA2 (1)
(1)
17
15
16
15
9
15
17
13
ON
14
PAS005AP(2)
PAS024AS(W) (2)
PASAA2 (2)
CAPTEUR EXTÉRIEUR
PASAA2
53
MCU
(2)
14
Blanc
White
Marron
8
Brown
Vert
5
Green
Jaune 8
Yellow
Rose
11
Pink
Bleu
8
Blue
Rouge 14
Red
Noir
Black 13
