IP2266FR • 2021-11-15

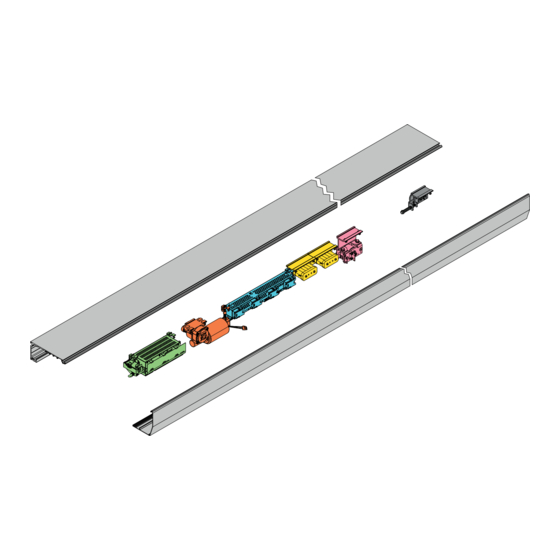

Ditec DAS200
Manuel technique
DAS200HD-DAS200RF-DAS200RG
Automatisme pour portes coulissantes
(Traduction des instructions d'origine)
www.ditecautomations.com

Publicité

Table des Matières
loading

Manuels Connexes pour DITEC DAS200

Sommaire des Matières pour DITEC DAS200

  • Page 1 Dernière version de ce manuel IP2266FR • 2021-11-15 Ditec DAS200 Manuel technique DAS200HD-DAS200RF-DAS200RG Automatisme pour portes coulissantes (Traduction des instructions d’origine) www.ditecautomations.com...

  • Page 2: Table Des Matières

    Sommaire Argument Page Consignes générales de sécurité Déclaration d’incorporation CE Données techniques Installation type Principaux composants Installation de l’automatisme 4.1 Installation / Retrait de la couverture 4.2 Installation / retrait du capot si capteur de présence latéral installé Exemples d’installation 5.1 Exemple à...

  • Page 3: Consignes Générales De Sécurité

    Consignes générales de sécurité ATTENTION ! Consignes de sécurité importantes. Observer attentivement ces instructions. Le non-respect des informations contenues dans le présent manuel pourrait entraîner des blessures personnelles graves ou endommager l'équipement. Conserver les présentes instructions pour de futures consultations. Ce manuel et ceux des accessoires éventuels peuvent être téléchargés sur www.ditecautomations.com.
  • Page 4 lets de sécurité, arrêts d'urgence, etc. ) doivent être installés en tenant compte des lois et directives applicables, des critères de bonne tech- nique, des locaux d'installation, de la logique de fonctionnement du système et des forces développées par la porte ou le portail motorisé •...

  • Page 5: Déclaration D'incorporation Ce

    TÜV SÜD B 058029 0052 ( Ditec DAS200) TÜV SÜD B 058029 0053 ( Ditec DAS200HD, Ditec DAS200RG) TÜV SÜD B 058029 0054 ( Ditec DAS200RF) Le processus de fabrication assure la conformité de l’équipement avec le dossier technique.

  • Page 6: Données Techniques

    0,64 A 24 V 24 V des accessoires test d'endurance 1.000.000 cycles 1.000.000 cycles 1.000.000 cycles Ditec DAS200 Ditec DAS200HD Ditec DAS200RF Ditec DAS200RG TYPE DE UTILISATION Automatisme por portes coulissantes Voie d’évaquation avec système d’évaquation par poussés Voie d’évaquation avec système d’ouverture à...

  • Page 7: Installation Type

    2. Installation type Réf. Description Automatisme pour portes coulissantes Capteur d'ouverture et de fermeture sécurisée combiné Capteur d'ouverture sécurisée Sélecteur de fonctions Raccorder le câble d’alimentation à un interrupteur omnipolaire homologué avec isolation de catégorie III et présentant une distance d’ouverture des contacts de 3 mm minimum. Les branchements au réseau et aux conducteurs à...

  • Page 8: Principaux Composants

    DAS802LOKA Serrure anti-panique. Verrouillé sans alimentation - LDP DAS802LOKB Verrouillé bistable - LDB Transmission de la courroie Arrêts mécaniques REMARQUE: la garantie de fonctionnement et les performances déclarées ne sont obtenues qu’avec des accessoires et des dispositifs de sécurité DITEC.

  • Page 9: Installation De L'automatisme

    4. Installation de l’automatisme 4.1 Installation / Retrait de la couverture • Attachez et détachez le capot ouvert comme indiqué ci-dessous. CLICK...

  • Page 10: Installation / Retrait Du Capot Si Capteur De Présence Latéral Installé

    4.2 Installation / retrait du capot si capteur de présence latéral installé...

  • Page 11: Exemples D'installation

    à l'aide de cadres construits par des tiers. Si les vantaux sont fabriqués à l'aide de cadres DITEC de la série ALU/PAM : consulter les mesures fournies dans les manuels relatifs. Percer un trou dans le boîtier à l'aide de la ligne de référence à l'arrière puis le fixer à...

  • Page 12: Exemples Avec Das11M8

    5.2 Exemples avec DAS11M8 min 10 DAS11M8 AC1356 DAS200-AC1356 min 10 DAS11M8 PAM16 DAS200-PAM16...

  • Page 13: Exemples Avec Das18M8

    10 DAS11M8 PAM30 DAS200-PAM30 5.3 Exemples avec DAS18M8 min 10 DAS18M8 AC4255 DAS200-AC4255...

  • Page 14: Exemple Avec Das35M8

    10 DAS18M8 AC4870 DAS200-AC4870 5.4 Exemple avec DAS35M8 min 10 PAMH60 DAS35M8 DAS200-PAMH60...

  • Page 15: Exemple Avec Das40M8

    5.5 Exemple avec DAS40M8 min 10 DAS40M8 ALU48 DAS200-ALU48 5.6 Exemple avec ACV min 10 DAS200-ACV...

  • Page 16: Preparation Du Vantail En Verre

    10 DAS200-ACV 6. Preparation du vantail en verre Le dessin indique les mesures de la préparation du profilé en aluminium AC1356 et du verre. La fixation prévoit des trous passants de Ø10 sur le profilé en aluminium et de Ø15 sur le verre. Le nombre de trous et l’entraxe correspondant dépendent de la largeur du vantail.

  • Page 17: Installation Et Réglage Des Vantaux

    6.1 Installation et réglage des vantaux +/- 8 +/- 19 Vérifier que la roue centrale ( D) Réglée comme indiquée sur le figure. Fixer le vantails avec les vis ( A). Le vantail peut être ajustée comme indiqué sur la figure. •...

  • Page 18: Automatisme À Deux Vantaux

    Automatisme à deux vantaux 60 (100*) 60 (100*) DAS200RG Automatisme à un vantail ouverture à droite Automatisme à un vantail ouverture à gauche Positionnez les arrêts méca- niques (16) sur les positions d’ouverture et de fermeture. Pour les automatismes à 2 van- tails, il est prévu un troisième arrêts mécaniques qui doit être positionné...

  • Page 19: Installation Des Rails Au Sol

    6.2 Installation des rails au sol Les rails au sol doivent être en matériau antifriction comme le PVC, le NYLON ou le TÉFLON. La longueur du rail au sol doit être inférieure au chevauchement des vantaux fixes et mobiles et ne doit pénétrer la baie de passage.

  • Page 20: Contrôle Et Réglage De La Tension De Courroie

    6.4 Contrôle et réglage de la tension de courroie LT ≤ 3000 = 2 mm LT > 3000 = 3 mm Positionnement du capteur sur le capot 6.6 Fixation du câble du capteur externe (opérateur 2 vantails) attache de capteur externe câble câblage du capteur...

  • Page 21: Raccordements Électriques

    7. Raccordements électriques Raccorder l'automatisme à une installation efficace de mise à la terre, exécutée conformé- ment aux normes de sécurité en vigueur. Durant les interventions d'installation, entretien et réparation, couper l’alimentation avant d'ouvrir le couvercle pour accéder aux pièces électriques. Le retrait du carter de protection de l’automatisme doit être effectué...

  • Page 22: Raccordements Électriques Standard

    7.1 Raccordements électriques standard DAS902MP DAS902MP MCU-ER DAS200RG KS200RG DAS902BAT2 (24 V) DAS901BAT1 (12 V) DAS902BAT2: le fusible dans le faisceau de câbles est T10A. Détecteur de présence latéral 1 Détecteur de présence latéral 2 (réf. contact N.F. 1-2) (réf. contact N.F. 1-4) Détecteur de combinaison intérieur Détecteur de combinaison exté- 1 (réf.
  • Page 23 Sortie Description Raccordement du groupe de l’alimentateur Raccordement du moteur Raccordement de l'encodeur Connexion pour: - Sélecteur de mode de fonctionnement (OMS); - Connexion réseau des opérateurs interconnectés; jumper LED vert - Connecteur pour interface Bluetooth (DAS900CTI). LED vert: Si ce voyant est éteint ou clignoter, cela signifie que le panneau de commande ne fonctionne pas correctement.

  • Page 24: Commandes Du Tableau Électronique

    (bobine principale) Verrouillage REMARQUE: alimentation des acces- soires max 24 V . (+) 24 V 0,64 A: DAS200; Impulsion intérieure 1 A: DAS200HD/RF/RG - KS200HD/RG (-) 0 V L’absorption maximale correspond à la somme de toutes les bornes (1-7 ; 8-14 (+) 24 V ;...
  • Page 25 Commande Fonction Description L’ouverture du contact entraîne l’arrêt de tout mouvement. ATTENTION: lorsque le contact se ferme, la porte se ferme. N.F. ARRÊT ATTENTION: l’ouverture d’urgence (batterie 12 V) est prioritaire (réf. paramètre 46) (= la porte s’ouvre en cas de coupure de courant, même si le contact STOP est ouvert).
  • Page 26 SURVEILLANCE Connectez aux capteurs de présence. La borne 13 active un test D’IMPULSION des capteurs de sécurité latéraux avant chaque opération. Si le DE PRÉSENCE test échoue, un signal d’alarme s’affiche. (réf. paramètre 09) La porte s’ouvrira et restera ouverte jusqu’à ce que le défaut soit éliminé.

  • Page 27: Module Plus Das902Mp (Facultatif, Obligatoire Sur Das200Rf)

    7.3 Module plus DAS902MP (facultatif, obligatoire sur DAS200RF) Pour les fonctionnalités supplémentaires comme: • impulsion de fermeture ou vol; • impulsion infirmière; • impulsion ouverture / fermeture; • impulsion d’ouverture de secours; • verrou bi-stable; • connexion du sélecteur de mode de fonctionnement en option; •...

  • Page 28: Commandes Das902Mp

    7.4 Commandes DAS902MP max 15 W statut / erreur 42 V~ / 30 V (SELV) CHARGE RÉSISTIVE UNIQUEMENT Boucle d'alarme externe 12-24 V bi-stable verrouillage (bobine auxiliaire) (+) 24 V Ouverture Utiliser pour avoir la priorité sur Ouverture partielle le sélecteur de fonction ou Sortie seulle en l’absence de sélecteurs OFF (ARRÊT)

  • Page 29: Connexion De Fonctions Supplémentaires (Rèf. Paramètre 97)

    a ) M O D E D ’ E N - T R A Î N E M E N T a) Désactive le mode d’entraînement durable; DURABLE OFF (réf. paramètre b) Activer le sélecteur de mode avec une clé (seulemente b ) A C T I V E R L E COM500ER).

  • Page 30: Réglage Et Sélection Du Tableau Électronique

    8. Réglage et sélection du tableau électronique Le tableau électronique dispose d’un écran à deux chiffres affichant du texte et /ou des chiffres. Il y a quatre boutons - poussoirs. (MMI) LEARN / EXIT SELECT LEARN / EXIT SELECT DOWN DOWN La procédure d’allumage de l’écran est la suivante: appuyez sur le bouton 2-SELECT pour lancer le test d’affichagey...

  • Page 31: Test D'affichage

    8.1 Test d’affichage a. Quand l’affichage indique « » (marche), appuyez sur le bouton SELECT et chacun des deux écrans effectuera un schéma de test de rotation. b. Vérifiez que l’ensemble des sept segments des deux fenêtres de l’écran sont allumés pendant le test. Sinon, il existe un risque d’erreur d’interprétation des chiffres affichés dans un écran défectueux.

  • Page 32: Mise En Marche

    (KS802BLOKB-LDB) 02= verrouillage de courroie standard (KS802BLOK-LD) Configuration de verrouil- lage (contrôle principal) DAS200/HD/RF/RG. le verrou bistable DAS802LOKB n’est pas appris automatiquement., règlez 12 10= Aucun bloc, réglage automatique 11= Verrouillage antipanic (DAS802LOKA-LDP), réglage automatique 12= Verroulillage standard (DAS802LOK-LD), réglage automatique, et verroulillage stand bistable (DAS802LOKB-LDB), réglage manuel...
  • Page 33 00= Off Sélectionner la fonction, 01= Désactivation durable borne 6 - DAS902MP 02= Activer le sélecteur de mode avec une clé (seulement COM500ER) 00= Aucun code d’accès (Non autorisé dans les issues de secours). Serrure du sélecteur de 01= Maintien pendant deux secondes, utilisation possible avec COM500ES, mode opératoire (pour COM501ES, COM502ES (Non autorisé...
  • Page 34 Au cours de ce cycle, les accessoires suivants connectés au panneau de commande sont reconnus et certains paramètres détectés: Accessoire / Paramètre Numéro de paramètre Réglage de la vitesse de fermeture Présence de serrure et de type , sauf verrou bistable 05, 06 KS200HD/RG Que les capteurs soient surveillés ou non...
  • Page 35 Si nécessaire, vous pouvez régler les paramètres principaux suivants: Paramètres Nom du paramètre Description Grande vitesse ouverture (cm/s) 10÷80cm/s Grande vitesse fermeture (cm/s) 10÷80cm/s Temporisation (00÷60s) Position d’ouverture partielle (00-99%) Réglage des performances. Définissez la rapidi- té ou la lenteur à la quelle la porte doit accélérer Exécuter le programme (01÷05) ou s’arrêter.

  • Page 36: Paramètres

    10. Paramètres 10.1 Paramètres de configuration (triés d’après la fonctionnalité) Pour plus d’explications sur les paramètres ci-dessous, voir paragraphe. 10.2 Paramètres de VITESSE Paramètre Description Intervalle Grande vitesse ouverture 10÷80cm/s Petite vitesse 05÷80cm/s Grande vitesse fermeture 10÷80cm/s Paramètres de TEMPS Paramètre Description Intervalle...

  • Page 37: Paramètres De Position

    Type d'alimentation. 150 W (01) / 75 W (02) 00÷02 Poids de la porte 00÷40kg x10 Friction 00÷99N Type de moteur. KS200HD/RG (01) / DAS200 (15) / DAS200HD-RF (16) / DAS200RG (17) Puissance maxi. Du moteur 03÷15W x10 Paramètres d’URGENCE Paramètre Description Intervalle Surveillance du groupe de secours.

  • Page 38: Paramètres Du Detecteur

    Paramètres de VERROU ÉLECTROMÉCANIQUE Verrouillage SORTIE. Arrêt (00) / Marche (01) 00÷01 Appuyer et fermer. Arrêt (00) / Marche (01) 00÷01 Expiration du temps pour Appuyer et fermer 00÷99s x 10 Configuration du verrouillage, borne 16/17. Aucun verrouillage (10) / bistable (11) 10÷11 (DAS902MP) Paramètres du DETECTEUR...

  • Page 39: Paramètres Du Tableau De Commandes Principal

    02= verrouillage de courroie standard KS802BLOK REMARQUE:Le verrouillage de courroie n’est pas appris auto- matiquement. b) 03-->09 NE PAS UTILIZER c) Sélections pour verrouillage sur chariots (DAS200/HD/RF/RG/): AUTOMATIQUE 10= Aucun bloc 11= Verrouillage antipanic DAS802LOKA (verrouillé avec alimentation– LDP). 12= Verroulillage standard DAS802LOK ( verrouillé sans alimentation –...
  • Page 40 Libération du verrouillage (00÷01) 00= Off. 01= On. AUTOMATIQUE Si “Libération du verrouillage” est activé, la porte appliquera une force dans le sens de la fermeture quand le verrouillage se débloque. Cela a pour but d’empêcher qu’un verrou soit bloqué en position fermée lors de l’ouverture. REMARQUE: si le type de verrouillage est défini manuellement (paramètre 5), réglér 01.
  • Page 41 REMARQUE: Un bâtiment est certifié pour une certain elargeur de passage. En fonction du nombre de personnes autorisées dans la zone concernée, il faut également une certaine largeur de (DAS200/KS200HD) passage. La position ouverte partielle doit être réglée sur 80% de la distance certifiée dans les voies de secours.
  • Page 42 Temps de maintien de coincement (00÷10s) Réglez la durée d’immobilisation de la porte quand un blocage est détecté pendant l’ouverture. Temps de désactivation del’interverrouillage (00÷60s) Le paramètre contrôle la durée de validité du verrouillage. Uniquement actif si le paramètre «Fonction de verrouillage» 6A= 01. Voyez comment fonctionne le verrouillage dans le chapitre 12.5.
  • Page 43 Sélectionner la fonction borne 2 - MCU/MCU-ER (00÷04) 00= Impulsion de présence latérale 1 01= OFF (ARRÊT) . La fermeture du contact 1-2 active le mode porte fermée et verrouillée (si la serrure est présente). Non autorisé dans les issues de secours, conformément à...
  • Page 44 Type de détecteur (00÷01) Sélectionnez le type de surveillance pour les détecteurs combinés. Choisissez entre la surveillance à 1 câble (00) ou 2 câbles (01). 00= Surveillance à un câble. La surveillance à un câble est utilisée quand les détecteurs combinés n’ont qu’une seule entrée pour la surveillance de la zone d’impulsion et de présence 01= Surveillance à...
  • Page 45 Option de confirmation Entrematic Door Connect( Application pour smartphone) (00 ÷02) 00= Pas de code. Aucun code n’est nécessaire pour régler les chan- gements.(Non autorisé dans les issues de secours, conformément à EN16005 et DIN18650). 01= Bouton confirmer. Il est nécessaire d’appuyer sur le bouton Confirmer pour régler les changements.
  • Page 46 Type opérateur (00÷04) 00= Coulisse. 01= NE PAS UTILIZER. 02= NE PAS UTILIZER. 03= NE PAS UTILIZER. 04= Coulisse du groupe de secours mécanique. (seléctionner pour DAS200RF). REMARQUE: sur DAS200/DAS200RG et KS200RG, cet affichage n’est pas visible et est réglé sur 00.
  • Page 47 Heures d’ouverture nécessaires pour l’entretien(00÷60 heure x 1.000) Définir le temps avant que la LED jaune du sélecteur de mode opéra- toire ne commence à clignoter (Seulemente sur le sèlecteur de mode opèratoire electronique). Pour effacer l’indication de maintenance nécessaire, vous devez appuyer du MMI quand l’affichage apparaît pendant 5 secondes.
  • Page 48 Friction (00÷99N) La friction pendant le déplacement de la porte est automatiquement AUTOMATIQUE mesurée lors d’un apprentissage. REMARQUE: DAS200 pas plus de 50N. REMARQUE: DAS200HD/RF/RG pas plus de 70N. Fonction d’interverrouillage (00÷01) Module plus DAS902MP nécessaire. 00= Off 01= On Voir l’exemple de connexion au chapitre 11.
  • Page 49 Description Réglage d'usine d'installation Type de moteur 01= KS200HD/RG. RÉGLAGE 15= DAS200. D’USINE 16= DAS200HD / DAS200RF. 17= DAS200RG. Puissance maxi. Du moteur (03÷15 W x10) La quantité maxi. de puissance que peut recevoir le moteur. PARAMÈTRES MODULE PLUS DAS902MP Réglage...
  • Page 50 Fonction d’impulsion d’ouverture d’urgence, borne 5 - DAS902MP (00÷01) Impulsion d’ouverture de secours des issues de secours (DAS200RG / DAS200RF). 00= Off. 01= On. Configuration de l’impulsion d’ouverture de secours, borne 5 - DAS902MP (00÷01) Configure le bouton utilisé pour l’ouverture de secours (réf. para- mètre 95).
  • Page 51 Serrure du sélecteur de mode opératoire (00÷03) COM501ES/ER COM502ES/ER Il y a quatre niveaux différents de choix de code d’accès pour le sé- lecteur de mode opératoire. COM500ES/ER Il y a trois niveaux différents de choix de code d’accès pourle sélecteur de mode opératoire.
  • Page 52 AUTOMATIQUE Choisissez le mode d’affichage du sélecteur de mode opératoire (00÷01) En mode d’affichage local, l’OMS indique que le dernier réglage a été fait sur l’OMS. (COM501ES/ En mode d’affichage du système, l’OMS montre le paramètre de l’opé- ER-COM502ES/ER) rateur. Cela est indiqué par un clignotement toutes les 5s. Quand l’OMS clignote toutes les 5s, il n’est pas possible de changer le mode sur l’OMS.

  • Page 53: Example D'application

    11. Example d’application 11.1 Capteur d’ouverture et de sécurité combiné + capteur de sé- curité à l’ouverture Les raccordements électriques doivent être effectués lorsque la tension de réseau est coupée. PAS024ADT (1) PAS024AMR (1) PAS005AP(2) PAS024AS(W) (1) PAS005AP(1) PASAA2 (1) PAS024AS(W) (2) PASAA2 (2) Avec ces connexions, l’automatisme s’ouvre et établit un contact de sécurité...
  • Page 54 CAPTEUR INTÉRIEUR CAPTEUR EXTÉRIEUR PAS024AS(W) PAS024AS(W) Vert Vert Green Green Marron Marron Brown Brown Jaune Jaune Yellow Yellow Blanc Blanc White White Rose Rose Pink Pink Gris Gris Grey Grey Rouge Rouge Bleu Bleu Blue Blue CAPTEUR LATÉRAL CAPTEUR LATÉRAL PAS005AP PAS005AP Vert...
  • Page 55 CAPTEUR INTÉRIEUR (capteur 1) PAS024AMR Vert White Marron Brown Jaune Yellow Blanc White Rose Pink Gris Grey Rouge Bleu Blue Jaune/Noir Yellow/Black Rouge/Bleu Red/Blue SURVEILLANCE D’IMPULSION INTÉRIEUR SECONDAIRE CAPTEUR INTÉRIEUR (capteur 2) PAS024AMR Vert White Marron Brown Jaune Connecter au MCU-9 Yellow Blanc White...

  • Page 56: Interconnexion Des Opérateurs

    11.2 Interconnexion des opérateurs 11.2.1 Câble d’interconnexion Le câble d’interconnexion est utilisé pour contrôler plusieurs opérateurs avec un sélecteur de mode de fonctionnement (OMS) ainsi que pour la synchronisation. Les opérateurs peuvent communiquer entre eux en connectant un câble d’interconnexion entre les opérateurs.

  • Page 57: Configuration Des Paramètres Pour L'interconnexion

    11.2.3 Configuration des paramètres pour l’interconnexion REMARQUE: Ne branchez pas de sélecteur de mode de fonctionnement (OMS) avant que la configuration de 6C soit terminée sur tous les MCU. L’un des opérateurs doit être le MCU principal (MCU-1). Le MCU principal aura la valeur 01 dans le para- mètre 6C.

  • Page 58: Synchronisation

    11.4 Synchronisation La synchronisation se produit quand les deux opérateurs fonctionnent ensemble. Les portes s’ouvrent et se ferment en même temps. Habituellement, cette fonction est utilisée quand deux grandes coulisses simples sont réunies pour obtenir une grande largeur de passage. La synchro- nisation ne peut avoir lieu qu’entre deux opérateurs, pas plus.
  • Page 59 Les raccordements électriques doinvent être effectués lorsque la tension de réseau est coupée. Définissez les paramètres suivants dans tous les MCU : • 6A= 01 fonction d’interverrouillage; • 90= 03 Interverrouillage ext; • 91 = 04 Interverrouillage int. Après le réglage appuyer sur le bouton LEARN pendant 2 secondes, l’écran clignote Voir paramètre 25 Temps de désactivation de l’interverrouillage...

  • Page 60: Entrematic Door Connect App

    12. ENTREMATIC DOOR CONNECT App Si l’opérateur est équipé d’une OMS BLE, ( type COM501ES, COM501ER, COM502ES, COM502ER) il est possible de changer les sélections de mode avec l’application sur votre smartphone ENTRE- MATIC DOOR CONNECT. COM501ES/ER COM502ES/ER Installation de l’application •...

  • Page 61: Comment Ça Marche

    uniquement. Il est également possible de définir une ou plusieurs valeurs qui déclencheront l’envoi d’une notification, par exemple lorsque 50 % ou 75 % de la limite de restriction sont atteints. Pour pouvoir recevoir ces notifications, l’opérateur doit être connecté via Bluetooth. 13.2 Comment ça marche Le système utilise 3 impulsions pour compter les personnes.

  • Page 62: Sensors

    ported’entrée doit être la MCU-1 principale avec le paramètre 6C= 01. La porte de sortie doit être MCU-2 avec le paramètre 6C= 02. Le sélecteur de fonctions électronique avec Bluetooth (OMS BLE type COM501ES/ER, COM502ES/ ER) doit être connecté au MCU-1 principal. Il ne peut y avoir qu’un seul OMS connecté. Réglages des paramètres Régler les trois paramètres Flow (3D), Flux sortie uniquement (3E) et Restriction flow (3F).

  • Page 63: Dépannage

    14. Dépannage Défauts Action corrective Vérifiez et modifiez les paramètres du sélecteur de fonctions. L'automatisme ne s'ouvre pas et le Vérifiez qu’il n’y a aucun objet dans la zone de détection du capteur. moteur ne démarre pas Vérifiez le commutateur de courant à l’intérieur du bâtiment. Vérifiez et déverrouillez tous les verrous.

  • Page 64: Indication D'erreur Active

    b. Débrancher l’alimentation principale et les batteries, le cas échéant. Déverrouiller toutes les serrures mécaniques. Tirer sur le vantail manuellement et vérifier que la porte peut être manoeuvrée facilement sur toute sa course (rail et guide). Si le vantail se bloque ou est dur à manoeuvrer, la cause peut être la présence de sable, graviers, saletés etc.

  • Page 65: Erreur Principale : E2 Erreur Du Groupe De Secours

    Le tableau électronique ne reçoit Vérifiez que la sortie de surveillance est connectée aucune réponse au test de le capteur. à la borne 6, ou que le capteur est connecté au Erreur d’impulsion bon connecteur plug & play, de présence latérale Side Side Presence 1...
  • Page 66 Erreur grave de la mémoire EEPROM RÉINITIALISATION Si le problème persiste, interne. remplacer le tableau électronique. Erreur de mémoire EE-PROM La mesure de température ambiante RÉINITIALISER et si le problème persiste, Erreur de tempéra- est erronée. remplacer le tableau électronique. ture ambiante Impossible d’activer l’interruption client.

  • Page 67: Erreur Principale : E4 Erreur Du Moteur/De L'encodeur

    électro- nique I/O Le tableau électronique I/O n’est pas Remplacez l’unité de commande d’E/S Erreur d’incompatibilité de de la marque Ditec. par une tableau électronique d’ I/O de marque d’ I/O la marque Ditec. Le sélecteur de mode de fonctionne- Remplacez Le sélecteur de mode de...

  • Page 68: Erreur Principale : E7 Température Élevée Du Moteur

    CTI Interface) ou le MCU n’est pas de la marque Ditec. Il n’est pas possible de remplacer un composant d’opérateur Ditec par un composant d’une autre marque. Erreur principale : E7 Température élevée du moteur Erreur détaillée Raison Remède...

  • Page 69: Plan D'entretien Ordinaire

    15. Plan d’entretien ordinaire Effectuer les opérations et les vérifications suivantes tous les 6 mois, en fonction de l'intensité d'utilisation de l'automatisme. Avec alimentation et batteries débranchées: Nettoyer les parties mobiles (les roues, les rails de coulissement du chariot et les rails au sol). Contrôler la courroie, l’élastique (DAS200RF) et sa tension.
  • Page 70 Tous les droits relatifs à ce matériel sont la propriété exclusive d’ASSA ABLOY Entrance Systems AB. Bien que les contenus de cette publication aient été rédigés avec le plus grand soin, ASSA ABLOY Entrance Systems AB ne saurait être tenue responsable en cas de dommages dérivant d’erreurs ou d’omissions éventuelles.
